Agate1508A-8GEP-H5-H5-M23 — неуправляемый промышленный PoE коммутатор EN50155. Коммутаторы разработаны специально для железнодорожной отрасли. Разъемы M12 обеспечивают жесткие, надежные соединения и гарантируют стабильную работу при условиях с повышенной вибрацией и ударах, что соответствует высоким требованиям надежности, предъявляемым к подвижному составу. Широкий выбор диапазонов входного напряжения обеспечивает универсальность применения для различных типов вагонов и других транспортных средств.
Коммутатор поддерживает PoE (IEEE 802.3 af/at ) и различные диапазоны входного напряжения.

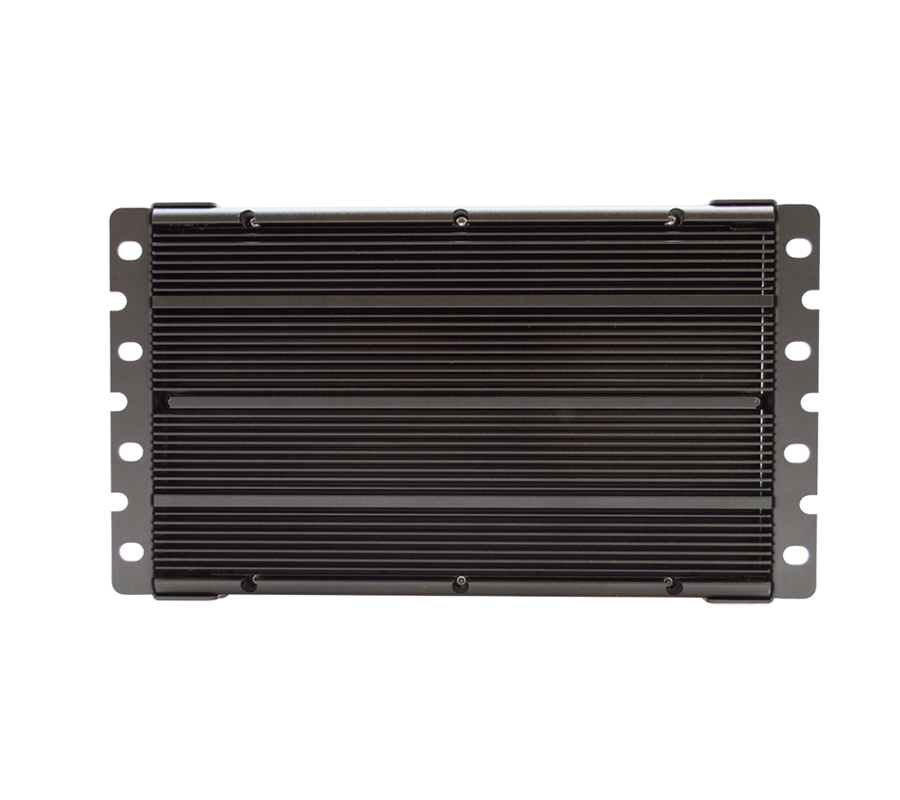

Коммутатор имеет надежный алюминиевый корпус с классом защиты IP67 и диапазоном рабочих температур от -40 до 75 ° С. Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и тд.), а также в других решениях со сложными условиями эксплуатации.
Особенности:
Конфигурация

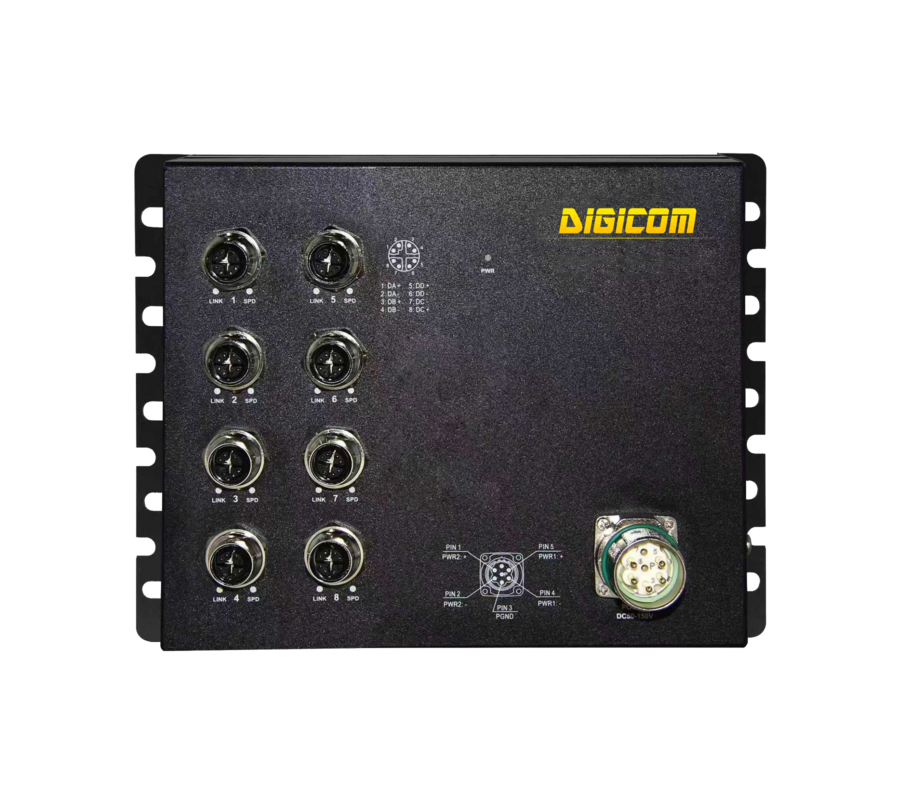

8GEP —8x10/100/1000M-TX портов с PoE, разъемы M12
Интерфейсы
- 10/100/1000Base-TX, M12 (X-coded)
- Консольный порт, M12 (D-coded)
- Электропитание, изолированный БП: 1xM23 (P-coded, 5 pin папа)
Стабильная работа
- Пассивное охлаждение без вентилятора, металлический корпус, класс защиты IP65;
- Питание с возможностью резервирования, несколько вариантов входного напряжения питания;
- Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).
Применение на железнодорожном и другом пассажирском/грузовом транспорте
- Соответствие международному стандарту EN50155.
Характеристики и функции |
Значение/Описание |
Характеристики интерфейсов и разъемов |
|
Порты |
|
Общее кол-во портов |
8 |
Порты 10/100/1000M, разъем M12, X-code |
— |
Порты 10/100/1000M с PoE, разъем M12, X-code |
8 |
Порт питания (два входа) |
1 |
Светодиодная индикация |
|
Питание |
PWR |
Индикатор порта |
Link/Act |
Аварийный индикатор |
ALM |
Параметры чипсета |
|
Тип управления сетью |
Неуправляемый |
Пропускная способность |
16 Гбит/с |
Скорость пересылки пакетов |
11.9 млн.пакетов/сек. |
Метод передачи |
Store and Forward |
Буфер пакетов |
2 Mbit |
Таблица MAC-адресов |
4K |
Физические характеристики |
|
Габариты |
205x151x68.5 мм |
Вес |
2.5 кг |
Рабочая температура: |
от -40 до 75℃ |
Температура для хранения: |
от -45 до 85℃ |
Относительная влажность: |
5 to 95% (без конденсации) |
Класс защиты |
IP65 |
Питание |
|
Напряжение питания, |
110VDC (50–150VDC) |
Потребляемая мощность |
10 Вт (без учета PoE) |
130 Вт (с учетом PoE) |
|
EMC Safety |
FCC, CE, RoHS |
Надежность |
|
Резервирование питания |
Резервирование входов питания |
PoE (для моделей 8GEP) |
|
PoE порты |
1-8 |
Стандарты PoE |
IEEE802.3af, IEEE802.3at |
Максимальная мощность на порт |
30 Вт |
Напряжение питания PoE |
52VDC (Зависит от потребляемой мощности) |
Назначение контактов PoE |
V- (M12 Pin1,3), V+ (M12 Pin 2,4) |
Модели с изолированным БП, разъемом питания М12 или M23, IP65/67 (205×151×68.5mm)
Артикул |
Agate1508A- Ports-PS1-PS2-PC |
|
Кодификатор |
Обозначение |
Описание |
Ports: Порты |
8GE |
8x10/100M-TX портов (М12 X-code) |
8GEP |
8x10/100M-TX портов с PoE (М12 X-code) |
|
PS1, PS2: Вход питания |
WV |
24-110VDC (16.8–150VDC) для моделей без PoE |
L2 |
24-48VDC (16.8–72VDC) для моделей с PoE |
|
H5 |
110VDC (50–150VDC) для моделей с PoE |
|
PC: Тип разъема питания |
M12A |
Один разъем M12, A-coded, 4/5 pin папа |
M23 |
Один разъем M23, P-coded, 5 pin папа |
|
Модели с неизолированным БП, разъемом питания М12, IP65/67 (145x151x68.5mm)
Артикул |
Agate1508A- Ports-PS1-PS2-PC |
|
Кодификатор |
Обозначение |
Описание |
Ports: Порты |
8GE |
8x10/100M-TX портов (М12 X-code) |
8GEP |
8x10/100M-TX портов с PoE (М12 X-code) |
|
PS1, PS2: Вход питания |
L2 |
24-48VDC (16.8–72VDC) для моделей без PoE |
L10 |
48VDC (44–57VDC) для моделей с PoE |
|
PC: Тип разъема питания |
M12A |
Один разъем M12, A-coded, 5 pin папа |
| Артикул | Описание |
| Agate1508A-8GEP-H5-H5-M23 | Промышленный защищенный неуправляемый PoE коммутатор, 8 портов:
|
| Артикул | Описание |
| Agate1508A-8GE-WV-WV-M12A | Промышленный защищенный неуправляемый коммутатор, 8 портов:
|
| Agate1508A-8GE-WV-WV-M23 | Промышленный защищенный неуправляемый коммутатор, 8 портов:
|
| Agate1508A-8GE-L2-L2-M12A | Промышленный защищенный неуправляемый коммутатор, 8 портов:
|
| Agate1508A-8GEP-L2-L2-M12A | Промышленный защищенный неуправляемый PoE коммутатор, 8 портов:
|
| Agate1508A-8GEP-L10-L10-M12A | Промышленный защищенный неуправляемый PoE коммутатор, 8 портов:
|
Модели серии, доступные для заказа
Модели с изолированным БП, разъемом питания М12
Модель |
Описание |
Agate1508A-8GE-WV-WV-M12A |
Промышленный защищенный неуправляемый коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с (М12 X-code), два входа питания 24-110VDC (диапазон 16.8–150VDC) постоянного тока |
Agate1508A-8GEP-L2-L2-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с с PoE (М12 X-code), два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65 |
Agate1508A-8GEP-H5-H5-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с с PoE (М12 X-code), два входа питания 110VDC (диапазон 50–150VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65 |
Модели с изолированным БП, разъемом питания М23
Модель |
Описание |
Agate1508A-8GE-WV-WV-M23 |
Промышленный защищенный неуправляемый коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с (М12 X-code), два входа питания 24-110VDC (диапазон 16.8–150VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65 |
Agate1508A-8GEP-L2-L2-M23 |
Промышленный защищенный неуправляемый PoE коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с с PoE (М12 X-code), два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65 |
Agate1508A-8GEP-H5-H5-M23 |
Промышленный защищенный неуправляемый PoE коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с с PoE (М12 X-code), два входа питания 110VDC (диапазон 50–150VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65 |
Модели с неизолированным БП, разъемом питания М12
Модель |
Описание |
Agate1508A-8GE-L2-L2-M12A |
Промышленный защищенный неуправляемый коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с (М12 X-code), два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М12 A-code 5 pin папа), класс защиты IP65 |
Agate1508A-8GEP-L10-L10-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 8 портов: 8 портов Base-T(X) 10/100/1000 Мбит/с с PoE (М12 X-code), два входа питания 48VDC (диапазон 44–57VDC) постоянного тока (1 х М12 A-code 5 pin папа), класс защиты IP65 |
Комплект поставки
Коммутатор |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Габаритные размеры
Разъем питания
№ контакта |
Назначение |
1 |
PWR2 + |
2 |
PWR2 - |
3 |
PGND |
4 |
PWR1 - |
5 |
PWR1 + |
