| Общее кол-во Ethernet портов | 1000M M12 | 1000M M12 PoE | Входное напряжение | Резервирование питания | Тип разъема питания | |
|---|---|---|---|---|---|---|

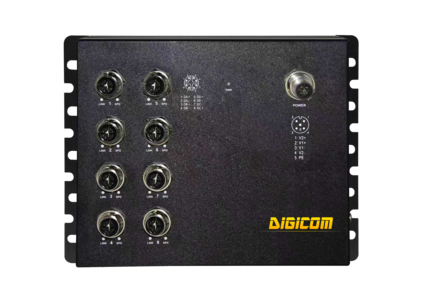

| Agate1508A-8GE-WV-WV-M12A | 8 | 8 | 24-110VDC (16.8-150VDC) | Два входа питания | М12 A-coded, 4 pin | |
| Agate1508A-8GE-WV-WV-M23 | 8 | 8 | 24-110VDC (16.8-150VDC) | Два входа питания | М23, 5 pin | |
| Agate1508A-8GE-L2-L2-M12A | 8 | 8 | 24-48VDC (16,8–72VDC) | Два входа питания | М12 A-coded, 5 pin | |
| Agate1508A-8GEP-L2-L2-M12A | 8 | 8 | 24-48VDC (16,8–72VDC) | Два входа питания | М12 A-coded, 4 pin | |
| Agate1508A-8GEP-H5-H5-M23 | 8 | 8 | 110VDC (50–150VDC) | Два входа питания | М23, 5 pin | |

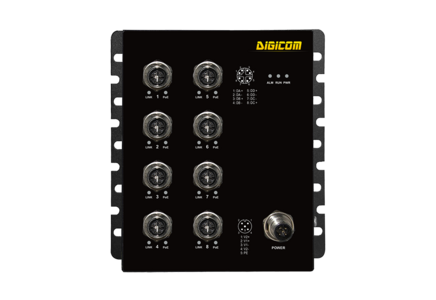

| Agate1508A-8GEP-L10-L10-M12A | 8 | 8 | 48VDC(44–57VDC) | Два входа питания | М12 A-coded, 5 pin |
Agate1508A — серия промышленных защищенных неуправляемых коммутаторов EN50155. Коммутаторы разработаны специально для железнодорожной отрасли. Разъемы M12 обеспечивают жесткие, надежные соединения и гарантируют стабильную работу при условиях с повышенной вибрацией и ударах, что соответствует высоким требованиям надежности, предъявляемым к подвижному составу. Широкий выбор диапазонов входного напряжения обеспечивает универсальность применения для различных типов вагонов и других транспортных средств.
Можно заказать версию коммутатора с поддержкой PoE (IEEE 802.3 af/at ) и различными диапазонами входного напряжения.
Коммутатор имеет надежный алюминиевый корпус с классом защиты IP67 и диапазоном рабочих температур от -40 до 75 ° С. Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и тд.), а также в других решениях со сложными условиями эксплуатации.
Ключевые особенности
- Соответствует стандартам IEEE802.3, IEEE 802.3u, IEEE802.3af, IEEE802.3at.
- Обеспечивает 8 портов 10/100/1000TX с разъемами M12 или 8 портов PoE 10/100/1000TX с разъемами M12
- Бюджет мощности PoE 120 Вт.
- Высокая пропускная способность — 16 Гбит/с.
- Управление потоком IEEE802.3x
- Защита от перенапряжения для портов питания и портов данных
- Широкий диапазон входного напряжения
- Выбор типа разъемов питания — М12 или М23
- Широкий диапазон рабочих температур: -40÷75 ℃
- Алюминиевый корпус IP65
- Средняя наработка на отказ (MTBF) 200 000 часов (прогноз надежности по количеству деталей)
Конфигурации
8GE — 8x10/100/1000M-TX портов, разъемы M12
8GEP — 8x10/100/1000M-TX портов с PoE, разъемы M12
Конфигурация / Параметры |
8GE |
8GEP |
|
Порты |
|||
Общее кол-во портов |
8 |
||
Порты 10/100/1000M |
8 |
— |
|
Порты 10/100/1000M с PoE |
— |
8 |
|
Консольный порт, разъем M12, D-code |
|||
Питание |
|||
Варианты |
24-110VDC (16,8-150VDC), |
+ |
— |
24-110VDC (16,8-150VDC), |
+ |
— |
|
24-48VDC (16,8–72VDC), |
+ |
— |
|
24-48VDC (16,8–72VDC), |
— |
+ |
|
24-48VDC (16,8–72VDC), |
— |
+ |
|
72-110VDC (50–150VDC), |
— |
+ |
|
72-110VDC (50–150VDC), |
— |
+ |
|
48VDC (44–57VDC), |
— |
+ |
|
48VDC (44–57VDC), |
— |
— |
|
Параметры чипсета |
|
Пропускная способность, Гбит/с |
24 |
Скорость пересылки пакетов, млн.пакетов/сек |
17.9 |
Метод передачи |
Store and Forward |
Буфер пакетов |
12 Mbit |
RAM для CPU |
2 Gbit |
Flash память |
512 Mbit |
Таблица MAC-адресов |
16K |
Maкс. размер Jumbo-фрейма |
16K |
Интерфейсы
- 10/100/1000Base-TX, M12 (X-coded)
- Электропитание, изолированный БП: 1xM12 (A-code, 4 pin папа) или 1xM23 (P-code, 5 pin папа)
- Электропитание, неизолированный БП: 1xM12 (A-code, 5 pin папа)
Стабильная работа
- Пассивное охлаждение без вентилятора, металлический корпус, класс защиты IP67;
- Питание с возможностью резервирования, несколько вариантов входного напряжения питания;
- Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).
Применение на железнодорожном и другом пассажирском/грузовом транспорте
- Соответствие международному стандарту EN50155.
Техническая спецификация серии Agate1508A
