Промышленный модульный коммутатор TSN в стойку:

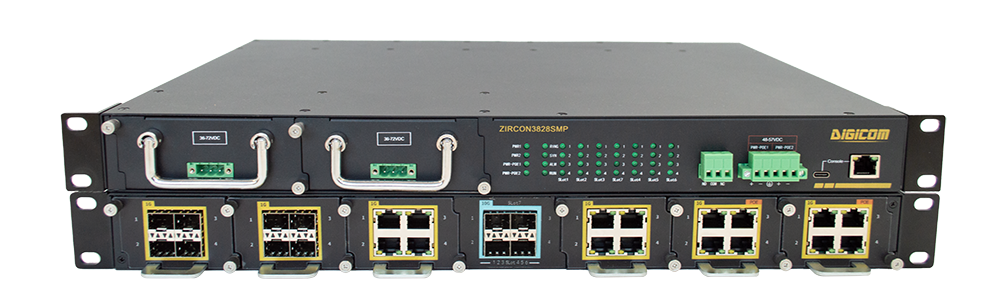

ZIRCON3828SMP - Промышленный модульный коммутатор L3/L2 нового поколения с поддержкой протоколов группы стандартов TSN. Кроме этого устройство поддерживает протоколы резервирования STP, RSTP, MSTP, VRRP, ERPS, DG-Ring, DG-Ring+, MRP, PRP/HSR, синхронизации 1588v2 (PTP), соответствует МЭК 61850 и стандарту ПАО “Россети” СТО 34.01-6-005-2019 (Коммутаторы энергообъектов). Модульная платформа имеет до 28 портов, 4 фиксированных 10 Гбит/c uplink SFP+, 6 слотов для интерфейсных модулей 1 Гбит/с, а также поддерживает PoE (IEEE802.3af/at/bt класс 5).
Данное устройство разработано командой инженеров и специалистов по продукции компании ООО «Диджиком» с учетом пожеланий потребителей и требований российского рынка. Такой подход позволяет реализовать новейшие архитектуры промышленных сетей в рамках концепции цифровой трансформации электросетевого хозяйства Российской Федерации, а также применять устройства при строительстве и модернизации АСУ ТП и сетей связи предприятий всех отраслей промышленности.
Модели шасси
Модель | Описание |
Шасси L3, до 24×1G (6 слотов для интерфейсных модулей) + 4×10G слота SFP+, поддержка 1588v2, MRP, IEC 61850-3, IEC 61850-8-1 (MMS, GOOSE), TSN, PoE (IEEE802.3af/at/bt класс 5), слоты PS1 и PS2 для БП с возможностью горячей замены, 2 входа для подключения внешних блоков питания для PoE (48-57VDC, бюджет PoE 600 Вт) | |
Шасси L2, до 24×1G (6 слотов для интерфейсных модулей) + 4×10G слота SFP+, поддержка 1588v2, MRP, IEC 61850-3, IEC 61850-8-1 (MMS, GOOSE), TSN, PoE (IEEE802.3af/at/bt класс 5), слоты PS1 и PS2 для БП с возможностью горячей замены, 2 входа для подключения внешних блоков питания для PoE (48-57VDC, бюджет PoE 600 Вт) |

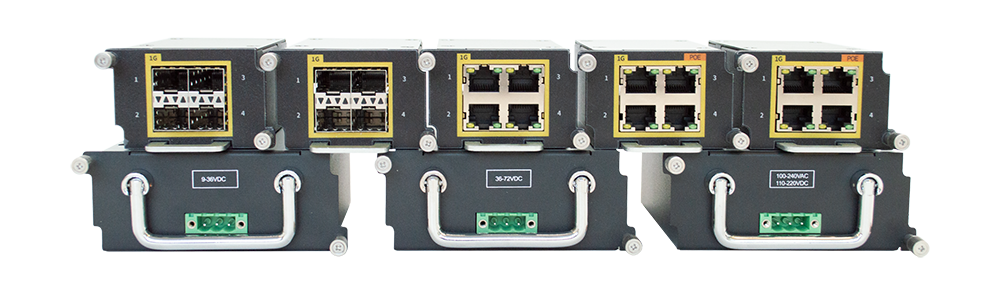

Интерфейсные модули
Обозначение | Артикул | Описание |
SM3.8-4GX-1U | Модуль интерфейсный 4x100/1000Base-X SFP слота, 1U | |
SM3.8-4GE-1U | Модуль интерфейсный 4x10/100/1000Base-T(X) RJ45 порта, 1U | |
SM3.8-4GEP-1U | Модуль интерфейсный 4x10/100/1000Base-T(X) RJ45 порта с PoE, 1U | |
4S_CT | SM3.8-4S-1U | Модуль интерфейсный 4×10/100Base-FX оптических порта SC/ST/FC, одномод, 1U (опционально, под заказ) |
4M_CT | SM3.8-4M-1U | Модуль интерфейсный 4×10/100Base-FX оптических порта SC/ST/FC, многомод, 1U (опционально, под заказ) |
SM3.8-PRP/HSR-1U | Модуль поддержки PRP/HSR, 1U |
Блоки питания
Обозначение | Артикул | Описание |
SM3.8-PSU-L3 | Модуль блока питания 24VDC (10-36VDC), возможность горячей замены | |
SM3.8-PSU-L1 | Модуль блока питания 48VDC (36-72VDC), возможность горячей замены | |
SM3.8-PSU-HV | Модуль блока питания 220VAC/VDC (100-240VAC,50/60 Гц; 110-220VDC), возможность горячей замены |
Ключевые особенности
- Модульная конструкция (6 слотов для интерфейсных модулей);
- Всего 28 портов (24 порта 1 Гбит/с RJ45/SFP/оптика SM/MM (посредством модулей) + 4 фиксированных слота 10 Гбит/с SFP);
- Резервирование STP/RSTP/MSTP, MRP, ERPS, PRP/HSR, DG-Ring;
- Поддержка 1588v2 (PTP);
- Поддержка группы стандартов TSN: IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qci, IEEE 802.1CB (FRER), IEEE 802.1Qbu и IEEE 802.3br;
- МЭК 61850-3, МЭК 61850-8-1 (MMS, GOOSE);
- Для шасси L3GTP поддержка VRRP, RIP v1/v2, OSFP v2, статическая маршрутизация;
- IGMP, IGMP Snooping, GMRP, PIM-SM, PIM-SSM и статический мультикаст;
- Поддержка I802.1q VLAN, QoS;
- Поддержка 802.1x, SSH, SSL, TACACS+, RADIUS, ACL;
- Поддержка SNMPv1/v2/v3, RMON, LLDP, DHCP;
- Управление и мониторинг устройства: при помощи CLI (консоль), Telnet, по WEB-интерфейсу, либо с помощью ПО DG-NMS;
- Поддержка зеркалирования портов, SNTP;
- Поддержка FTP/TFTP
- Поддержка PoE (IEEE802.3af/at/bt класс 5);
- Поддержка агрегирования портов, ограничение скорости, управление широковещательным штормом;
- Мониторинг конфликтов IP портов, MAC, тревожный выход при нарушении температурного режима;
- Электромагнитная защищенность (уровень 4);
- 2 слота для БП с напряжением 24VDС(10-36VDC), 48VDC(36-72VDC), 220VAC/DC(100-240VAC,110-220VDC) на выбор, с возможностью горячей замены;
- 2 входа для подключения внешних блоков питания для PoE (48-57VDC, бюджет PoE 600 Вт)
- Корпус с пассивным охлаждением, класс защиты IP40;
- Рабочая температура: от -40 до 85°C;
- Монтаж в 19" конструктив
На 2026 год запланировано включение данной серии в Единый реестр российской радиоэлектронной продукции.
