Серия Agate86ххA/Agate81ххA - Управляемые промышленные коммутаторы уровня L3/L2, разработаны специально для железнодорожных приложений и соответствуют международному стандарту EN50155. Они предназначены для надежной передачи критически важных данных в сложных эксплуатационных условиях, обеспечивая устойчивость к вибрации, ударам, пыли и влаге.
Промышленные коммутаторы Agate серии A. Модификации
Ключевые особенности
- Кольцевое резервирование ERPSv2, EAPS
- Резервирование STP/RSTP/MSTP
- Аппаратная поддержка NAT – планируется доработка
- Поддержка протокола управления групповой (multicast) передачей данных в сетях IGMP v1/v2/v3, отслеживание MLD v1/v2
- Поддержка IEEE802.1Q VLAN/VLAN на основе MAC/VLAN на основе протокола/VLAN на основе IP-подсети/GVRP/MVR
- Поддержка DHCP-сервер/клиент/реле/отслеживания
- Поддержка IEEE802.1X на основе порта /Один и несколько IEEE802.1X/ Аутентификация на основе MAC /Назначение VLAN/Защита источника IP /RADIUS/TACACS+/ACL /SSH v2 /HTTPS
- Металлический корпус (сталь + алюминий) c классом защиты IP40/65/67 (по выбору) с пассивным охлаждением
- Варианты питания: 24-110VDC (22-150VDC), 24-48VDC (16,8–57VDC), 110VDC (50–150VDC)
- Рабочая температура -40℃～+75℃
Основные преимущества
- Высокая надежность благодаря разъемам типа M12, обеспечивающим жесткое соединение
- Uplink-порты (2 пары) с функцией автоматического обхода неисправностей (Bypass)
- Широкий диапазон напряжений питания (22–150 В постоянного тока), позволяет обеспечить совместимость с различными типами железнодорожного транспорта
- Возможность заказа версии с поддержкой Power over Ethernet (PoE IEEE 802.3af/at) для устройств видеонаблюдения и связи
Функциональные возможности
Управление трафиком и безопасность
Коммутаторы оснащены современными средствами управления качеством обслуживания (QoS), фильтрации пакетов (ACL), виртуальных локальных сетей (VLAN) и протоколами резервирования (STP/RSTP/MSTP, ERPS):
- Кольцевой протокол резервирования ERPSv2 позволяет восстановить связь менее чем за 20 миллисекунд при одной точке разрыва.
- Режим обхода неисправности (Bypass) обеспечивает непрерывность работы сети даже при сбое устройства.
Надежность и доступность
- Корпус класса защиты до IP67, устойчивый к вибрации, пыли и влаге,
- Широкий диапазон рабочих температур от −40°C до +75°C.
- Автоматическое переключение резервных каналов при потере основного соединения.
- Совместимость с системами мониторинга и контроля состояния оборудования.
Удобство администрирования
Поддерживаются разнообразные средства удаленного управления, диагностики и настройки конфигурации:
- Удаленный мониторинг и обновление прошивки.
- Простота интеграции в существующие инфраструктурные решения.
Применение
Коммутаторы Agate86ххA/Agate81ххA идеально подходят для реализации комплексных решений в области управления движением поездов, включая видеонаблюдение, автоматику пожарной сигнализации, голосовую связь и другие приложения с высокими требованиями к отказоустойчивости и производительности.
Модификации
Параметры/ Модификации AGATE8624 (L3) или AGATE8124A (L2) |
4GE20GE |
4GE20T |
4GE20P |
4GE20GEР |
Общее кол-во портов |
24 |
24 |
24 |
24 |
Порты 10/100/1000M M12 |
20 |
— |
— |
— |
Порты 10/100M M12 |
— |
20 |
— |
— |
Порты 10/100M M12 с PoE |
— |
— |
20 |
— |
Порты 10/100/1000M M12 с PoE |
— |
— |
— |
20 |
Порты 10/100/1000M M12 uplink с Bypass * |
4 |
4 |
4 |
4 |
Питание M12 (A-code, 4 pin) 24-110VDC (22 – 150 В) |
+ |
+ |
— |
— |
Питание M23 (P-code, 5 pin) 24-110VDC (22 – 150 В) |
+ |
+ |
— |
— |
Питание M12 (A-code, 4 pin) 110VDC (50–150 В) |
— |
— |
+ |
+ |
Консольный порт M12 (D-code, 4 pin) |
1 консольный порт RS232 (9600,N,8,1) |
|||
| Параметры/ Модификации AGATE8620 (L3) или 8120A (L2) | 4GE16GE | 4GE16T | 4GE16P | 4GE16GEР |
| Общее кол-во портов | 20 | 20 | 20 | 20 |
| Порты 10/100/1000M M12 | 16 | — | — | — |
| Порты 10/100M M12 | — | 16 | — | — |
| Порты 10/100M M12 с PoE | — | — | 16 | — |
| Порты 10/100/1000M M12 с PoE | — | — | — | 16 |
| Порты 10/100/1000M M12 uplink с Bypass * | 4 | 4 | 4 | 4 |
| Питание M12 (A-code, 4 pin) 24-110VDC (22 – 150 В) | + | + | — | — |
| Питание M23 (P-code, 5 pin) 24-110VDC (22 – 150 В) | + | + | — | — |
| Питание M12 (A-code, 4 pin) 110VDC (50–150 В) | — | — | + | + |
| Консольный порт M12 (D-code, 4 pin) | 1 консольный порт RS232 (9600,N,8,1) | |||

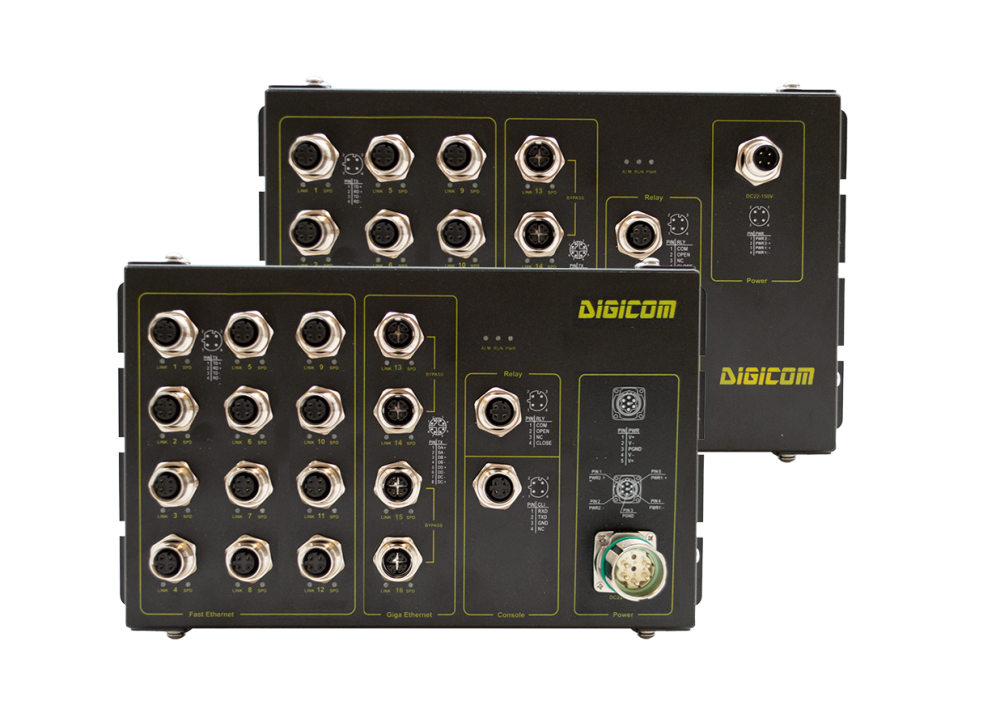

| Параметры/ Модификации AGATE8616 (L3) или 8116A (L2) | 4GE12GE | 4GE12T | 4GE12P |
4GE12GEР |
| Общее кол-во портов | 16 | 16 | 16 | 16 |
| Порты 10/100/1000M M12 | 12 | — | — | — |
| Порты 10/100M M12 | — | 12 | — | — |
| Порты 10/100M M12 с PoE | — | — | 12 | — |
| Порты 10/100/1000M M12 с PoE | — | — | — | 12 |
| Порты 10/100/1000M M12 uplink с Bypass * | 4 | 4 | 4 | 4 |
| Питание M12 (A-code, 4 pin) 24-110VDC (22 – 150 В) | + | + | — | — |
| Питание M23 (P-code, 5 pin) 24-110VDC (22 – 150 В) | + | + | — | — |
| Питание M12 (A-code, 4 pin) 110VDC (50–150 В) | — | — | + | + |
| Консольный порт M12 (D-code, 4 pin) | 1 консольный порт RS232 (9600,N,8,1) | |||
| Параметры/ Модификации AGATE8612 (L3) или AGATE8112A (L2) | 4GE8GE | 4GE8T | 4GE8P | 4GE8GEР |
| Общее кол-во портов | 12 | 12 | 12 | 12 |
| Порты 10/100/1000M M12 | 8 | — | — | — |
| Порты 10/100M M12 | — | 8 | — | — |
| Порты 10/100M M12 с PoE | — | — | 8 | — |
| Порты 10/100/1000M M12 с PoE | — | — | — | 8 |
| Порты 10/100/1000M M12 uplink с Bypass * | 4 | 4 | 4 | 4 |
| Питание M12 (A-code, 4 pin) 24-110VDC (22 – 150 В) | + | + | — | — |
| Питание M23 (P-code, 5 pin) 24-110VDC (22 – 150 В) | + | + | — | — |
| Питание M12 (A-code, 4 pin) 110VDC (50–150 В) | — | — | + | + |
| Консольный порт M12 (D-code, 4 pin) | 1 консольный порт RS232 (9600,N,8,1) | |||

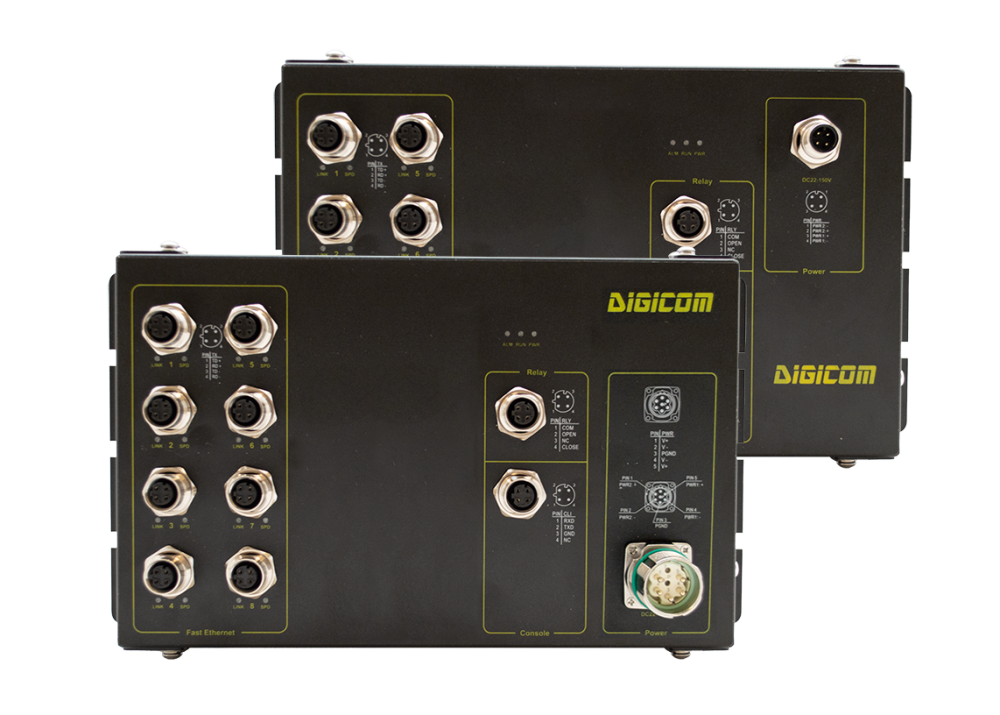

Параметры/ Модификации AGATE8608 (L3) или 8108A (L2) |
8GE |
8T |
8P |
8GEР |
Общее кол-во портов |
8 |
8 |
8 |
8 |
Порты 10/100/1000M M12 |
8 |
— |
— |
— |
Порты 10/100M M12 |
— |
8 |
— |
— |
Порты 10/100M M12 с PoE |
— |
— |
8 |
— |
Порты 10/100/1000M M12 с PoE |
— |
— |
— |
8 |
Питание M12 (A-code, 4 pin) 24-110VDC (22 – 150 В) |
+ |
+ |
— |
— |
Питание M23 (P-code, 5 pin) 24-110VDC (22 – 150 В) |
+ |
+ |
— |
— |
Питание M12 (A-code, 4 pin) 110VDC (50–150 В) |
— |
— |
+ |
+ |
Консольный порт M12 (D-code, 4 pin) |
1 консольный порт RS232 (9600,N,8,1) |
|||
* — возможен заказ модификаций с uplink без Bypass
