| С поддержкой PoE | Общее кол-во Ethernet портов | 100M M12 | 1000M M12 | 100M M12 c PoE | Входное напряжение | Резервирование питания | Тип разъема питания | |
|---|---|---|---|---|---|---|---|---|
| Agate8624A-B-4GE20T-WV-WV-M12A | 24 | 20 | 4 | 24-110VDC (16.8-150VDC) | Два входа питания | М12 A-coded, 4 pin | ||

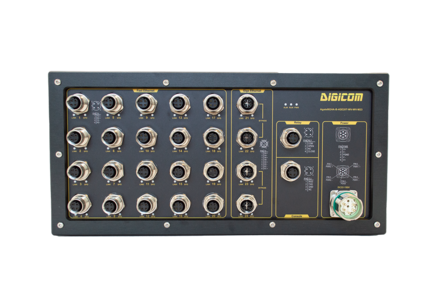

| Agate8624A-B-4GE20T-WV-WV-M23 | 24 | 20 | 4 | 24-110VDC (16.8-150VDC) | Два входа питания | М23, 5 pin | ||
| Agate8624A-B-4GE20GE-WV-WV-M12A | 24 | 24 | 24-110VDC (16.8-150VDC) | Два входа питания | М12 A-coded, 4 pin | |||
| Agate8624A-B-4GE20GE-WV-WV-M23 | 24 | 24 | 24-110VDC (16.8-150VDC) | Два входа питания | М23, 5 pin | |||

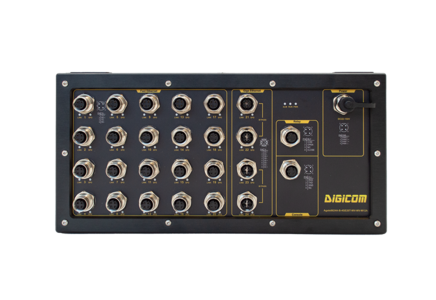

| Agate8624A-B-4GE20P-H5-H5-M12A | PoE+ (до 30 Вт на порт) | 24 | 4 | 20 | 110VDC (50–150VDC) | Два входа питания | М12 A-coded, 4 pin | |

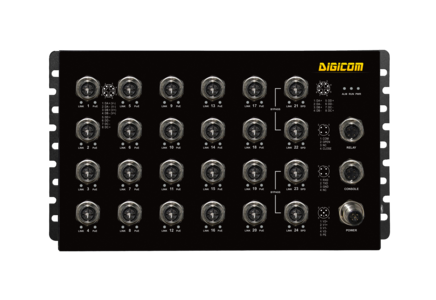

| Agate8624A-B-4GE20P-L10-L10-M12A | PoE+ (до 30 Вт на порт) | 24 | 4 | 20 | 48VDC(44–57VDC) | Два входа питания | М12 A-coded, 5 pin |
Agate8624A — серия управляемых промышленных коммутаторов EN50155 L3. Коммутаторы разработаны специально для железнодорожной отрасли. Разъемы M12 обеспечивают жесткие, надежные соединения и гарантируют стабильную работу при условиях с повышенной вибрацией и ударах, 4 uplink порта 10/100/1000M поддерживают функцию байпаса (2 пары), что соответствует высоким требованиям надежности, предъявляемым к подвижному составу. Широкий выбор диапазонов входного напряжения обеспечивает универсальность применения для различных типов вагонов и других транспортных средств.
Можно заказать версию коммутатора с поддержкой PoE (IEEE 802.3 af/at ) и различными диапазонами входного напряжения.
Устройство поддерживает современные протоколы и функции QoS, DHCP-сервер, IGMP Snooping, а также протоколы резервирования STP/RSTP/MSTP/ERPS v2, обеспечивает улучшенное восстановление кольца менее чем за 20 мс в одном кольце. А пассивная функция байпаса гарантирует, что сети остаются работоспособными даже при нескольких точках отказа..
Устройство обладает высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивает надежную передачу ключевых данных, поддерживает удаленное управление. Коммутатор имеет развитые средства безопасности, обеспечивает контроль и приоритизацию сетевого трафика ACL/QoS и функции VLAN, простые в управлении и обслуживании.
Коммутатор имеет надежный корпус с классом защиты IP65 и диапазоном рабочих температур от -40 до 75 ° С. Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и тд.), а также в других решениях со сложными условиями эксплуатации.
Особенности
Конфигурации
4GE20T — 4x10/100/1000M-TX порта с bypass (2 пары) + 20x10/100M-TX портов, разъемы M12
4GE20P — 4x10/100/1000M-TX порта с bypass (2 пары) + 20x10/100M-TX портов с PoE, разъемы M12
4GE20GE — 4x10/100/1000M-TX порта с bypass (2 пары) + 20x10/100/1000M-TX портов, разъемы M12
4GE20GEP — 4x10/100/1000M-TX порта с bypass (2 пары) + 20x10/100/1000M-TX портов с PoE, разъемы M12
Конфигурация / Параметры |
4GE20T |
4GE20P |
4GE20GE |
4GE20GEP |
|
Порты |
|||||
Общее кол-во портов |
24 |
||||
Порты 10/100/1000M с поддержкой Bypass (2 пары), разъем M12, X-code |
4 |
||||
Порты 10/100M |
20 |
— |
— |
— |
|
Порты 10/100M с PoE |
— |
20 |
— |
— |
|
Порты 10/100/1000M |
— |
— |
20 |
— |
|
Порты 10/100/1000M с PoE |
— |
— |
— |
20 |
|
Консольный порт, разъем M12, D-code |
1 консольный порт RS232 |
||||
Питание |
|||||
Варианты |
24-110VDC (16,8-150VDC), |
+ |
— |
+ |
— |
24-110VDC (16,8-150VDC), |
+ |
— |
+ |
— |
|
24-48VDC (16,8–72VDC), |
+ |
— |
+ |
— |
|
24-48VDC (16,8–72VDC), |
— |
+ |
— |
+ |
|
24-48VDC (16,8–72VDC), |
— |
+ |
— |
+ |
|
72-110VDC (50–150VDC), |
— |
+ |
— |
+ |
|
72-110VDC (50–150VDC), |
— |
+ |
— |
+ |
|
48VDC (44–57VDC), |
— |
+ |
— |
+ |
|
48VDC (44–57VDC), |
— |
— |
— |
— |
|
Конфигурация / Параметры |
4GE20T |
4GE20P |
4GE20GE |
4GE20GEP |
Параметры чипсета |
||||
Пропускная способность, Гбит/с |
12 |
48 |
||
Скорость пересылки пакетов, млн.пакетов/сек |
8.92 |
35.7 |
||
Метод передачи |
Store and Forward |
|||
Буфер пакетов |
12 Mbit |
|||
RAM для CPU |
2 Gbit |
|||
Flash память |
512 Mbit |
|||
Таблица MAC-адресов |
16K |
|||
Maкс. размер Jumbo-фрейма |
16K |
|||
Интерфейсы
- 10/100Base-TX, M12 (D-code)
- 10/100/1000Base-TX, M12 (X-code)
- Uplink 10/100/1000Base-TX M12 (X-code)
- Консольный порт, M12 (D-code)
- Электропитание, изолированный БП: 1xM12 (A-code, 4 pin папа) или 1xM23 (P-code, 5 pin папа)
- Электропитание, неизолированный БП: 1xM12 (A-code, 5 pin папа)
Безопасность
Протоколы резервирования
- Поддерживает протоколы резервирования STP/RSTP/MSTP (<50 мс), ERPS v.2 (<20 мс);
Аппаратно-программные возможности
- VLAN IEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN в соответствии с их потребностями;
- Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями;
- Управление многоадресными рассылками, поддержка MVR, GMRP, функций IGMP snooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;
- Статическая агрегация портов, поддержка протокола LACP;
- Поддержка зеркалирования портов;
- Ограничение скорости порта.
Стабильная работа
- Пассивное охлаждение без вентилятора, металлический корпус, класс защиты IP65;
- Питание с возможностью резервирования, несколько вариантов входного напряжения питания;
- Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).
Управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP;
- Web-интерфейс;
- Системный журнал Syslog.
Применение на железнодорожном и другом пассажирском/грузовом транспорте
- Соответствие международному стандарту EN50155.
Техническая спецификация серии Agate8624A
