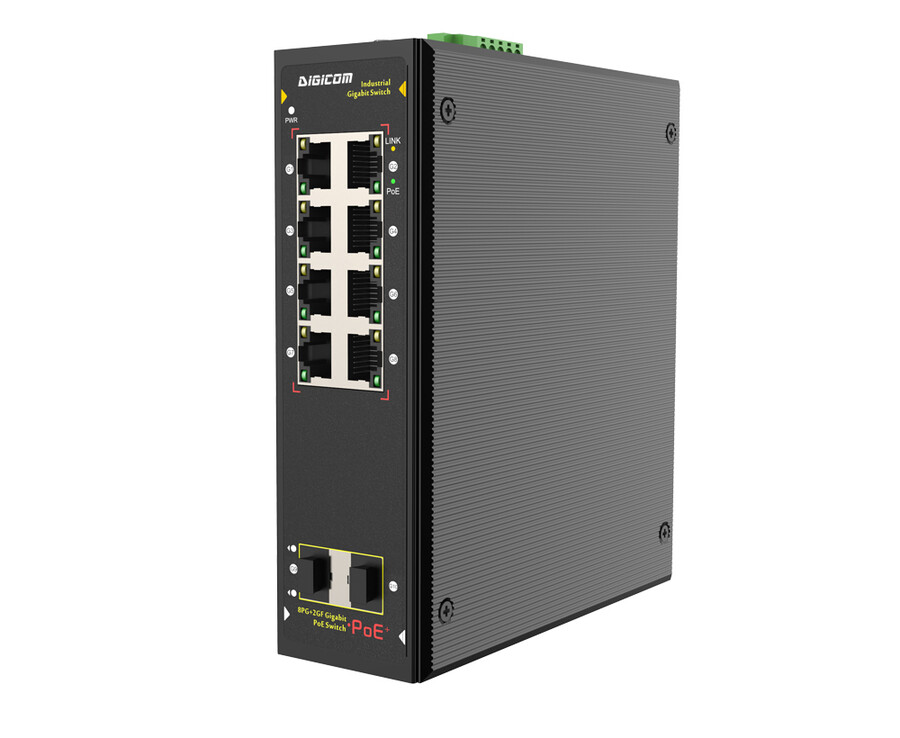

ONYX1510N-2GX8GEP-L10-L10— это полностью гигабитный промышленный коммутатор c поддержкой PoE. Устройство имеет 8 портов RJ45 10/100/1000Base-T и 2 слота 1000Base-X uplink SFP . Порты 1–8 поддерживают стандарт PoE IEEE802.3af/at. Мощность PoE на один порт до 30 Вт. Как устройство питания с PoE, оно подает питание по сетевому кабелю и может автоматически распознавать оборудование с PoE. Устройство идеально подходит для подачи питания на терминальные устройства PoE, такие как беспроводные точки доступа, IP-камеры, промышленные датчики и тд.. для эксплуатации на транспорте, на объектах энергетики, горнодобывающей промышленности и др. отраслях.
Описание:
Интерфейсы:
- 8 портов 10/100M RJ45 c PoE (до 30Вт)
- 2 слота 1000M SFP
Полный гигабитный доступ и Uplink слоты SFP
- Поддержка неблокирующей переадресации
- Поддержка полудуплексного и полнодуплексного режима работы на основе IEEE802.3x
- Комбинация гигабитных портов RJ45 и SFP слотов позволяет пользователям создать необходимую сетевую структуру для различных сценариев
Защита по питанию и надежная молниезащита портов
- Входное напряжение питания: 48–57 В
- Подключение двух внешних источников питания
- молниезащита портов (контактный разряд 8 кВ, воздушный разряд 15 кВ, синфазная молниезащита портов 4 кВ, дифференциальный режим 2 кВ)
Интеллектуальный источник питания PoE
- Стандарт IEEE802.3af/at PoE (без повреждения устройств, не поддерживающих PoE)
- 8 портов 10/100/1000Base-T RJ45, отвечающие требованиям систем безопасности безопасности, систем видеоконференций, беспроводного доступа и других сценариев
- Имеется система приоритета для портов с PoE (когда бюджет мощности недостаточен сначала подается питание на порт с высоким приоритетом, что и позволяет избежать перегрузки устройства)
Надежная конструкция и стабильная работа
- CCC, CE, FCC, RoHS.
- Низкое энергопотребление, охлаждение без вентилятора, алюминиевый корпус.
- Удобная панель со светодиодными индикаторами для отображения состояния устройства (PWR, SYS, Link, L/A, PoE)
| Модель | ONYX1510N-2GX8GEP-L10-L10 |
| Характеристики интерфейсов | |
| Кол-во портов | 8*10/100/1000Base-T RJ45 c PoE (Данные/Питание) |
| 2*1000Base-X uplink SFP слота (Данные) | |
| 2 интерфейса для подключения внешнего источника питания постоянного тока с резервированием V+, V- (терминал Phoenix 5P) | |
| Дистанция передачи | 10BASE-T: Cat3,4,5 UTP(≤100 метров) |
| 100BASE-TX: Cat5 или более поздняя версия UTP (≤100 метров)) | |
| 1000BASE-T: Cat5e или более поздняя версия UTP (≤100 метров) | |
| Ethernet порт | 10/100/1000Base-T(X) с автоматическим определением, полная/полудуплексная самоадаптация MDI/MDI-X |
| SFP слот | Оптоволоконный интерфейс Gigabit SFP, по умолчанию оптические модули не включаются (дополнительный одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. LC) |
| Передача по оптическому кабелю/дистанция | Многомод: 850nm 0~500M, Одномод: 1310 нм 0~40 км,1550 нм 0-120 км |
| Коммуникационные способности | |
| Сетевые протоколы | IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x | |
| Режим переадресации | Store and Forward(Full Wire Speed) |
| Коммутационная способность | 20Gbps |
| Скорость пересылки @ 64 байта | 14.88Mpps |
| МАК | 8K |
| Буферная память | 4M |
| Jumbo Frame | 9.2K |
| LED индикация | Питание: PWR (зеленый), сеть: Link, link/Act (желтый), PoE: PoE (зеленый) |
| Режим PoE и электропитание | |
| PoE порты | с 1-8 |
| Контакт источника питания | По умолчанию 1/2 (+) 3/6 (-) |
| Максимальная потребляемая мощность на порт | 30 Вт, IEEE802.3af/at |
| Бюджет мощности | Standby:8W, При полной нагрузке в режиме af:120 Вт/ at:240 Вт |
| Напряжение питания | DC48-57 В, 5-контактная промышленная клемная колодка Phoenix, поддержка защиты от обратного включения |
| Источник питания | Дополнительный промышленный блок питания 48 В/120 Вт или 48 В/240 Вт |
| Физические параметры | |
| Рабочая температура/ влажность | от -40~+80°C, влажность 5%~90% без конденсации |
| Температура хранения/ влажность | от -40~+85°C, влажность 5%~95% без конденсации |
| Размер (Д*Ш*В) | 165*148*54 мм |
| Вес нетто/брутто | <1.0 кг / <1.3 кг |
| Монтаж | Рабочий стол, DIN-рейка 35 мм |
| Сертификация и гарантия | |
| Молниезащита, класс защиты, ЭМС | Молниезащита: 6кВ 8/20us; Уровень защиты: IP40 |
| IEC61000-4-2 (ESD): контактный разряд ±8кВ, воздушный разряд ±15кВ | |
| IEC61000-4-3 (RS): 10 В/м (80 ~ 1000 МГц) | |
| IEC61000-4-4 (EFT): силовой кабель: ± 4 кВ; кабель для передачи данных: ± 2 кВ | |
| IEC61000-4-5 (перенапряжение): силовой кабель: CM ± 4 кВ / DM ± 2 кВ; кабель для передачи данных: ± 4 кВ | |
| IEC61000-4-6 (радиочастотная передача): 10 В (150 кГц ~ 80 МГц) | |
| IEC61000-4-8 (магнитное поле промышленной частоты): 100 А/м; 1000 А/м, от 1 до 3 с | |
| IEC61000-4-9 (импульсное магнитное поле): 1000 А/м | |
| IEC61000-4-10 (затухающие колебания): 30 А/м 1 МГц | |
| IEC61000-4-12/18 (ударная волна): CM 2,5 кВ, DM 1 кВ | |
| IEC61000-4-16 (синфазная передача): 30 В; 300В, 1с | |
| FCC, часть 15/CISPR22 (EN55022): класс B | |
| IEC61000-6-2 (общий промышленный стандарт) | |
| Механические свойства | IEC60068-2-6 (защита от вибрации), IEC60068-2-27 (защита от ударов) |
| IEC60068-2-32 (свободное падение) | |
| Сетрификация | CCC, CE, CE/LVD EN62368-1, FCC, часть 15, класс B, RoHS, ДС ТС (EAC) |
| Гарантия | 5 лет |
| Модель | Описание |
| (ONYX1510N-2GX8GEP-L10-L10) DG-IPS33108PF-2GX8GEP-L10-L10 | Промышленный неуправляемый коммутатор, 8 x 10/100/1000Base-T(X) RJ45 c PoE (до 30Вт на порт, бюджет мощности 120Вт) + 2 x 100/1000 SFP слота, питание DC48-57 В с резервированием, рабочая температура -40~+80°C |
| ONYX1510N-2GX8GEP-L10-L10 (DG-IPS33108PF-at-2GX8GEP-L10-L10) | Промышленный неуправляемый коммутатор, 8 x 10/100/1000Base-T(X) RJ45 c PoE (до 30Вт на порт, бюджет мощности 240Вт) + 2 x 100/1000 SFP слота, питание DC48-57 В с резервированием, рабочая температура -40~+80°C |
| Артикул | Описание |
Неуправляемый гигабитный 10-ти портовый коммутатор с PoE: 8 x 10/100/1000M RJ45 с PoE (до 30Вт) + 2 Gigabit uplink SFP |
