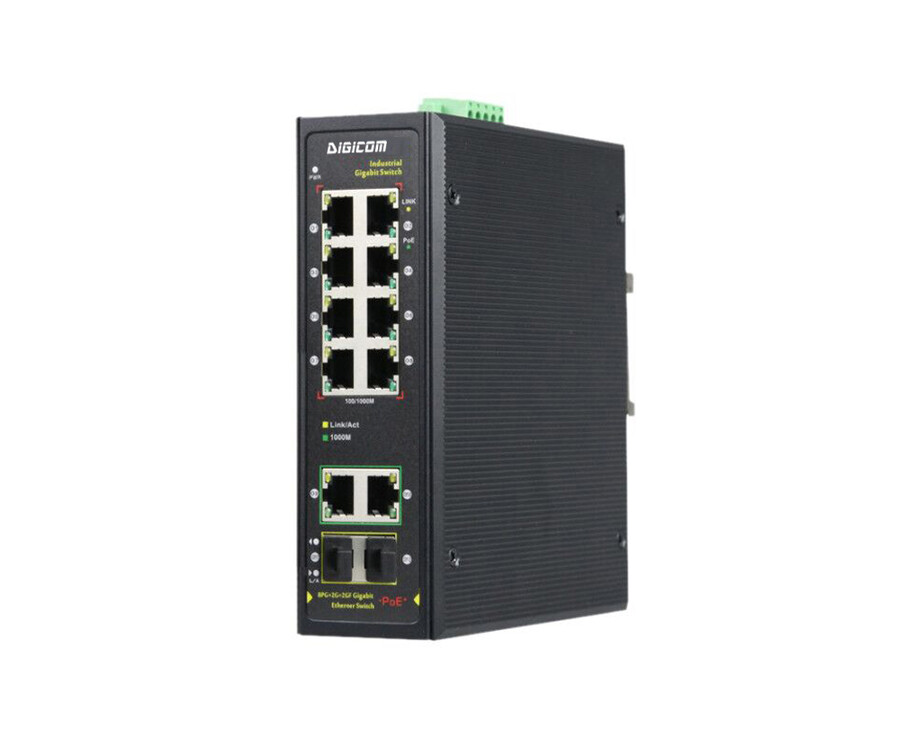

ONYX1510N-2GX2GE8GEP-L10-L10 - это полностью гигабитный неуправляемый промышленный коммутатор с PoE. Он имеет 10 портов RJ45 10/100/1000M и 2 слота SFP 1000М, порт 1-8 может поддерживает IEEE 802.3af/at. В качестве источника питания PoE он может автоматически обнаруживать и распознавать оборудование, принимающее питание, которое соответствует стандарту, и подавать питание через сетевой кабель. Он может подавать питание на оконечное устройство PoE, такое как беспроводная точка доступа, IP-камера, промышленный датчик, через сетевой кабель и соответствовать сетевой среде, которая требует источника питания PoE высокой плотности. Он подходит для интеллектуального транспорта, железнодорожного транспорта, энергетики, горнодобывающей промышленности, нефти, морского транспорта. Промышленные объекты, такие как металлургия и строительство экологически чистой энергии, образуют рентабельную, стабильную и надежную сеть связи. Неуправляемый режим, подключается и работает без конфигурации, прост в использовании.
Особенности:
Интерфейсы:
- 10 портов 10/100/1000M RJ45 (с 1 по 8 порты с поддержкой PoE (IEEE 802.3af/at) до 30Вт)
- 2 порта SFP 1000М
- 1 консольный порт RS232 (115200,N,8,1)
| Технические характеристики | ||
| Порты | 8*10/100/1000Base-T PoE ports (Data/Power) | |
| 2*10/100/1000Base-T uplink RJ45 ports (Data) | ||
| 2*1000Base-X uplink SFP fiber slot ports (Data) | ||
| 2 sets of V+, V- redundant DC power port (5P Phoenix terminal) | ||
| Ethernet Порт | 10/100/1000Base-T,Auto-sensing,Full/half duplex MDI/MDI-X self-adaption | |
| Передача по витой паре | 10BASE-T: Cat3,4,5 UTP(≤100 meter) | |
| 100BASE-TX: Cat5 or later UTP(≤100 meter) | ||
| 1000BASE-T: Cat5e or later UTP(≤100 meter) | ||
| Оптический SFP порт | Gigabit SFP optical fiber port, default matching optical modules (optional order single-mode / multi-mode, single fiber / dual fiber optical module. LC) | |
| Передача по оптике | Multimode: 850nm 0 ~ 550M, | |
| singlemode: 1310nm 0 ~ 40KM, 1550nm 0 ~ 120KM. | ||
| Сетевые протоколы | IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, | |
| IEEE802.3u 100Base-TX,IEEE802.3ab 1000Base-T, | ||
| IEEE802.3z 1000Base-X,IEEE802.3x | ||
| Режим пересылки | Store and Forward(Full Wire Speed) | |
| Коммутационная способность | 24Gbps | |
| Срокость пересылки пакетов@64byte | 17.86Mpps | |
| MAC | 8K | |
| Буферная память | 4M | |
| Jumbo Frames | 9.2K | |
| LED | Питание: PWR (green); Сеть :Link, Link/Act (yellow); PoE : PoE (green) | |
| PoE и питание | ||
| PoE порт | Порты с 1 по 8 поддерживают IEEE802.3af/at @ POE | |
| Вывод источника питания | 1/2 (+), 3/6 (-) | |
| Максимальная мощность на порт | 30W; IEEE802.3af/at | |
| Общий PWR / входное напряжение | 120W/48VDC | 240W/48VDC |
| Потребляемая мощность | Standby:<8W;Full load:<120W | Standby:<10W;Full load:<240W |
| Рабочее напряжение | 48-57VDC; 5P industrial phoenix terminal, anti-reverse protection. | |
| Источник питания | No, optional 48V/120W or 48V/240W industrial power supply | |
| Physical Parameter | ||
| Рабочая температура / Влажность | -40~+80°C;5%~90% RH Non condensing | |
| Температура хранения/ Влажность | -40~+85°C;5%~95% RH Non condensing | |
| Габариты | 165x148x54мм | |
| Вес нетто / брутто | <1.0кг / <1.3кт | |
| Монтаж | Стол, 35мм DIN рейка | |
| Сертификация и гарантия | ||
| Защита от молнии/ Класс защиты | Защита о молнии: 6KV 8/20us; Класс защиты: IP40 | |
| IEC61000-4-2(ESD):±8kV contact discharge,±15kV air discharge | ||
| IEC61000-4-3(RS):10V/m(80~1000MHz) | ||
| IEC61000-4-4(EFT): power cable:±4kV; data cable:±2kV | ||
| IEC61000-4-5(Surge):power cable:CM±4kV/DM±2kV; data cable:±4kV | ||
| IEC61000-4-6(radio frequency transmission):10V(150kHz~80MHz) | ||
| IEC61000-4-8(power frequency magnetic field):100A/m;1000A/m ,1s to 3s | ||
| IEC61000-4-9(pulsed magnet field):1000A/m | ||
| IEC61000-4-10(damped oscillation):30A/m 1MHz | ||
| IEC61000-4-12/18(shockwave):CM 2.5kV,DM 1kV | ||
| IEC61000-4-16(common-mode transmission):30V; 300V,1s | ||
| FCC Part 15/CISPR22(EN55022):Class A | ||
| IEC61000-6-2(Common Industrial Standard) | ||
| Механические свойства | IEC60068-2-6 (anti vibration),IEC60068-2-27 (anti shock),IEC60068-2-32 (free fall) | |
| Сертификация | CCC;CE mark, commercial; CE/LVD EN60950;FCC Part 15 Class B;RoHS; | |
| Гарантия | 5 лет | |
| Артикул | Описание |
Неуправляемый гигабитный 12-ти портовый коммутатор с PоE: 8 x 10/100/1000M RJ45 с PoE+ (до 30Вт) + 2 х 10/100/1000M uplink RJ45 + 2 Gigabit uplink SFP |
