Новый стандарт IEEE 802.3bt обеспечивает наивысший уровень потребляемой мощности конечными устройствами, необходимый для электропитания например PTZ IP-камер с обогревом или мощной ИК подсветкой, киосков и освещения. Согласно стандарту 802.3bt максимальная выходная мощность на порт 90Вт. Однако, при передаче некоторая часть мощности всегда теряется, и чем длиннее кабель, тем больше потери.
Стандарты и совместимость PoE
Ниже расписаны четыре типа PoE, заданные стандартом IEEE. Существуют также нестандартные реализации PoE, такие как подача питания 12 или 24 В постоянного тока для камер видеонаблюдения и точек доступа конкретного производителя.
| Характеристика / Стандарт (тип PoE) | IEEE 802.3af (тип 1) PoE | IEEE 802.3at / PoE+ (тип 2) | UPOE / 802.3bt (тип 3) PoE++ | 802.3bt (тип 4) PoE++ |
| Выходная мощность PSE [Вт] | 15,4 | 30 | 60 | 90 |
| Мощность на устройстве PD [Вт] | 12,95 | 25,5 | 51 | 71,3 |
| Выходное напряжение на PSE [В] | 44 - 57 | 50 - 57 | 50 - 57 | 52 - 57 |
| Напряжение на устройстве PD [В] | 37 - 57 | 42,5 - 57 | 42,5 - 57 | 41,1 - 57 |
| Максимальный ток в паре [мА] | 350 | 600 | 600 | 960 |
Разделение уровней мощности по классу и типу:
Класс мощности | Тип PoE | Мощность на источнике (PSE) | Мощность на устройстве (PD) | Количество пар | Стандарт IEEE |
0 | 1 | 15,4 Вт | 13,0 Вт | 2 | 802.3af |
1 | 1 | 4 Вт | 3,84 Вт | 2 | 802.3af |
2 | 1 | 7 Вт | 6,49 Вт | 2 | 802.3af |
3 | 1 | 15,4 Вт | 13 Вт | 2 | 802.3af |
4 | 2 | 30 Вт | 25,5 Вт | 2 | 802.3at |
5 | 3 | 45 Вт | 40 Вт | 4 | 802.3bt |
6 | 3 | 60 Вт | 51 Вт (4 пары) | 4 | 802.3bt |
7 | 4 | 75 Вт | 62 Вт (4 пары) | 4 | 802.3bt |
8 | 4 | 90 Вт | 71,3 Вт (4 пары) | 4 | 802.3bt |
PoE+ и PoE++ коммутатор: какой выбрать?
Коммутатор PoE++ может обеспечивать макс. до 60 Вт на каждый порт PoE для типа 3 и до 100 Вт для типа 4. Ниже представлены данные которые помогут выбрать необходимый коммутатор PoE в зависимости от требований.
| PoE | PoE+ | PoE++ | ||
|---|---|---|---|---|
| Стандарт IEEE | IEEE 802.3af | IEEE 802.3at | IEEE 802.3bt | |
| Тип PoE | Тип 1 | Тип 2 | Тип 3 | Тип 4 |
| Мощность порта коммутатора | ||||
| Макс. Мощность на порт | 15.4 Вт | 30 Вт | 60 Вт | 100 Вт |
| Диапазон напряжения порта | 44–57В | 50-57В | 50-57В | 52-57В |
| Питание устройства | ||||
| Макс. Питание к устройству | 12.95 Вт | 25.5 Вт | 51 Вт | 71 Вт |
| Диапазон напряжения на устройство | 37-57В | 42.5-57В | 42.5-57В | 41.1-57В |
| Кабели | ||||
| Используемые витые пары | 2 пары | 2 пары | 2 пары; 4 пары | 4 пары |
| Поддерживаемые кабели | Cat3 или лучше | Cat5 или лучше | Cat5 или лучше | Cat5 или лучше |
Управляемые промышленные PoE++ коммутаторы

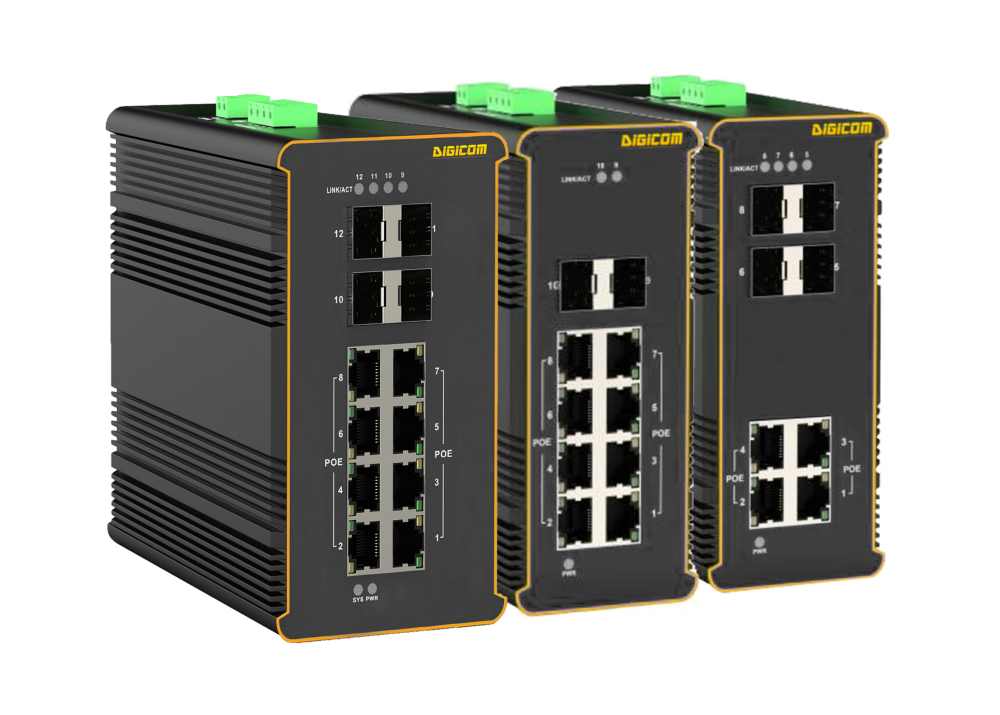

Управляемые промышленные PoE++ коммутаторы L2+ на DIN рейку, 12/10/8/6 портов: 1GB SFP слоты + 10/100/1000M RJ45 порты с PoE++ (IEEE802.3bt)
Конфигурации:
4GX8GEPB — 4x1GB SFP слота + 8x10/100/1000M RJ45 портов с PoE++ IEEE802.3bt
2GX8GEPB — 2x1GB SFP слота + 8x10/100/1000M RJ45 портов с PoE++ IEEE802.3bt
4GX4GEPB — 4x1GB SFP слота + 4x10/100/1000M RJ45 порта с PoE++ IEEE802.3bt
2GX4GEPB — 2x1GB SFP слота + 4x10/100/1000M RJ45 порта с PoE++ IEEE802.3bt
- IEEE802.3, IEEE 802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3bt
- 4/8 портов 10/100/1000 Base-TX с PoE++ (90 Вт, тип 4)
- 2/4 порта 1G SFP
- Бюджет мощности: 380/720 Вт
- Высокая пропускная способность
- Поддержка ICMPv6
- Поддержка обнаружения соседей IPv6
- Поддержка MLD Snooping
- Поддержка IPv6 Telnet
- Поддержка стандартного IP/Extend IP/MAC IP/ARP ACL
- IGMP-snooping для мультимедийных приложений
- Зеркалирование портов и контроль пропускной способности
- Управление потоком IEEE802.3x
- Поддержка VLAN на основе портов/802.1Q Tag VLAN
- Поддержка IEEE802.3ad Port trunk с LACP
- Поддержка протокола Spanning Tree IEEE802.1d/802.1w/802.1s
- Поддержка класса обслуживания IEEE 802.1p
- Поддержка аутентификации пользователей IEEE 802.1x
- Защита от широковещательных штормов
- Системный журнал событий
- Управление через интерфейс командной строки
- Управление через Web / SNMP / SSH / Telnet (поддержка IPv6) / консоль
- Поддержка Zero-Touch Provisioning (ZTP)
- Защита от перенапряжения для порта питания и портов данных
- Диапазон входного напряжения: 44~57 В постоянного тока
- Широкий диапазон рабочих температур: -40~75℃
- Алюминиевый корпус IP30
- 200 000 часов наработки на отказ (прогноз надежности по количеству деталей)

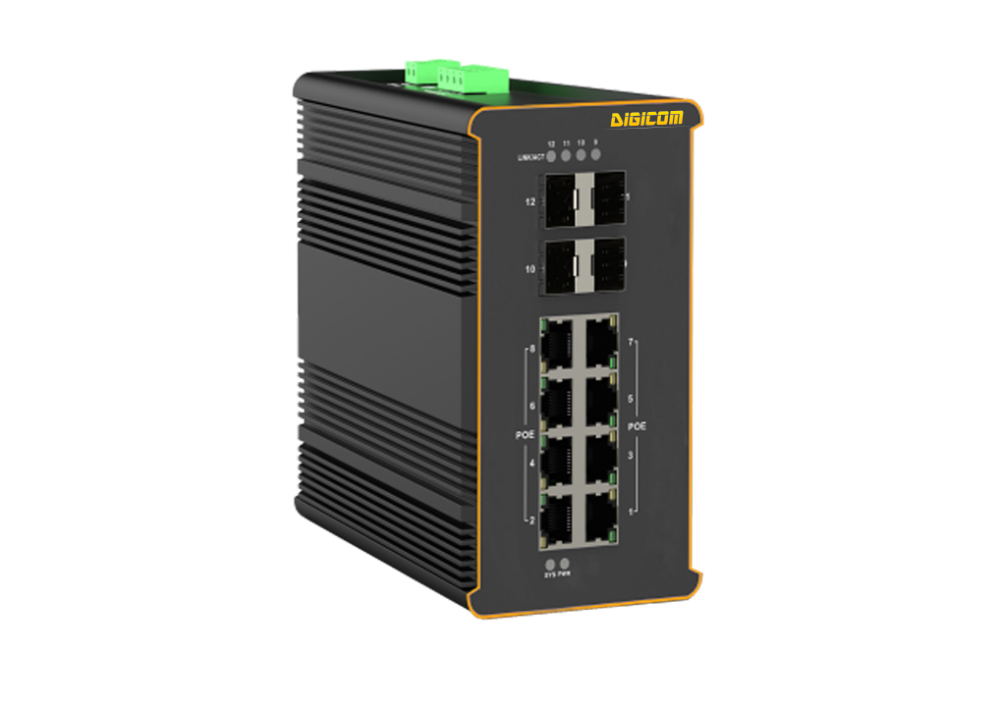

Управляемый промышленный PoE++ коммутатор L3 на DIN рейку, 12 портов: 4x1GB SFP слота + 8x10/100/1000M RJ45 портов с PoE++ (IEEE802.3bt)
- IEEE802.3, IEEE 802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3ae, IEEE802.3bt
- 8 портов 10/100/1000 Base-TX с PoE++ (90 Вт, тип 4)
- 4 порта 1G SFP
- Бюджет мощности 720 Вт
- Высокая пропускная способность — 24 Гбит/с
- Поддержка MLD Snooping
- Поддержка стандартного IP/Extend IP/MAC IP/ARP ACL
- IGMP-snooping для мультимедийных приложений
- Зеркалирование портов и контроль пропускной способности
- Управление потоком IEEE802.3x
- Поддержка VLAN на основе портов/802.1Q Tag VLAN
- Поддержка IEEE802.3ad Port trunk с LACP
- Поддержка протокола Spanning Tree IEEE802.1d/802.1w/802.1s
- Поддержка класса обслуживания IEEE 802.1p
- Поддержка аутентификации пользователей IEEE 802.1x
- Защита от широковещательных штормов
- Поддержка DHCP-клиента, DHCP-ретранслятора, DHCP-сервера, DHCP-snooping
- Статическая маршрутизация, маршрутизация по правилам, RIP, OSPF, VRRP
- Системный журнал событий
- Управление через интерфейс командной строки
- Управление через Web / SNMP / SSH / Telnet / консоль
- CE класс A, LVD, ROHS2.0
Управляемый промышленный PoE++ коммутатор L3 на DIN рейку, 12 портов: 4x10GB SFP+ слота + 8x10/100/1000M RJ45 портов с PoE++ (IEEE802.3bt)
- IEEE802.3, IEEE 802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3ae, IEEE802.3bt
- 8 портов 10/100/1000 Base-TX с PoE++ (90 Вт, тип 4)
- 4 порта 10G SFP+
- Бюджет мощности 720 Вт
- Высокая пропускная способность — 96 Гбит/с
- Поддержка MLD Snooping
- Поддержка стандартного IP/Extend IP/MAC IP/ARP ACL
- IGMP-snooping для мультимедийных приложений
- Зеркалирование портов и контроль пропускной способности
- Управление потоком IEEE802.3x
- Поддержка VLAN на основе портов/802.1Q Tag VLAN
- Поддержка IEEE802.3ad Port trunk с LACP
- Поддержка протокола Spanning Tree IEEE802.1d/802.1w/802.1s
- Поддержка класса обслуживания IEEE 802.1p
- Поддержка аутентификации пользователей IEEE 802.1x
- Защита от широковещательных штормов
- Поддержка DHCP-клиента, DHCP-ретранслятора, DHCP-сервера, DHCP-snooping
- Статическая маршрутизация, маршрутизация по правилам, RIP, OSPF, VRRP
- Системный журнал событий
- Управление через интерфейс командной строки
- Управление через Web / SNMP / SSH / Telnet / консоль
- CE класс A, LVD, ROHS2.0
Неуправляемые промышленные PoE++ коммутаторы

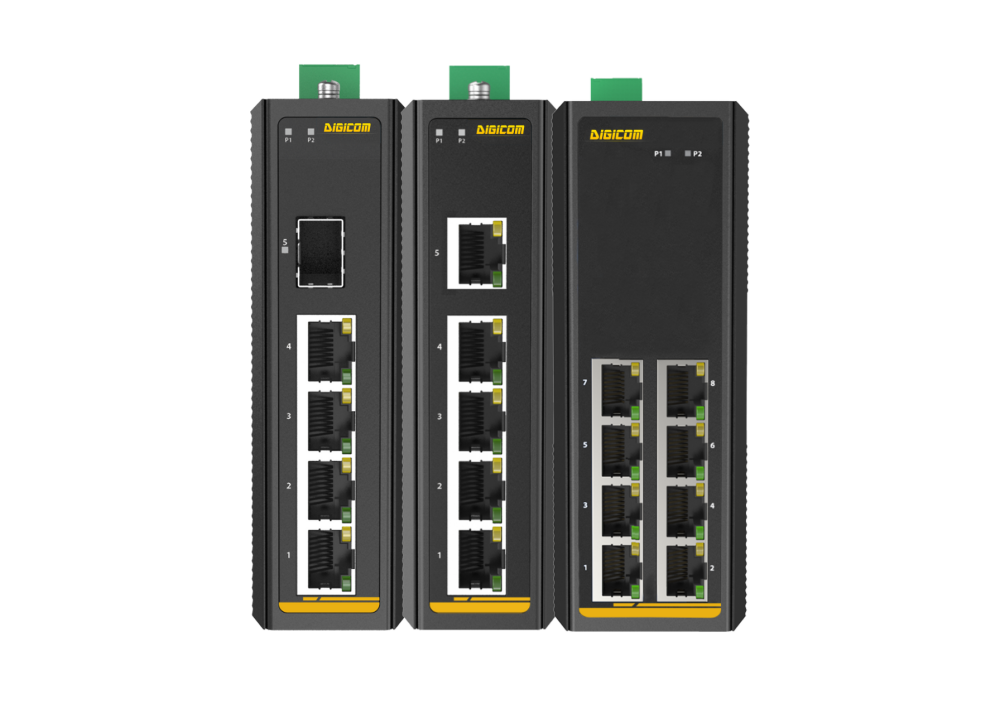

Неуправляемые промышленные PoE++ коммутаторы на DIN-Rail, от 4 до 26 портов: 0÷2 1000M SFP слота + 4÷24 10/100/1000M портов RJ45 с PoE++, IP40
Конфигурации
26 портов: 2GX24GEPB — 2x1000M SFP слота + 24х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt
10 портов: 2GX8GEPB — 2x1000M SFP слота + 8х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt
8 портов: 8GEPB — 8х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt
5 портов: 1GX4GEPB — 1x1000M SFP слот + 4х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt
5 портов: 5GEPB — 5х10/100/1000M портов RJ45 с PoE++ IEEE802.3 af/at/bt
4 порта: 2GX2GEPB — 2x1000M SFP слота + 2х10/100/1000M порта RJ45 с PoE++ IEEE802.3 af/at/bt
- От 4 до 24 портов RJ45 10/100/1000Base-T с PoE++
- От 0 до 2 слотов SFP 1000BASE-X
- PoE IEEE 802.3 af/at/bt
- Бюджет мощности 120/240 Вт
- Поддержка управления потоком IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима
- Неблокирующая архитектура коммутации, пересылка и фильтрация пакетов на полной скорости для максимальной пропускной способности
- Auto-MDI/MDIX устраняет необходимость в кросс-кабелях
- Поддержка автоматического изучения и отслеживания изменений MAC-адресов
- Порты с автосогласованием обеспечивают интеллектуальную интеграцию между оборудованием 10 Мбит/с, 100 Мбит/с и 1000 Мбит/с.
- Прозрачность VLAN IEEE 802.1Q
- Простота установки, режим Plug-and-play.
- Алюминиевый корпус IP40, конструкция без вентилятора.
- Питание 52–56 В постоянного тока с резервированием и защитой от обратной полярности.
- Установка на DIN-рейку и на стену.
- Рабочая температура от -40 до +75 °C.
Неуправляемые промышленные PoE++ коммутаторы на DIN-Rail, от 5 до 8 портов: 0÷1 100M SFP слотов + 4÷8 10/100M портов RJ45 с PoE++, IP40
- От 5 до 8 портов RJ45 10/100Base-T PoE++ с Auto-MDI/MDI-X
- От 0 до 1 слотов SFP 1000BASE-X
- PoE IEEE 802.3 af/at/bt
- Бюджет мощности 120/240 Вт
- Поддержка управления потоком IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима
- Неблокирующая архитектура коммутации, пересылка и фильтрация пакетов на полной скорости для максимальной пропускной способности
- Поддержка автоматического изучения и отслеживания изменений MAC-адресов
- Порты с автосогласованием обеспечивают интеллектуальную интеграцию между оборудованием 10 Мбит/с и 100 Мбит/с.
- Прозрачность VLAN IEEE 802.1Q
- Простота установки, режим Plug-and-play.
- Полностью алюминиевый корпус, компактная конструкция c пассивным охлаждением.
- Два входа питания 52–56 В постоянного тока.
- Защита от неправильного включения полярности питания
- Ударопрочная и виброустойчивая конструкция для промышленного применения
- Настройка с помощью программного обеспечения не требуется
- Монтаж на DIN-рейку или на ровную поверхность с помощью специальных кронштейнов (в комплекте)
- Рабочая температура от -40 до +75 °C.
- Класс защиты IP40.
