Обзор промышленных коммутаторов MORION от DIGICOM: объединение IT и OT на базе технологии 10BASE-T1L
Компания DIGICOM выпустила новые серии управляемых коммутаторов MORION, поддерживающих технологии Ethernet-APL и Ethernet-SPE на базе физического интерфейса 10BASE-T1L, позволяющий передавать Ethernet со скоростью 10 Мбит/с на значительно большие расстояния, чем классический 100/1000BASE-T. Эти технологии позволяют передавать данные и питание по одной витой паре на расстояние до 1 километра, что открывает новые возможности для промышленной автоматизации.
На основе 10BASE-T1L сформировались два близких, но принципиально различающихся направления:
- Ethernet-APL (Advanced Physical Layer) — прежде всего для технологической автоматизации, включая применение во взрывоопасных зонах и построение искробезопасных линий;
- Ethernet-SPE на базе 10BASE-T1L с PoDL — для промышленных, производственных и инфраструктурных объектов, где требуется передача данных и достаточно большой мощности по одной паре, но не требуется искробезопасность 2-WISE.
Объединение уровней управления
Раньше в промышленности существовала четкая граница:
- IT-уровень: SCADA-системы и панели операторов работали через классический Ethernet (обычно 100 Мбит/с).
- OT-уровень (поле): Датчики и исполнительные механизмы подключались к шинам RS-485 или HART.
Коммутаторы MORION стирают эту границу. Они позволяют объединить полевые устройства и системы управления в единую сеть, используя экономичный двухпроводной интерфейс с высокой скоростью передачи данных (до 10 Мбит/с), недоступной для традиционных шин.
Ethernet-APL/SPE относятся к физическому уровню и не определяют прикладной промышленный протокол. Это означает, что Ethernet-APL/SPE являются протокол-независимыми и поверх Ethernet-APL/SPE могут работать стандартные Ethernet- и IP-протоколы, такие как PROFINET, EtherNet/IP, HART-IP, OPC UA и другие Ethernet-based протоколы, включая протоколы с требованиями реального времени. Такая архитектура позволяет строить сквозные сети, где полевые устройства с поддержкой Ethernet-APL могут взаимодействовать с системами управления, использующими разные промышленные протоколы, без необходимости в шлюзах для преобразования протоколов. Это упрощает архитектуру системы, снижает затраты и способствует цифровизации промышленных процессов.
- MORION2000T-APL — Управляемый промышленный коммутатор Ethernet-APL/SPE для общепромышленных задач АСУ ТП. Выпускается в двух модификациях:
- Управляемый полевой 10BASE-T1L Ethernet-APL коммутатор (Ethernet-APL switch).
- Управляемый промышленный 10BASE-T1L SPE-коммутатор с PoDL (Ethernet-SPE switch / APL Power Switch)
- MORION2200T-APL-Ex — Управляемый полевой коммутатор Ethernet-APL (IS APL Field Switch) с искробезопасными 10BASE-T1L Spur-портами для взрывоопасных зон в отраслях непрерывных процессов.
- MORION2200T-SPE — Управляемый промышленный 10BASE-T1L SPE-коммутатор с PoDL для полевых сетей в отраслях непрерывных процессов.

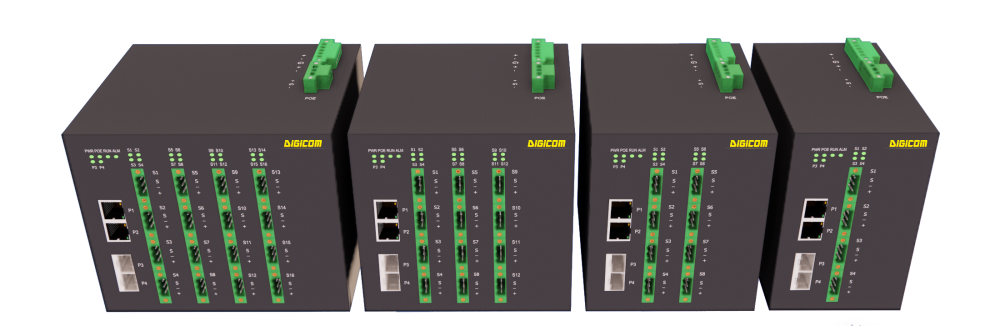

Линейка включает три специализированные серии, ориентированные на разные задачи:

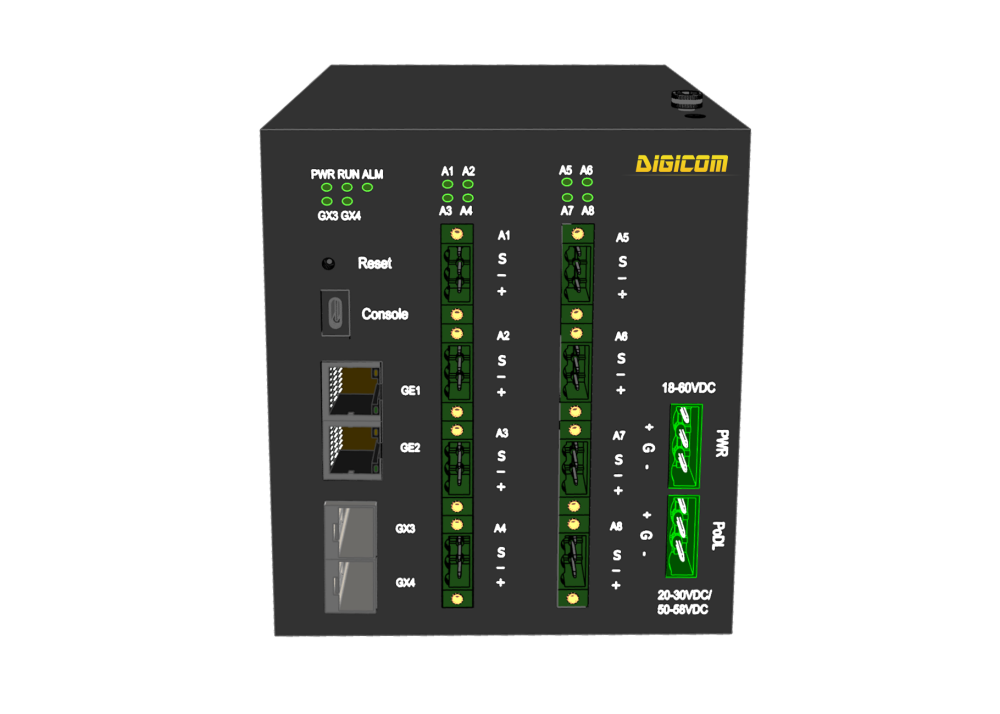

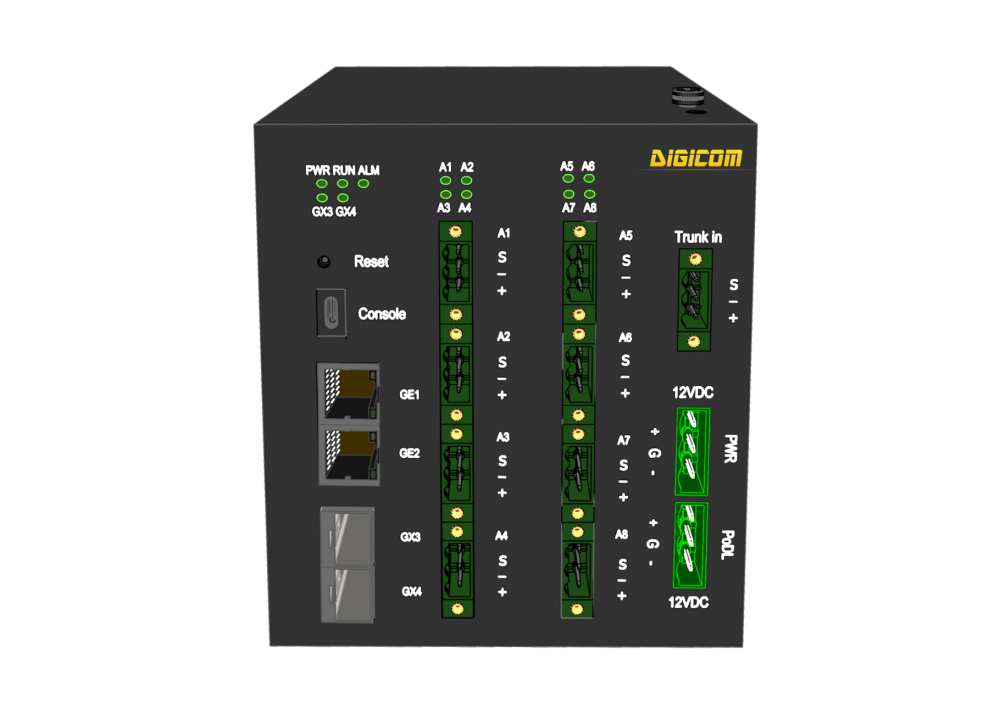

Отличия различных моделей Ethernet-APL/SPE коммутаторов DIGICOM серии MORION (на примере коммутаторов с 8 портами 10BASE-T1L)
Отличия различных моделей Ethernet-APL/SPE коммутаторов DIGICOM серии MORION |
||||
| Характеристика | MORION2008T-APL |
MORION2208T-APL-Ex Управляемый полевой коммутатор 10BASE-T1L Ethernet-APL (IS APL Field Switch) с искробезопасными APL Spur-портами |
MORION2208T-SPE Управляемый промышленный 10BASE-T1L SPE-коммутатор с PoDL |
|
| Модификация V1 Управляемый полевой коммутатор 10BASE-T1L Ethernet-APL (Ethernet-APL switch) с искробезопасными APL Spur-портами |
Модификация V2 Управляемый промышленный 10BASE-T1L SPE-коммутатор с PoDL (Ethernet-SPE switch / PoDL PSE) |
|||
| Позиционирование продукта | Устройство полевой связи APL для взрывоопасных зон в отраслях непрерывных процессов | SPE Ethernet-коммутатор для полевых сетей в отраслях непрерывных процессов. Модификацию можно использовать в качестве SPE Switch / PoDL PSE для питания удалённого совместимого 10BASE-T1L/PoDL устройства по линии SPE. | Управляемый полевой коммутатор APL с искробезопасными APL Spur-портами для взрывоопасных зон в отраслях непрерывных процессов | Универсальный SPE Ethernet-коммутатор для полевых сетей в отраслях непрерывных процессов |
| Нисходящие порты (Downlink) | 8* × 10BASE-T1L портов по IEEE 802.3cg, Ethernet-APL Spur Source класс A по IEC TS 63444, искробезопасность портов 2-WISE по IEC TS 60079-47 | 8* × SPE-портов (классы 2/9) | 8* × 10BASE-T1L портов по IEEE 802.3cg, Ethernet-APL Spur Source классов A/C по IEC TS 63444, искробезопасность 2-WISE по IEC TS 60079-47 | 8* × SPE-портов (классы 10/11/12 или 13/14/15) |
| Восходящие порты (Uplink) | 2×100M SFP + 2×100M RJ45 | 2×100M SFP + 2×100M RJ45 | 2×1G SFP + 2×1G RJ45 | 2 × 1G SFP + 2 × 1G RJ45 |
| Максимальная дальность передачи | 200 метров | 1000 метров | 200 метров | 1000 метров |
| Классы питания для Ethernet-APL / PoDL | Класс питания для Ethernet-APL: Класс A (12 В, 0,54 Вт) IEC TS 63444 |
Классы питания PoDL: Классы 2 (14,4–18VDC, 3 Вт) и 9 (45–57VDC, 50 Вт) (настраиваемые) IEEE 802.3bu |
Классы питания для Ethernet-APL: Класс A (12 В, 0,54 Вт) и класс C (12 В, 1,11 Вт) (настраиваемые) IEC TS 63444 |
Классы питания PoDL: Классы 10/11/12 или 13/14/15 (в зависимости от модификации) IEEE 802.3cg |
| Входное питание коммутатора | PWR: 9–60 В пост. тока | PWR: 9–60 В пост. тока | PWR: 12 В пост. тока Два варианта подключения питания. Вариант 1: Питание от внешнего источника питания:
|
PWR: 18–60 В пост. тока |
| Входное питание Ethernet-APL / PoDL | Ethernet-APL: 45–57 В пост. тока | PoDL: 45–57 В пост. тока | Ethernet-APL: 12 В пост. Тока | PoDL: 20–30 В пост. тока или 50–58 В пост. Тока |
| Стандарт искробезопасности | Соответствует IEC TS 60079-47 (2-WISE) |
Не искробезопасное исполнение | Соответствует IEC TS 60079-47 (2-WISE) |
Не искробезопасное исполнение |
| Работа во взрывоопасной среде | Искробезопасные APL Spur-порты для подключения полевых приборов во взрывоопасных зонах. Для работы всего устройства во взрывоопасной среде его необходимо помещать в отдельный взрывозащищенный корпус |
— | Искробезопасные APL Spur-порты для подключения полевых приборов во взрывоопасных зонах. Для работы всего устройства во взрывоопасной среде его необходимо помещать в отдельный взрывозащищенный корпус |
— |
| Синхронизация времени | Явно не поддерживается | Явно не поддерживается | Поддерживает IEEE 802.1AS и IEEE 1588-2019 | Поддерживает IEEE 802.1AS и IEEE 1588-2019 |
| Поддержка TSN | Не поддерживается | Не поддерживается | Поддерживает (Qbv, Qci, Qbu, Qch, Qav, Qcc) | Поддерживает (Qbv, Qci, Qbu, Qch, Qav, Qcc) |
| Протоколы резервирования | Только статическая агрегация | Только статическая агрегация | Поддерживает HSR/PRP, MRP, MSTP | Поддерживает PRP/HSR, MRP, MSTP |
| Протокол SCCP | Не поддерживается | Не поддерживается | Не поддерживается | Поддерживается |
| Интерфейсы управления | CLI, SSH, WEB, SNMPv1/v2, LLDP | CLI, SSH, WEB, SNMPv1/v2, LLDP | CLI, SSH, WEB, SNMPv1/v2, NETCONF | CLI, SSH, WEB, SNMPv1/v2, NETCONF |
| Отраслевые стандарты / сертификаты | Общепромышленный, энергетика (IEC61850-3), железнодорожный транспорт (EN50155) | Общепромышленный, энергетика (IEC61850-3), железнодорожный транспорт (EN50155) | Общепромышленный, энергетика, железнодорожный транспорт, управление дорожным движением (NEMA TS-2) | Общепромышленный, энергетика, железнодорожный транспорт, управление дорожным движением (NEMA TS-2) |
| Габариты (Ш × В × Г) |
113 × 136 × 132 мм | 113 × 136 × 132 мм | 116 × 136 × 132 мм | 116 × 136 × 132 мм |
| Статус | Серийный выпуск, доступны для заказа | Серийный выпуск, доступны для заказа | В разработке. Опытные образцы 4-й кв. 2026 г. | В разработке. Опытные образцы 4-й кв. 2026 г. |
* Примечание: Возможна разработка под заказ модификаций с 4/12/16 портами 10Base-T1L
Все типы устройств оснащены портами 10Base-T1L с поддержкой технологии передачи электропитания и Ethernet-данных одновременно по одной симметричной витой паре, с разъемами IEC 63171-2 (компактные промышленные 3-х контактные клеммные колодки).
Устройства (в зависимости от модели) соответствуют стандартам IEEE 802.3cg (передача данных на скорости 10 Мбит/с по одной паре — 10 Mb/s Single Pair Ethernet 10BASE-T1L), IEEE 802.3bu (питание через одну пару проводников Ethernet — Power over Data Lines (PoDL) for Single-Pair Ethernet), IEC TS 63444:2026 (профили портов 10BASE-T1L: APL и SPE, питание, Trunk/Spur, Power Classes, длины линий, в т.ч. искробезопасные APL-профили — Ethernet-APL / Ethernet-SPE Port Profiles), IEC TS 60079-47 (концепция 2-Wire Intrinsically Safe Ethernet для искробезопасных Ethernet-APL-сегментов — 2-WISE: Intrinsically Safe 2-Wire Ethernet), IEC 60079-11 (Искробезопасная электрическая цепь «i» — Intrinsic Safety «i»).
Краткое резюме ключевых различий:
- Скорость восходящих каналов (uplink): MORION2008T-APL оснащён портами uplink со скоростью 100 Мбит/с, тогда как две другие модели предлагают гигабитные (1 Гбит/с) uplink-порты для работы с более высокими требованиями к пропускной способности.
- Искробезопасность: MORION2208T-APL-Ex специально разработан как устройство с искробезопасными APL портами для подключения полевых устройств во взрывоопасных зонах 0/1, тогда как MORION2208T-SPE не искробезопасный и ориентирован для обеспечения дальней связи (1000 м) в общепромышленных полевых сетях.
- Расширенные функции: MORION2208T-APL-Ex и MORION2208T-SPE поддерживают TSN (сети с чувствительным ко времени трафиком), точную синхронизацию времени по PTP и протоколы высоконадёжного резервирования HSR/PRP. MORION2008T-APL не обладает этими возможностями и позиционируется как более базовое решение.
- Дальность передачи: MORION2208T-SPE и MORION2008T-APL V2 поддерживают максимальную дальность до 1000 метров, что значительно превышает лимит в 200 метров для APL-моделей, что делает его более подходящим для распределённых полевых развертываний.
- Гибкость питания: MORION2208T-APL-Ex предлагает два способа питания (внешний источник 12 В или питание от коммутатора типа APL Power Switch через порт Trunk in), тогда как MORION2008T-APL поддерживает более широкий диапазон напряжений питания PWR (9–60 В) с возможностью питания полевых устройств APL при напряжении 45–57 В, а MORION2208T-SPE поддерживает диапазон напряжений питания PWR (18–60 В) с возможностью питания PoDL для полевых устройств при напряжении 20-30 В или 50-58 В
Функции мониторинга и управления сетью
Для обеспечения стабильной работы протяженных линий связи коммутаторы MORION предлагают расширенные инструменты контроля:
- Мониторинг сигнала: Измерение соотношения сигнал/шум (SNR) и коэффициента ошибок битов (BER). Это помогает выявлять деградацию кабеля и предотвращать сбои.
- VLAN (Виртуальные сети): Логическая изоляция трафика. Позволяет разделить потоки данных управления, мониторинга и настройки, защищая критические процессы от широковещательных штормов.
- Агрегирование портов (Trunking): Объединение нескольких медленных линий T1L в один быстрый магистральный канал (uplink) для надежной агрегации данных.
- Multicast и IGMP Snooping: Эффективная работа многоадресного трафика. Пакеты отправляются только тем устройствам, которым они нужны, что сохраняет пропускную способность линии 10 Мбит/с.
- Резервирование сети: Поддержка протоколов STP/RSTP/MSTP и протоколов кольцевого резервирования MRP/PRP/HSR/TSN для кольцевых топологий гарантирует бесперебойную работу производства даже при повреждении кабеля.
- Работа в синхронизированных сетях: Поддержка протокола точной синхронизации времени PTP (IEEE 1588‑2019).
Кибербезопасность промышленного уровня
С переходом на Ethernet каждое полевое устройство становится потенциальной точкой входа для злоумышленника. Поэтому защита встроена в архитектуру самих коммутаторов:
- Минимизация рисков: Возможность отключать неиспользуемые протоколы и сервисы.
- Шифрование: Управление через безопасные протоколы HTTPS/SSL и SSH защищает пароли и конфигурацию от перехвата.
- Защита от шторма: Механизмы предотвращения перегрузки сети избыточным трафиком.
Ethernet-APL/SPE является протокол-независимым физическим уровнем и совместим с любыми Ethernet-базированными протоколами верхних уровней (PROFINET, EtherNet/IP, HART-IP, OPC UA и др.).
Таким образом, коммутаторы MORION представляют собой готовое решение для построения современной, надежной и безопасной единой инфраструктуры предприятия, объединяющей информационные (IT) и производственные (OT) технологии.
