Управляемый встраиваемый промышленный коммутатор L3 серии ZIRCON3828HP предназначен для построения надежных и отказоустойчивых промышленных сетей передачи данных. Его архитектура включает в себя 16 портов Ethernet RJ45/SFP 1 Гбит/с и 4 порта Uplink SFP+ с пропускной способностью 10 Гбит/с. Для повышения производительности устройство оснащается специализированным аппаратным процессором и фирменной прошивкой, обеспечивающей стабильную работу системы.
Ключевые особенности:
- Высокая надежность: использование проверенных компонентов и технологий гарантирует продолжительную эксплуатацию даже в условиях повышенных нагрузок.
- Безопасность: поддержка протокола IPv4 и IPv6, реализация механизмов динамической маршрутизации, функций контроля качества обслуживания QoS и фильтрации пакетов ACL обеспечивают высокий уровень защиты данных.
- Простота управления: наличие инструментов управления сетевыми функциями L3 позволяет эффективно настраивать политику маршрутизации и обеспечивать стабильность сети.
- Резервирование линий связи: быстрое восстановление линий связи обеспечивается применением протоколов резервирования STP/RSTP/MSTP, ITU-T G.8032 Ethernet Ring, ERPS, MRP, DG-Ring.
- Резервирование питания: поддерживается защита от сбоев питания и резервное подключение второго источника.
- Устойчивость к сложным условиям эксплуатации: оборудование рассчитано на работу в жестких условия окружающей среды в диапазоне от -40 до +85°C , соответствует стандартам электромагнитной совместимости 4 и требованиям промышленной механики.
- Соответствие отраслевым нормам: продукт соответствует требованиям согласно стандарту МЭК 61850-3, рекомендован для предприятий энергетического сектора.
- Синхронизация: встроенная поддержка стандарта синхронизации IEEE 1588v2 (PTP) способствует интеграции оборудования в централизованные системы мониторинга и управления объектами критической инфраструктуры.
Применение данной серии коммутаторов оправдано в крупных инфраструктурных проектах, включая предприятия нефтегазового комплекса, металлургии, железнодорожного транспорта и энергетики, обеспечивая высокую производительность и безопасность обработки данных при минимальных затратах на обслуживание.
Данное устройство является оптимальным выбором для реализации комплексных решений автоматизации и управления технологическими процессами в современных производственных системах.
Конфигурация
4X8GX8GE — 4*1/2,5/10GB слота + 8*1GB слотов SFP + 8*1GBRJ45 портов
Интерфейсы
·1/2,5/10GB SFP+ слоты
·100/1000Base-X SFP слоты
·10/100/1000Base-T(X), RJ45
·Консольный порт Micro-USB port, RS232 TX/RX
Безопасность
·Поддержка аутентификации IEEE 802.1x на основе порта/MAC, поддержка протоколов аутентификации RADIUS и TACACS+, механизм IP Source Guard;
·Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене;
·Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов;
·Поддерживает механизмы идентификации и фильтрации потоков ACL. Фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешений, а также обеспечивает гибкий и безопасный контроль доступа.
Протоколы резервирования
·Поддерживает протоколы резервирования STP/RSTP/MSTP;
·Поддерживает протоколы кольцевого резервирования ERPS ITU-TG.8032 (<20 мс), MRP, DG-Ring (≤15 мс).
Аппаратно-программные возможности
·VLANIEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN, Voice VLAN в соответствии с их потребностями;
·Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями SP, WRR;
·Управление многоадресными рассылками, поддержка протоколов IGMPv1/v2/v3, MLDv1/v2, функций IGMPsnooping, MLDsnooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;
·Поддержка динамической или статической маршрутизации (определение пользователей по IP, MAC, VLAN, PORT и т. д.), поддержка протоколов RIP, OSPF, VRRP;
·Статическая агрегация портов, поддержка протокола LACP;
·Поддержка зеркалирования портов;
·Ограничение скорости порта.
Стабильная работа
·Низкое энергопотребление (серия Green Industrial Ethernet), пассивное охлаждение без вентилятора;
·Индикация состояния устройства с помощью LED индикаторов (PWR, Run, Alm, Link/Act, Speed).
Управление и обслуживание
·Веб-управление, командная строка CLI (консоль, Telnet), SNMP (v1/v2/v3);
·HTTPS, SSH v2;
·Дистанционный мониторинг сети RMON, системный журнал Syslog.
Работа в синхронизированных сетях
·Поддержка IEEE1588v2 (PTP)
Характеристики и функции |
Значение/Описание |
Характеристики интерфейсов и разъемов |
|
Общее кол-во портов |
20 |
Порты 10/100/1000M RJ45 |
8 |
Порты 100/1000M SFP |
8 |
Порты 1/2,5/10Gb SFP+ |
4 |
Консольный порт |
Micro-USB port, консольный порт RS232 TX/RX |
Параметры Ethernet портов |
|
Порты RJ45 |
Порты 10/100/1000Base-T(X) с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X |
Оптические порты |
Одномодовый/многомодовый оптический порт SFP |
Расстояние передачи |
|
Витая пара |
100 м, категория CAT5, CAT5e |
Многомодовое оптоволокно |
850нм 550м |
Одномодовое оптоволокно |
1310нм 10км/40км(1000M), 1550нм 60км/80км(1000M) |
Стандарты и технологии |
|
IEEE 802.3i (10Base-T) |
|
IEEE 802.3u (100Base-TX, 100Base-FX) |
|
IEEE 802.3ab (1000Base-T) |
|
IEEE 802.3z (1000Base-SX/LX/CX) |
|
IEEE 802.3ae (10GBase-SR/LR) |
|
IEEE 802.3x (управление потоком) |
|
IEEE 802.3ad (агрегация портов) |
|
IEEE 802.3az (Energy-Efficient Ethernet (EEE)) |
|
IEEE 802.1d (STP) |
|
IEEE 802.1p (приоритеты сетевого трафика, QoS) |
|
IEEE 802.1q (VLAN) |
|
IEEE 802.1w (RSTP) |
|
IEEE 802.1s (MSTP) |
|
IEEE 802.1x (Network Access Control) |
|
IEEE 802.1ab (LLDP) |
|
IEEE 802.1ad |
|
Безопасность |
|
Функции безопасности |
Поддержка аутентификации IEEE 802.1x |
HTTPS |
|
SSH v2 |
|
RADIUS |
|
TACACS+ |
|
DHCP Server/Client/Relay/snooping |
|
Аутентификация по MAC-адресу |
|
Ограничения скорости порта |
|
IP Source Guard |
|
Защита от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов |
|
VLAN |
|
Функции VLAN |
IEEE802.1Q VLAN |
VLAN на основе MAC |
|
VLAN на основе протокола |
|
VLAN на основе IP-подсети |
|
Поддержка 4K VLAN на порт |
|
GVRP |
|
GMRP |
|
MVR |
|
Режимы порта: доступ, магистраль (trunk), гибридный |
|
Резервирование соединений |
|
Протоколы резервирования |
STP (IEEE802.1d) |
RSTP (IEEE802.1w) |
|
MSTP (IEEE802.1s) |
|
Протоколы кольцевого резервирования |
ITU-T G.8032 Ethernet Ring Protection (ERPS) |
MRP |
|
DG-Ring |
|
Управление многоадресными рассылками |
|
Функции |
IGMP v1/v2/v3 snooping |
MLD v1/v2 snooping |
|
Агрегация портов |
|
Поддержка LACP |
LACP/Link |
22 группы агрегации, каждая группа агрегации поддерживает 8 портов |
|
Статическая агрегация |
Поддерживается |
Зеркалирование портов |
|
Поддержка зеркалирования |
Поддерживается |
Двунаправленное зеркальное отображение данных на основе порта |
Поддерживается |
Приоритизация (QoS) |
|
Приоритизация |
IEEE 802.1p |
Конфигурация DSCP |
Поддерживается |
Взвешенные и приоритетные очереди |
Поддерживается |
Ограничение скорости потока |
Поддерживается |
Фильтрация пакетов на основе потоков |
Поддерживается |
Количество очередей вывода каждого порта |
8 |
Сопоставление приоритетов 802.1p / DSCP |
Поддерживается |
Diff-Serv QoS, Priority Mark/Remark |
Поддерживается |
Алгоритм планирования очереди |
SP |
WRR |
|
Управление доступом (ACL) |
|
Список управления доступом ACL |
Поддерживается |
Выдача ACL |
на основе порта |
на основе порта и VLAN |
|
Фильтрация пакетов от L2 до L4, сопоставление первых 80-байтовых сообщений. Предоставляет ACL на основе MAC-адреса, MAC-адреса назначения, IP-источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т. д. |
|
Управление синхронизацией |
|
PTP IEEE1588v2 |
|
Функции 3 уровня |
|
RIP v1/v2 |
|
OSPF |
|
VRRP |
|
Pingv6, Telnetv6, ICMPv6 |
|
IPv4, максимально групп 255 |
|
Интерфейс IPv4/IPv6 VLANIF поддерживает до 128 |
|
Статическая маршрутизация IPv4/IPv6/маршрут по умолчанию поддерживает до 128 записей |
|
Функция управления сетью L3, управление двойным стеком IPv4/IPv6 |
|
Динамическая маршрутизация IPv4, RIPv1/v2, OSPFv2, 3000 записей маршрутизации |
|
Динамическая маршрутизация IPv6 OSPFv3, управление IPv6, 1000 записей маршрутизации |
|
Маршрутизация и переадресация уровня 3, поддержка связи между различными сегментами сети и различными виртуальными локальными сетями. |
|
Возможности сетевого управления |
|
Интерфейсами |
IEEE802.3X (полнодуплексный) |
Защита от перегрева порта |
|
Автоматический спящий режим порта без подключения |
|
Настройка энергосбережения порта Green Ethernet |
|
Контроль широковещательного шторма на основе скорости передачи порта |
|
Оптический порт SFP+ Цифровая диагностика DDMI в режиме реального времени |
|
Ограничение скорости потока сообщений в порте. |
|
Аппаратные характеристики |
|
Таблица MAC-адресов |
32K |
Буфер пакетов |
32Mbit |
Скорость пересылки пакетов |
84млн.пакетов/сек. |
Задержка |
<5 мкс |
Управление потоком (Flow Control) |
Управление потоком IEEE 802.3x, обратное давление (Back Pressure) |
Метод передачи |
Store-And-Forward – cохранение и пересылка |
Питание |
|
Источник питания |
Встроенный |
Входное напряжение |
21VDC (14.7VDC-27.3VDC) |
Резервирование |
Два входа питания |
Потребляемая мощность |
≤15Вт |
Подключение питания |
5-контактная клеммная колодка с шагом 5,08 мм |
Выводы аварийной сигнализации |
3-контактная клеммная колодка с шагом 3,81 мм |
Защита электропитания |
Поддержка защиты от обратного подключения, защита от перенапряжения, защита от перегрузки по току, сигнальные выходы |
Управление и обслуживание |
|
Управление |
Веб-интерфейс |
CLI-консоль |
|
Telnet |
|
SNMP v1/v2/v3 |
|
Журналирование, статистика и подсчет трафика |
Syslog |
RMON |
|
Светодиодная индикация |
|
Питание |
Pwr1/Pwr2 |
Системный индикатор |
Run: |
Индикатор порта |
Зеленый LED для порта Link/Act: |
Аварийный индикатор |
Alm |
Соответствие |
|
Электромагнитная совместимость (EMC) |
|
Электромагнитные помехи (EMI) |
FCC часть 15, подраздел B, класс A, EN 55022, класс A |
Электромагнитная восприимчивость (EMS) |
IEC61000-4-2(ESD) Уровень 3 |
IEC61000-4-3 (RS) превышает Уровень 3 |
|
IEC61000-4-4 (EFT) Уровень 3 |
|
IEC61000-4-5 (Surge) Уровень 3 |
|
IEC61000-4-6 (CS) Уровень 2 |
|
IEC61000-4-8 |
|
IEC61000-4-11 |
|
IEC61000-4-16 |
|
Механические воздействия |
|
Вибрация: IEC60068-2-6 |
|
Удар: IEC60068-2-27 |
|
Падение: IEC60068-2-32 |
|
Требования к окружающей среде |
|
Рабочая температура: |
от -40 до +85°C |
Температура для хранения: |
от -40 до +85°C. |
Относительная влажность: |
от 5 до 95% (без конденсации). |

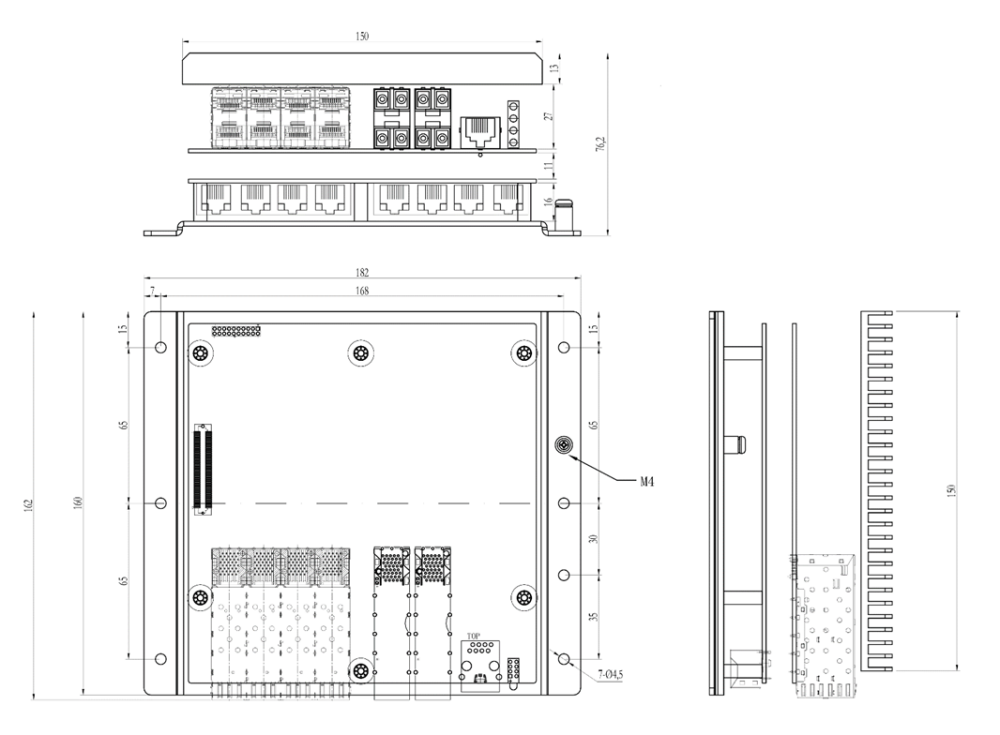

Физические характеристики |
|
Габариты |
TBD |
Вес |
TBD |
Гарантия |
5 лет |
| Артикул | Описание |
| ZIRCON3820HP-SB-BA-4X8GX8GE-L4 | Встраиваемый промышленный коммутатор L3, 20 портов:
|
