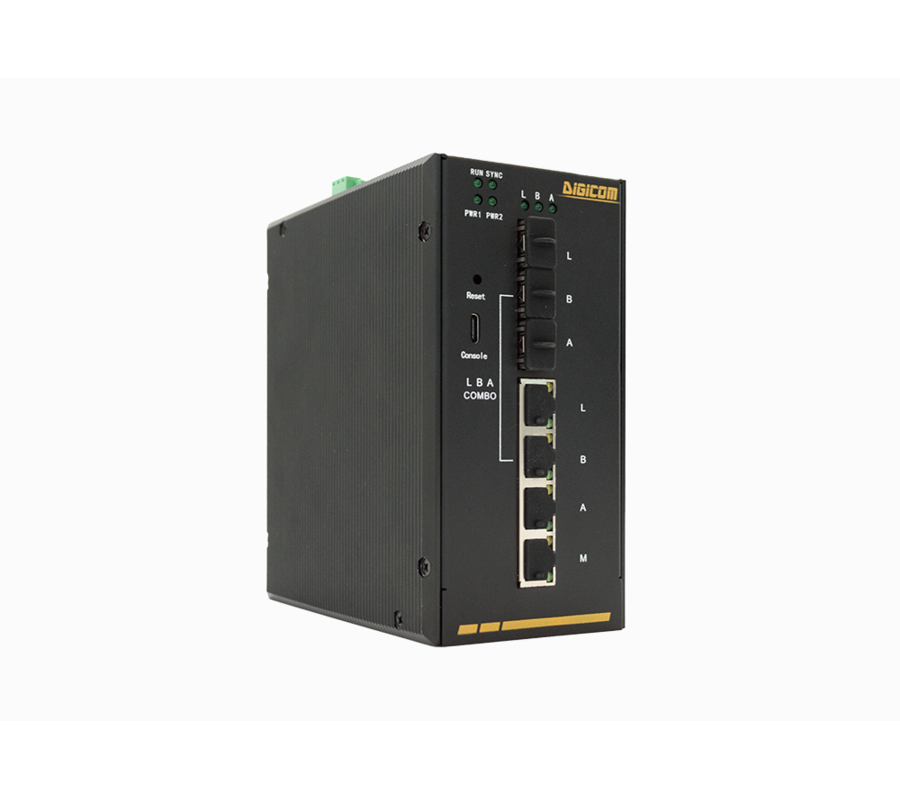

Коммутатор IRID2503T-3G-HV специально разработан для удовлетворения требований высоконадежных промышленных сетей, реализуя протоколы PRP (Parallel Redundancy Protocol) и HSR (High Availability Seamless Redundancy), которые соответствуют стандартам IEC62439-3. IRID2503T-3G обеспечивает нулевую потерю пакетов в случае отказа одной точки, создавая высоконадежную сеть Ethernet. Благодаря полному аппаратному решению FPGA (Field-Programmable Gate Array), коммутатор может реализовывать программно-конфигурируемые протоколы HSR и PRP на одном и том же оборудовании, обеспечивая чрезвычайно низкую задержку в сети. Redbox поддерживает IEEE 1588v2 (PTP), обеспечивая высокоточную синхронизацию часов через сеть HSR/PRP.
Ключевые особенности
- Поддерживает PRP (IEC62439-3-4) и HSR (IEC62439-3-5)
- Комбинированные (SFP/RJ45) порты HSR/PRP
- Поддерживает аппаратную реализацию PTP IEEE1588v2
- Поддерживает режим работы Quadbox
- Выделенный порт управления (out-of-band management port)
- Соответствует стандартам IEC61850-3, IEC61850-8-1 (MMS) и IEEE1613
Информация носит предварительный характер и может быть изменена.
Характеристики |
Описание |
Интерфейсы |
3*Combo порта 100/1000M (SFP/RJ45), из них: |
Выводы аварийной сигнализации |
3-контактная клеммная колодка с шагом 5,08 мм |
Технологии резервирования |
PRP, время восстановления после сбоя 0 мс |
HSR, время восстановления после сбоя 0 мс |
|
Сопряжение PRP/HSR |
|
Управление и обслуживание |
Управление через консоль, веб-интерфейс и Telnet |
SNMPv1/v2/v3 |
|
DHCP-клиент |
|
Обновление программного обеспечения |
|
Загрузка/скачивание конфигурации |
|
FTP |
|
Syslog |
|
Аварийная сигнализация по портам и аварийная сигнализация по использованию памяти/процессора |
|
Тестирование кабелей |
|
IEC61850 MMS сервер |
|
Синхронизация |
PTPv2 (IEEE1588-2008) TC, точность синхронизации до 1 мкс |
NTP |
|
SNTP |
|
Безопасность |
SSH |
SFTP |
|
Стандарты |
IEEE 802.3ab(1000Base-T) |
IEEE 802.3z(1000Base-SX/LX) |
|
IEEE 802.3u (100Base-TX and 100Base-FX) |
|
IEC62439-3-5(HSR) |
|
IEC62439-3-4(PRP) |
|
IEEE1588v2 (PTP) |
|

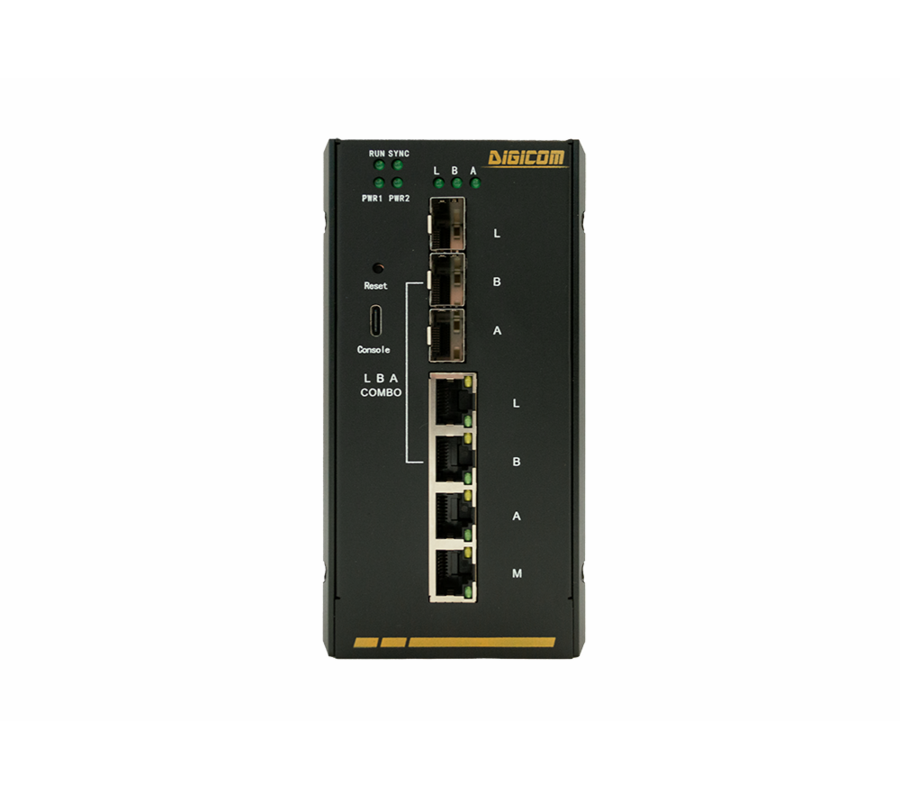

Светодиодная индикация |
Индикаторы питания: PWR1, PWR2 |
Индикатор работы: Run |
|
Индикатор предупреждения: Alarm |
|
Индикаторы интерфейса: L, B, A |
|
Индикатор синхронизации: SYNC |
|
Индикатор порта: Link/ACT |
|
Кнопка "Сброс" |
Есть |
Питание |
|
Потребляемая мощность |
<8 Вт |
Напряжение питания |
110-240VAC, 50/60Hz, 110-220VDC (85-264VAC/77-300VDC) |
Подключение питания |
3-контактная клеммная колодка с шагом 7.62 мм |
Защита электропитания |
Поддержка защиты от обратного подключения, защита от перенапряжения, защита от перегрузки по току, |
Резервирование питания |
Нет |
Физические характеристики |
|
Корпус изделия |
Металлический |
Охлаждение |
Естественное охлаждение, без вентиляторов |
Класс защиты |
IP40 |
Габариты (ДхВхГ) |
85x145x142 мм |
Вес |
1.3 кг |

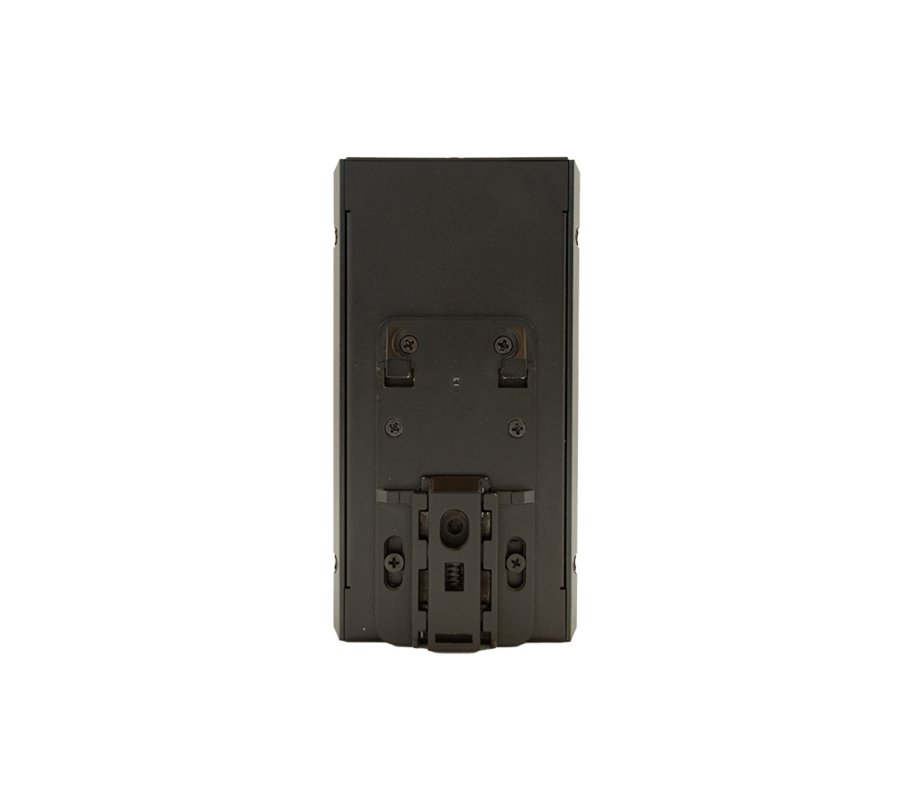

Способ установки |
на DIN-рейку, настенный |
Наработка на отказ |
60000 ч. |
Гарантия |
5 лет |
Соответствие |
|
CE, FCC |
|
EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 |
|
IEC61850-3, IEEE1613 |
|
IEC 62368-1, EN 62368-1 |
|
EN 50121-4 |
|
Электромагнитная совместимость (EMC) |
|
Электромагнитные помехи (EMI) |
FCC CFR47 Часть 15,EN55022/CISPR22,Class A |
Электромагнитная восприимчивость (EMS) |
IEC61000-4-3(RS):10V/m (80~2000MHz) |
IEC61000-4-4(EFT): Кабель питания: ±4кВ, Кабель данных: ±2кВ |
|
IEC61000-4-16(передача синфазного сигнала): 30В, 300В (1с) |
|
IEC61000-4-2(ESD): ±8кВ контактный разряд, ±15кВ воздушный разряд |
|
IEC61000-4-6(передача радиочастот): 3В (10кГц-150кГц); 10В (150кГц~80МГц) |
|
IEC61000-4-5(перенапряжение): Силовой кабель: CM±4kV/DM±2kV, кабель данных: ±2kV |
|
Механические воздействия |
Вибрация: IEC60068-2-6 |
Удар: IEC60068-2-27 |
|
Падение: IEC60068-2-32 |
|
Требования к окружающей среде |
|
Рабочая температура |
от -40 до +75°C. |
Температура для хранения |
от -40 до +85°C. |
Относительная влажность |
от 5 до 95% (без конденсации). |
Артикул |
IRID2503T-Ports-PS1-PS2 |
|
Кодификатор |
Обозначение |
Описание |
Ports: Порты |
3G |
3*100/1000M Combo порта |
PS1, PS2: Источник питания |
HV |
100-240VAC, 50/60 Гц; |
L2 |
24-48VDC(18-72VDC) |
|
| Артикул | Описание |
| IRID2503T-3G-HV | Промышленный коммутатор L2 Redbox:
|
| Артикул | Описание |
| IRID2503T-3G-HV-HV | Промышленный коммутатор L2 Redbox:
|
| IRID2503T-3G-L2-L2 | Промышленный коммутатор L2 Redbox:
|
| Техническая спецификация Redbox серии IRID2503T |
