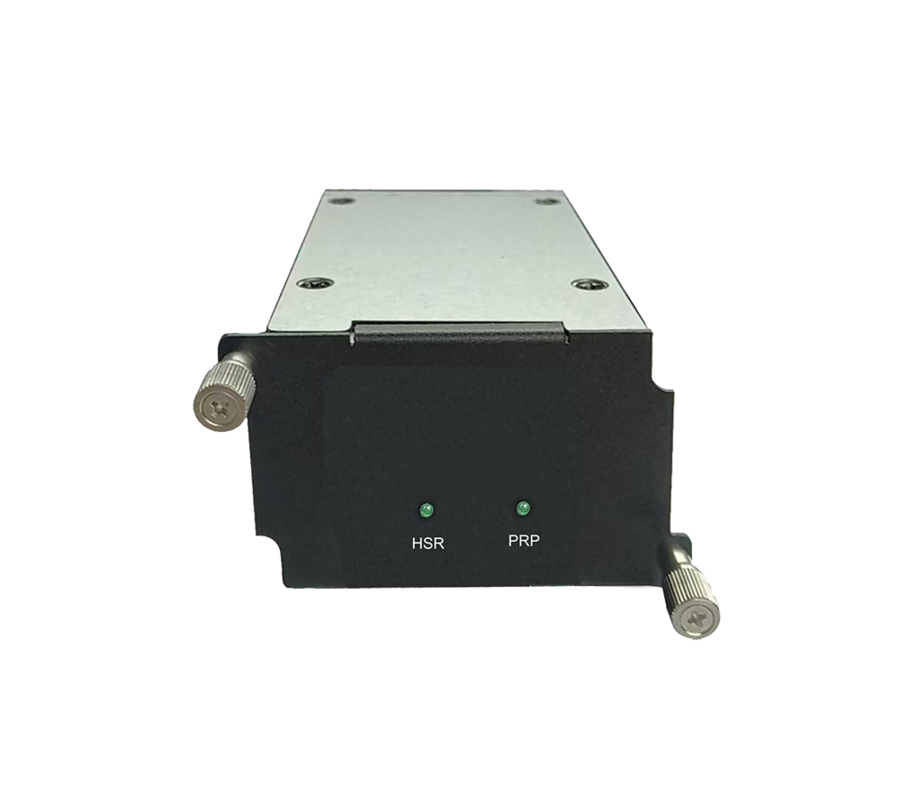

SM3.8-PRP/HSR-1U — это подключаемый модуль Redbox, специально разработанный для серии ZIRCON3828SMP, реализующий как IEC62439-3-5/HSR (протокол бесшовного резервирования), так и IEC62439-3-4/PRP (протокол параллельного резервирования).
Выбор режима HSR и PRP настраивается в программном обеспечении. Данный модуль Redbox представляет собой полноценное аппаратное решение на базе FPGA с низкой задержкой переключения и высокой эффективностью связи. При использовании модуля HSR/PRP в составе платформы ZIRCON3828SMP реализуется полноценная функция Redbox, что позволяет создать надежную резервную сеть с нулевым временем восстановления и нулевой потерей пакетов.
Ключевые особенности
- Встраиваемый модуль для платформы ZIRCON3828SMP;
- Полностью аппаратное решение на базе FPGA с низкой задержкой переключения;
- Соответствие стандартам HSR (IEC62439-3-5) и PRP (IEC62439-3-4);
- Поддержка горячей замены (замена только на аналогичный).
| Интерфейсы | Нет внешних интерфейсов (только внутренние интерфейсы для подключения к материнской плате). |
| Настройка | Можно настроить в режиме Redbox любые 2 порта в интерфейсных модулях платформы |
| Световая индикация | 2 светодиода индикации режимов HSR, PRP |
| Физические характеристики | Корпус: Металл, без вентиляторов |
| Класс защиты: IP40 | |
| Габариты (ШxВxГ): 55×41×102 мм | |
| Вес: 0.350 кг | |
| Требования по питанию | Входное напряжение: 3.3VDC |
| Клемма питания: интерфейс ERNI | |
| Энергопотребление: <5 Вт | |
| Требования к окружающей среде | Рабочая температура: от -40 до +75°C |
| Температура для хранения: от -40 до +85°C | |
| Относительная влажность: от 5 до 95% (без конденсации) | |
| Гарантия | 5 лет |
| Артикул | Описание |
| SM3.8-PRP/HSR-1U | Модуль поддержки PRP/HSR, 1U |
| Артикул | Описание |
| ZIRCON3828SMP-L3GTP | Шасси модульного коммутатора L3, до 24G порта SFP/RJ45, 4 слота 10G SFP+, поддержка TSN, 1588v2 (PTP), MЭК 61850-3, МЭК 61850-8-1 (MMS, COOSE), PoE (IEEE802.3af/at/bt класс 5), резервирование STP/RSTP/MSTP, MRP, ERPS, PRP/HSR, DG-Ring, 2 слота для БП (24VDС, 48VDC, 220VAC/VDC на выбор) с возможностью горячей замены, 2 входа для подключения внешних блоков питания для PoE (48-57VDC, бюджет PoE 600 Вт) |
| ZIRCON3828SMP-L2GTP | Шасси модульного коммутатора L2, до 24G порта SFP/RJ45, 4 слота 10G SFP+, поддержка TSN, 1588v2 (PTP), MЭК 61850-3, МЭК 61850-8-1 (MMS, COOSE), PoE (IEEE802.3af/at/bt класс 5), резервирование STP/RSTP/MSTP, MRP, ERPS, PRP/HSR, DG-Ring, 2 слота для БП (24VDС, 48VDC, 220VAC/VDCна выбор) с возможностью горячей замены, 2 входа для подключения внешних блоков питания для PoE (48-57VDC, бюджет PoE 600 Вт) |
| SM3.8-4GX-1U | Интерфейсный модуль 4x100/1000Base-X SFP слота, 1U |
| SM3.8-4GE-1U | Интерфейсный модуль 4×10/100/1000Base-T(X) RJ45 порта, 1U |
| SM3.8-4GEP-1U | Интерфейсный модуль 4x10/100/1000Base-T(X) RJ45 порта с PoE, 1U |
| SM3.8-PSU-HV | Модуль блока питания для установки в слоты PS1 и PS2, 110/220 В (110 ~ 220 В пост./ 100 ~ 240 В перем.), для системы коммутатора, с возможностью горячей замены, 1U |
| SM3.8-PSU-L1 | Модуль блока питания для установки в слоты PS1 и PS2, 48 В (36-72 В пост.), для системы коммутатора, с возможностью горячей замены, 1U |
| SM3.8-PSU-L3 | Модуль блока питания для установки в слоты PS1 и PS2, 24 В (10-36 В пост.), для системы коммутатора, с возможностью горячей замены, 1U |
Техническая спецификация ZIRCON3828SMP
