По мере модернизации сетей, предполагающей переход от устаревшей полевой шины к промышленному Ethernet, коммуникационная инфраструктура становится основой подключения к коммуникациям промышленного предприятия. Однако разработка перспективных, надежных и масштабируемых решений для промышленного Ethernet, которые могут поддерживать несколько старых и новых протоколов,— задача трудная и ресурсоемкая. Для создания систем, обеспечивающих интеграцию данных, синхронизацию и межсистемное взаимодействие, и нужны коммутаторы Ethernet-APL. Серия промышленных полевых коммутаторов MORION2200TP-APL-TSN – это управляемый коммутатор с поддержкой Ethernet APL для подключения полевых приборов и устройств, работающих по протоколу 10Base-T1L, в общую промышленную сеть. Включает в себя устройства с 4, 8, 12, 16 портами APL с искробезопасным питанием Ex ic и дальностью передачи данных по двухпроводной линии более 1000 метров.

Ключевые особенности:

• Использование всего одной витой пары кабеля снижает затраты на материалы и упрощает установку, экономя драгоценное время и ресурсы;
• Передача данных и доставка электропитания полевым устройствам по одному кабелю, устраняет необходимость в выделенных линиях электропередачи;

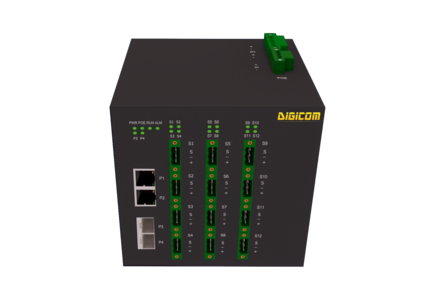

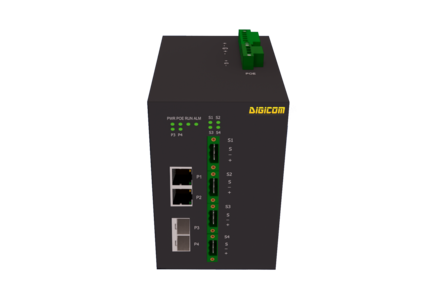

• Поддерживает полнодуплексный режим со скоростью передачи данных до 10 Мбит/с, что более чем в 300 раз быстрее других протоколов полевой коммуникации
• Поддерживает бесшовную связь на большие расстояния > 1000 метров;
• Взрывозащита и встроенные характеристики безопасности делают Ethernet-APL подходящим для использования в опасных условиях;
• Различные промышленные протоколы Ethernet на основе TCP/IP, такие как Ethernet/IP, PROFINET, OPC UA могут работать поверх APL.

Основные характеристики коммутатора

• 2 слота 100/1000Base-X SFP, 2 порта 10/100/1000Base-T RJ45, 4, 8, 12, 16 портами 10Base-T1L с дальностью передачи данных более 1000 метров (максимально достижимая дальность превышает 1300 метров);
• Мощность источника питания каждого порта составляет 57,5 Вт;
• Поддержка стандартов TSN: Поддерживает IEEE 802.1CB - повышение надёжности передачи данных в реальном времени за счёт репликации и последующего удаления дубликатов кадров. Это позволяет гарантировать доставку критически важных данных даже в случае отказов или ошибок в сети;
• Поддержка IEEE 1588 (PTP);
• Поддержка статического агрегирования для резервирования каналов связи;
• Высокоскоростной аппаратный механизм пересылки данных на базе ASIC;
• Поддержка обнаружения обрыва линии для портов Ethernet 10BASE-T1L;
• Поддержка функции тестирования качества канала/потери пакетов;
• Входное напряжение 9-60 В пост.
• Рабочая температура от-40℃ до +70℃
