ZIRCON3828HP-4X24GX-HV-HV
Промышленный коммутатор L3 в стойку, 28 портов:
- 4х1/2.5/10G uplink SFP слотов + 24х100/1000M SFP слота;
- МЭК 61850-3, МЭК 61850-8-1 MMS Server (MMS, GOOSE);
- IEEE1588v2 (PTP);
- ModBus TCP/IP;
- резервирование STP/RSTP/MSTP, ERPS, MRP, DG-Ring;
- питание 2 входа 220VAC (88–264VAC, 120–300VDC);
- класс защиты IP40, от -40 до +85°C.
ZIRCON3828HP-4X24GX-HV-HV — управляемый промышленный коммутатор L3, ёмкостью 28 портов с 10-и гигабитными uplink SFP. В коммутаторе используется высокопроизводительный чип и высококачественные компоненты, а также прошивка (firmware) собственной разработки. Устройство обладает высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивает надежную передачу ключевых данных, поддерживает удаленное управление. Коммутатор имеет функцию управления сетью L3 для поддержки управления IPV4/IPV6, динамическую маршрутизацию с полной линейной скоростью пересылки, развитые средства безопасности, обеспечивает контроль и приоритизацию сетевого трафика ACL/QoS и функции VLAN, простые в управлении и обслуживании. Поддерживает промышленные протоколы кольцевой сети с резервированием. Металлический корпус с конвекционным охлаждением (без вентиляторов) обладает повышенной механической стойкостью, обеспечивает стабильную работу в тяжелых условиях эксплуатации, таких как вибрация, удары, пыль, грязь электромагнитные помехи. Имеет класс защиты IP40 и поддерживает резервирование питания. Соответствие IEC61850 / МЭК61850 обеспечивает возможность применения на предприятиях электроэнергетики. Поддерживает протокол точного времени (РТР) IEEE 1588v2 — коммутатор может работать как определяющее время устройство. Устройство имеет отличное соотношение цена/качество и предназначено как для использования в корпоративных сетях, так и для создания многоуровневых промышленных сетей в таких отраслях как энергетика, нефтяная и газовая промышленность, металлургия, транспорт и т.п.
Конфигурация
4X24GX — 4*10G SFP+ слота + 24*100/1000M слотов SFP
Интерфейсы
1/ 2.5/ 10G SFP+ слоты
100/1000M SFP слоты
Консольный порт RJ45, RS232 TX/RX
Безопасность
- Поддержка аутентификации IEEE 802.1x на основе порта/MAC, поддержка протоколов аутентификации RADIUS и TACACS+;
- Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене;
- Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов;
- Поддерживает механизмы идентификации и фильтрации потоков ACL. Фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешений, а также обеспечивает гибкий и безопасный контроль доступа.
Протоколы резервирования
- Поддерживает протоколы резервирования STP/RSTP/MSTP;
- Поддерживает протоколы кольцевого резервирования MRP, ERPS ITU-T G.8032 (<20 мс), DG-Ring (≤15 мс).
Аппаратно-программные возможности
- VLAN IEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN, Voice VLAN в соответствии с их потребностями;
- Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями SP, WRR;
- Управление многоадресными рассылками, поддержка протоколов IGMP v1/v2/v3, MLD v1/v2, функций IGMP snooping, MLD snooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;
- Поддержка динамической или статической маршрутизации (определение пользователей по IP, MAC, VLAN, PORT и т. д.), поддержка протоколов RIP, OSPF, VRRP;
- Статическая агрегация портов, поддержка протокола LACP;
- Поддержка зеркалирования портов;
- Ограничение скорости порта.
Стабильная работа
- Низкое энергопотребление (серия Green Industrial Ethernet), пассивное охлаждение без вентилятора, металлический корпус, класс защиты IP40;
- Встроенный источник питания с возможностью резервирования, несколько вариантов входного напряжения питания;
- Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).
Управление и обслуживание
- Веб-управление, командная строка CLI (консоль, Telnet), SNMP (v1/v2/v3);
- HTTPS, SSH v2;
- Дистанционный мониторинг сети RMON, системный журнал Syslog.
Применение в электроэнергетике
Соответствие
- IEC 61850-3;
- МЭК 61850-8-1 MMS Server
Работа в синхронизированных сетях
- Поддержка IEEE1588v2 (PTP)
| Характеристики и функции |
Значение/Описание |
| Характеристики интерфейсов и разъемов |
|
| Общее кол-во портов |
28 |
| Порты 10/100/1000M RJ45 |
— |
Порты 1/ 2.5/ 10G SFP+ |
4 |
| Порты 100/1000M SFP |
24 |
| Консольный порт |
1 консольный порт RS232 |
| Параметры Ethernet портов |
|
| Порты RJ45 |
Порты 10/100/1000Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X |
| Оптические порты |
Одномодовый/многомодовый оптический порт SFP |
| Расстояние передачи |
|
| Витая пара |
100 м, категория CAT5, CAT5e |
| Многомодовое оптоволокно |
850нм 550м |
| Одномодовое оптоволокно |
1310нм 10км/40км(1000M), 1550нм 60км/80км(1000M) |
| Стандарты и технологии |
|
| IEEE 802.3i (10Base-T) |
|
| IEEE 802.3u (100Base-TX, 100Base-FX) |
|
| IEEE 802.3ab (1000Base-T) |
|
| IEEE 802.3z (1000Base-SX/LX/CX) |
|
| IEEE 802.3x (управление потоком) |
|
| IEEE 802.3ad (агрегация портов) |
|
| IEEE 802.3az (Energy-Efficient Ethernet (EEE)) |
|
| IEEE 802.1d (STP) |
|
| IEEE 802.1p (приоритеты сетевого трафика, QoS) |
|
| IEEE 802.1q (VLAN) |
|
| IEEE 802.1w (RSTP) |
|
| IEEE 802.1s (MSTP) |
|
| IEEE 802.1x (Network Access Control) |
|
| IEEE 802.1ab (LLDP) |
|
| Безопасность |
|
| Функции безопасности |
Поддержка аутентификации IEEE 802.1x |
| HTTPS |
|
| SSH v2 |
|
| RADIUS |
|
| TACACS+ |
|
| DHCP Server/Client/Relay/snooping |
|
| Аутентификация по MAC-адресу |
|
| Ограничения скорости порта |
|
| Защита от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов |
|
| VLAN |
|
| Функции VLAN |
IEEE802.1Q VLAN |
| VLAN на основе MAC |
|
| VLAN на основе протокола |
|
| VLAN на основе IP-подсети |
|
| Поддержка 4K VLAN на порт |
|
| GVRP |
|
| MVR |
|
| Режимы порта: доступ, магистраль (trunk), гибридный |
|
| Резервирование соединений |
|
| Протоколы резервирования |
STP (IEEE802.1d) |
| RSTP (IEEE802.1w) |
|
| MSTP (IEEE802.1s) |
|
| Протоколы кольцевого резервирования |
ITU-T G.8032 Ethernet Ring Protection (ERPS) |
| MRP |
|
| DG-Ring |
|
| Управление многоадресными рассылками |
|
| Функции |
IGMP v1/v2/v3 snooping |
| MLD v1/v2 snooping |
|
| Агрегация портов |
|
| Поддержка LACP |
LACP/Link |
| 22 группы агрегации, каждая группа агрегации поддерживает 8 портов |
|
| Статическая агрегация |
Поддерживается |
| Зеркалирование портов |
|
| Поддержка зеркалирования |
Поддерживается |
| Двунаправленное зеркальное отображение данных на основе порта |
Поддерживается |
| Приоритизация (QoS) |
|
| Приоритизация |
IEEE 802.1p |
| Конфигурация DSCP |
Поддерживается |
| Взвешенные и приоритетные очереди |
Поддерживается |
| Ограничение скорости потока |
Поддерживается |
| Фильтрация пакетов на основе потоков |
Поддерживается |
| Количество очередей вывода каждого порта |
8 |
| Сопоставление приоритетов 802.1p / DSCP |
Поддерживается |
| Алгоритм планирования очереди |
SP |
| WRR |
|
| SP+WRR |
|
| Управление доступом (ACL) |
|
| Список управления доступом ACL |
Поддерживается |
| Управление синхронизацией |
|
| PTP IEEE1588v2 |
|
| Функции 3 уровня |
|
| RIP v1/v2 |
|
| OSPF |
|
| VRRP |
|
| Pingv6, Telnetv6, ICMPv6 |
|
| IPv4, максимально групп 255 |
|
| Интерфейс IPv4/IPv6 VLANIF поддерживает до 128 |
|
| Статическая маршрутизация IPv4/IPv6/маршрут по умолчанию поддерживает до 128 записей |
|
| Функция управления сетью L3, управление двойным стеком IPv4/IPv6 |
|
| Динамическая маршрутизация IPv4, RIPv1/v2, OSPFv2, 4000 записей маршрутизации |
|
| Динамическая маршрутизация IPv6 OSPFv3, BGP+, управление IPv6, 1000 записей маршрутизации |
|
| Маршрутизация и переадресация уровня 3, поддержка связи между различными сегментами сети и различными виртуальными локальными сетями. |
|
| DNS client/proxy |
|
| Возможности сетевого управления |
|
| Интерфейсами |
IEEE802.3X (полнодуплексный) |
| Защита от перегрева порта |
|
| Автоматический спящий режим порта без подключения |
|
| Настройка энергосбережения порта Green Ethernet |
|
| Контроль широковещательного шторма на основе скорости передачи порта |
|
| Оптический порт SFP+ Цифровая диагностика DDMI в режиме реального времени |
|
| Ограничение скорости потока сообщений в порте. Мин. 64 Кбит/с |
|
| Аппаратные характеристики |
|
| Таблица MAC-адресов |
32K |
| Буфер пакетов |
32Mbit |
| Скорость пересылки пакетов |
95.232 млн.пакетов/сек. |
| Задержка |
<5 мкс |
| Управление потоком (Flow Control) |
Управление потоком IEEE 802.3x, обратное давление (Back Pressure) |
| Метод передачи |
Store-And-Forward – cохранение и пересылка |
| Питание |
|
| Источник питания |
Встроенный |
| Входное напряжение |
220VAC/DC (88–264VAC, 120–300VDC) |
| Резервирование |
Резервный блок питания 220VAC/DC (88–264VAC, 120–300VDC) |
| Потребляемая мощность |
≤40Вт |
| Подключение питания |
5-контактная клеммная колодка с шагом 5,08 мм |
| Выводы аварийной сигнализации |
3-контактная клеммная колодка с шагом 3,81 мм |
| Защита электропитания |
Поддержка защиты от обратного подключения, защита от перенапряжения, защита от перегрузки по току, сигнальные выходы |
| Управление и обслуживание |
|
| Управление |
Веб-интерфейс |
| CLI-консоль |
|
| Telnet |
|
| SNMP v1/v2/v3 |
|
| DHCP клиент |
|
| DHCP сервер |
|
| Журналирование, статистика и подсчет трафика |
Syslog |
| RMON |
|
| Светодиодная индикация |
|
| Питание |
Pwr1/Pwr2 |
| Системный индикатор |
Run: Зеленый включен - система успешно запущена Зеленый выключен - система не запущена |
| Индикатор порта |
Зеленый LED для порта Link/Act: мигает - порт подключен, данные передаются. горит - порт подключен выключен - порт не подключен |
| Аварийный индикатор |
Alm |
| Соответствие |
|
| Электромагнитная совместимость (EMC) |
|
| Электромагнитные помехи (EMI) |
FCC часть 15, подраздел B, класс A, EN 55022, класс A |
| Электромагнитная восприимчивость (EMS) |
IEC61000-4-2(ESD) Уровень 3 |
| IEC61000-4-3 (RS) превышает Уровень 3 |
|
| IEC61000-4-4 (EFT) Уровень 3 |
|
| IEC61000-4-5 (Surge) Уровень 3 |
|
| IEC61000-4-6 (CS) Уровень 2 |
|
| IEC61000-4-8 |
|
| IEC61000-4-11 |
|
| IEC61000-4-16 |
|
| Механические воздействия |
|
| Вибрация: IEC60068-2-6 |
|
| Удар: IEC60068-2-27 |
|
| Падение: IEC60068-2-32 |
|
| Требования к окружающей среде |
|
| Рабочая температура: |
от -40 до +85°C |
| Температура для хранения: |
от -40 до +85°C. |
| Относительная влажность: |
от 5 до 95% (без конденсации). |
| Физические характеристики |
|
| Корпус изделия |
Металлический безвентиляторный |
| Класс защиты |
IP40 |
| Габариты |
440×335×44 мм |
| Вес |
3,5 кг |
| Способ установки |
в стойку |
| Гарантия |
5 лет |
Артикул |
ZIRCON3828HP-Ports-PS1-PS2 |
|
Кодификатор |
Обозначение |
Описание |
Ports: Порты |
4X24GE |
4×1/ 2.5/ 10G SFP+ слота + 24×10/100/1000M RJ45 портов |
4X24GX |
4×1/ 2.5/ 10G SFP+ слота + 24×100/1000M слотов SFP |
|
PS1, PS2: Источник питания |
HV |
220VAC (88–264VAC, 120–300VDC) |
H2 |
110VDC (72–154VDC) |
|
L2 |
48VDC (18–72VDC) |
|
L3 |
24VDC (10–36VDC) |
|
| Артикул | Описание |
| ZIRCON3828HP-4X24GX-HV-HV | Промышленный коммутатор L3 в стойку, 28 портов:
|
Другие модели серии
| Артикул | Описание |
| ZIRCON3828HP-4X24GE-HV-HV | Промышленный коммутатор L3 в стойку, 28 портов:
|
| ZIRCON3828HP-4X24GE-H2-H2 | Промышленный коммутатор L3 в стойку, 28 портов:
|
| ZIRCON3828HP-4X24GE-L2-L2 | Промышленный коммутатор L3 в стойку, 28 портов:
|
| ZIRCON3828HP-4X24GE-L3-L3 | Промышленный коммутатор L3 в стойку, 28 портов:
|
| ZIRCON3828HP-4X24GX-H2-H2 | Промышленный коммутатор L3 в стойку, 28 портов:
|
| ZIRCON3828HP-4X24GX-L2-L2 | Промышленный коммутатор L3 в стойку, 28 портов:
|
| ZIRCON3828HP-4X24GX-L3-L3 | Промышленный коммутатор L3 в стойку, 28 портов:
|

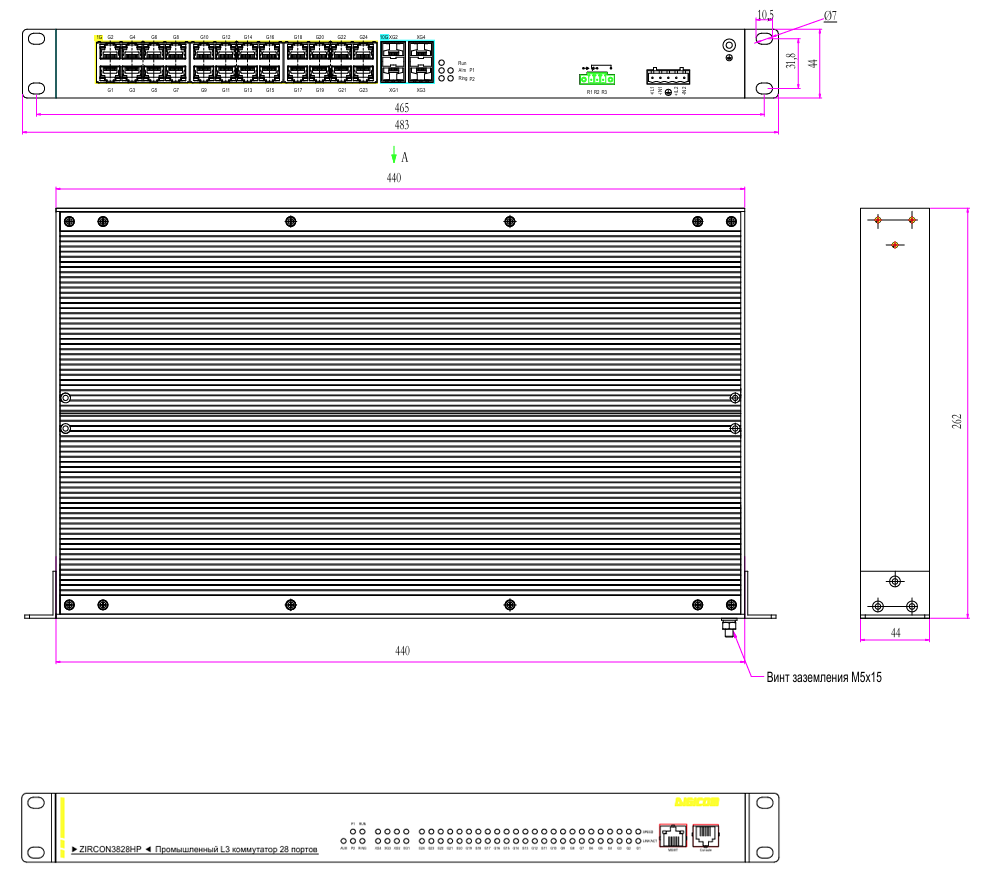

Габаритные размеры
