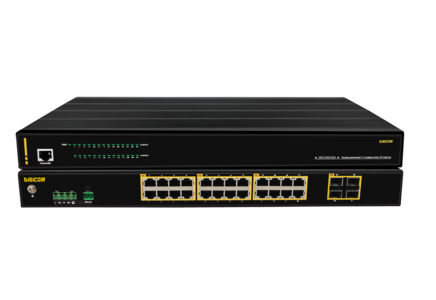

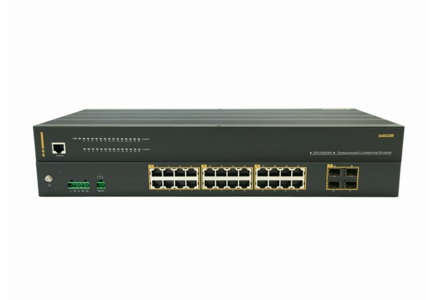

ZIRCON2528A — высокопроизводительный управляемый коммутатор второго уровня (L2), предназначенный для построения отказоустойчивых промышленных сетей. Устройство выполнено в стоечном форм-факторе и рассчитано на эксплуатацию в критически важных инфраструктурах, а также в условиях повышенной вибрации, электромагнитных помех и экстремальных температур. Коммутатор оптимален для промышленной автоматизации, транспортных систем, объектов энергетики и наружных установок.

ZIRCON2528A — оптимальное решение для построения промышленных сетей с высокими требованиями к отказоустойчивости, безопасности и управляемости. Устройство гарантирует стабильную работу в самых сложных условиях эксплуатации. Совместим с инфраструктурой Cisco: поддержка UDLD и специального режим MSTP Cisco Interoperability.

Основные технические характеристики

• Порты доступа: 24 × 10/100/1000 Base-T (RJ-45).
• Uplink-порты: 4 × 1000 Base-X SFP.
• Высокая производительность: 56 Гбит/с, 41,7 Mpps, JumboFrame 16 KB
• Резервирование и контроль линий: UDLD, ERPS, EAPS, RSTP/MSTP
• Полная совместимость с протоколом Cisco UDLD
• Статическая маршрутизация IPv4/IPv6
• Поддерживаемые стандарты: IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z.
• Поддержка LLDP-MED — расширения протокола LLDP для мультимедийных конечных устройств
• Диапазон рабочих температур: от −40 °C до +75 °C.
• Корпус: металл, степень защиты IP40.
• Промышленная электромагнитная совместимость IEC 61000-6-2
• Питание: два независимых входа постоянного или переменного тока широкого диапазона

Функциональные возможности

Сетевые сервисы и управление трафиком

• Поддержка VLAN (на основе портов, тегированные 802.1Q).
• QoS (IEEE802.1p), управление очередями.
• IGMP Snooping для оптимизации мультикаст-трафика.
• MLD Snooping (для IPv6).
• Управление потоком IEEE802.3x.
• LLDP, стандартный протокол обнаружения соседей на канальном уровне (Link Layer Discovery Protocol).
• LLDP-MED — расширение LLDP для мультимедийных конечных устройств(LLDP Media Endpoint Discovery).
• Зеркалирование портов, контроль пропускной способности.

Безопасность и контроль доступа

• Фильтрация трафика с помощью ACL (стандартный/расширенный IP, MAC, ARP).
• Аутентификация пользователей по протоколу IEEE802.1X.
• Защита от широковещательных штормов.
• Поддержка DHCP-клиента, ретранслятора, сервера и DHCP Snooping.

Отказоустойчивость и резервирование

• Полная совместимость с протоколом Cisco UDLD
• Протоколы быстрого восстановления кольца: время сходимости до 20 мс.
• Поддержка агрегации каналов (IEEE802.3ad LACP)
• Протоколы Spanning Tree (IEEE802.1d/w/s)
• Протокол кольцевого резервирования ERPS
• Статическая маршрутизация.

Эксплуатация и мониторинг

• Индикация состояния устройства и портов.
• Мониторинг загрузки CPU и памяти.
• Ведение журнала системных событий.

Управление и интеграция

Коммутатор поддерживает различные способы администрирования:

• Интерфейс командной строки (CLI) через консоль, SSH, Telnet.
• Графический веб-интерфейс.
• Управление по протоколу SNMP.

Соответствие стандартам и надёжность

Устройство сертифицировано по стандартам CCC, CE, FCC, RoHS, ТР ТС 004/2011 и 020/2011, ТР ТС 037/2016.
Надёжность обеспечивается резервированием питания, низким энергопотреблением, эффективным теплоотводом и прочным корпусом.

Совместимость с коммутаторами Cisco

MSTP

Специальный режим совместимости с Cisco для протокола множественного остовного дерева (MultipleSpanningTreeProtocol, MSTP). Это обеспечивает режим взаимодействия с реализацией MSTP в коммутаторах Cisco.

Необходимость такого режима связана с особенностями формирования служебных сообщений MSTP. ZIRCON2528A в стандартном режиме использует 16-байтовые сообщения экземпляра множественного остовного дерева (Multiple Spanning Tree Instance, MSTI), тогда как в блоках данных мостового протокола (Bridge Protocol Data Unit, BPDU) коммутаторов Cisco для MSTI применяется формат длиной 26 байт. Для корректного взаимодействия с оборудованием Cisco в ZIRCON2528A предусмотрен специальный режим совместимости.

Практическое преимущество этой функции проявляется при построении или модернизации смешанной сети, где оборудование DIGICOM должно работать совместно с уже установленными коммутаторами Cisco. Инженеру не требуется отказываться от MSTP как от общей схемы резервирования: ZIRCON2528A может быть настроен с учётом особенностей Cisco-реализации протокола.

Для проектов, в которых часть инфраструктуры уже построена на Cisco, это снижает риск несовместимости на уровне обработки MSTP BPDU и упрощает поэтапную замену или расширение сети. В сочетании с поддержкой Cisco UDLD режим MSTP Cisco Interoperability делает ZIRCON2528A более удобным для интеграции в существующие многовендорные сети.

Совместимость с протоколом Cisco UDLD

Протокол обнаружения однонаправленных каналов (UniDirectional Link Detection, UDLD) используется для выявления ситуации, когда физическое Ethernet-соединение выглядит работоспособным, но передача данных фактически происходит только в одном направлении.

Подобный дефект может возникнуть, например, при проблеме с одним из направлений оптической линии, неправильном соединении волокон или неисправности передающей либо принимающей части порта. На физическом уровне состояние Link при этом в некоторых случаях может оставаться активным, поэтому обычного контроля наличия сигнала недостаточно.

UDLD проверяет связь между соседними устройствами на канальном уровне и подтверждает двунаправленный характер соединения. Этот механизм дополняет средства физического уровня: UDLD способен проверять идентичность соседнего устройства и обнаруживать состояния, которые не определяются обычным автосогласованием Ethernet.

Практическое преимущество для ZIRCON2528A заключается в возможности использовать такой контроль не только между двумя коммутаторами DIGICOM, но и при соединении с оборудованием Cisco, поддерживающим UDLD. Это особенно актуально для поэтапной модернизации сети, когда менять всю установленную инфраструктуру одновременно не требуется.

UDLD также полезен в резервированных топологиях. Однонаправленный канал способен создавать трудно диагностируемые ситуации: один коммутатор считает соединение рабочим, в то время как ответный трафик по нему уже не проходит. Для протоколов резервирования и Spanning Tree подобное состояние может приводить к некорректному представлению о топологии сети. Существует риск возникновения проблем вплоть до петель Spanning Tree при однонаправленных соединениях. Однако если коммутатор при сбое оптики гарантированно и предсказуемо (как Cisco) заблокирует порт за 1–2 секунды, не дожидаясь таймаутов STP (которые могут длиться до 30–50 секунд), это сэкономит часы на локализацию аварии.

Поэтому поддержка UDLD хорошо дополняет имеющиеся в ZIRCON2528A STP/RSTP/MSTP, ERPS и EAPS: протоколы резервирования отвечают за выбор и переключение путей, а UDLD добавляет отдельный механизм контроля корректности самого соединения.

Voice VLAN с поддержкой Cisco IP Phone

ZIRCON2528A поддерживает выделение голосового трафика в отдельную виртуальную локальную сеть Voice VLAN и содержит встроенную таблицу уникальных идентификаторов производителей OUI (Organizationally Unique Identifier) для IP-телефонов различных брендов. В списке присутствуют устройства Cisco, а также Siemens, Avaya, Polycom и других производителей. Это позволяет использовать механизм Voice VLAN в сетях, где установлены, например IP-телефоны Cisco, без необходимости вручную формировать OUI для этого производителя.

Voice VLAN может включаться отдельно на требуемых портах коммутатора с указанием соответствующего VLAN ID. Это позволяет логически отделить голосовой трафик от обычного пользовательского трафика и применять к нему отдельные правила обработки.

Для голосового трафика предусмотрена и отдельная настройка качества обслуживания (Quality of Service, QoS). ZIRCON2528A позволяет назначать очередь обработки и изменять значение DSCP (Differentiated Services Code Point) для пакетов Voice VLAN.

Практическое преимущество этой функции особенно заметно при включении ZIRCON2528A в существующую корпоративную сеть с IP-телефонией Cisco, Avaya и др.. Коммутатор уже содержит соответствующий OUI и предоставляет средства для выделения голосового трафика в отдельный VLAN и назначения ему требуемого приоритета. Это упрощает интеграцию оборудования DIGICOM в многовендорную инфраструктуру и позволяет сохранить принятую в сети схему разделения и приоритезации голосового трафика.

LLDP и LLDP-MED: больше информации о подключённых устройствах

ZIRCON2528A поддерживает стандартный протокол обнаружения соседей на канальном уровне (Link Layer Discovery Protocol, LLDP) и его расширение для мультимедийных конечных устройств (LLDP Media Endpoint Discovery, LLDP-MED).

LLDP позволяет сетевым устройствам автоматически обмениваться информацией о себе и своих интерфейсах. Это упрощает инвентаризацию сети, поиск подключённого оборудования и диагностику соединений, особенно в инфраструктуре, состоящей из устройств разных производителей.

LLDP-MED расширяет этот механизм для таких конечных устройств, как IP-телефоны и другое мультимедийное сетевое оборудование. Стандарт предусматривает передачу сведений о возможностях устройства, сетевой политике, параметрах VLAN и приоритезации трафика, а также инвентаризационной информации. К преимуществам LLDP-MED относится работа в многовендорной среде, автоматизация подключения конечных устройств, централизованная передача сетевых политик и дополнительные средства диагностики.

Поддержка LLDP и LLDP-MED позволяет использовать стандартные механизмы обнаружения соседних устройств и обмена расширенной служебной информацией в многовендорной сети. В ZIRCON2528A предусмотрено отдельное управление MED-TLV на уровне порта. Коммутатор также поддерживает Voice VLAN и управление параметрами QoS для голосового трафика.
