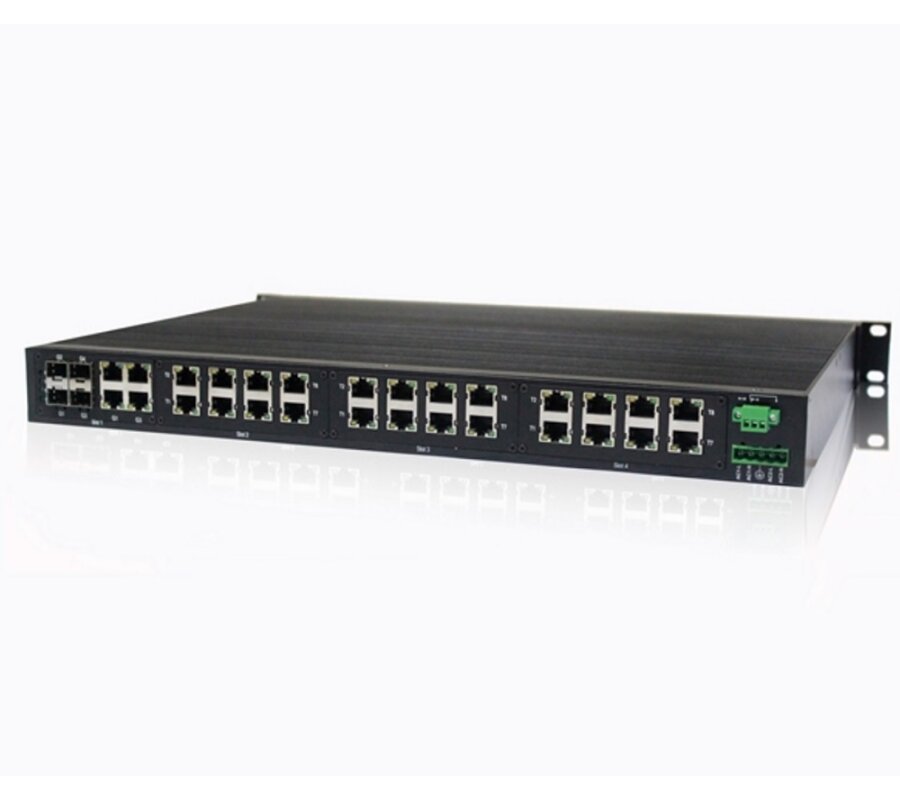

DG-IES-2228MR - серия 28-ми портовых управляемых коммутаторов 2-го уровня специально для промышленного применения. Имеет 24 порта Fast Ethernet и 4 комбо порта Gigabit Ethernet. Имеющиеся конфигурации позволяют выбрать подходящую модель с реальными потребностями. Металлический корпус обеспечивает стабильную работу в тяжелых условиях эксплуатации, таких как вибрация, удары, пыль, грязь электромагнитные помехи. Данный коммутатор рекомендуется для применения в решениях для промышленной автоматизации и в системах видеонаблюдения и т.д.
Ключевые особенности:
- Модульная конструкция (4 слота для интерфейсных модулей);
- Имеет 24 порта Fast Ethernet и 4 комбо порта Gigabit Ethernet;
- Резервирование STP/RSTP;
- Кольцевое резервирование DT-Ring (время восстановления связи <20 мс);
- Поддержка IGMP Snooping, GMRP and static multicast;
- Поддержка IEEE802.1Q VLAN, PVLAN setting
- Поддержка IEEE802.1P Qos function, WRR
- Поддержка группирования портов, ограничение скорости, управление широковещательным штормом;
- Управление через WEB-интерфейс;
- Электромагнитная защищенность (Уровень 4);
- Питание 24VDC(10-36VDC), 48VDC(18-72VDC), 110VDC(72-154VDC) , 220VAC/DC(85-264VAC, 120-300VDC);
- Класс защиты IP40;
- Рабочая температура: от -40 до 85°C;
- Монтаж в 19" конструктив
| Интерфейсы | Fast Ethernet оптика | 4/8/16/22 х 10/100Base-FX SC/ ST/ FC |
| Fast Ethernet медь | 2/8/16/20/24 х 10/100Base-T(X) с RJ45 | |
| Gigabit Ethernet комбо-порты | 4 х 10/100/1000Base-T(X) c SFP/ RJ45 | |
| Консольный порт | RJ45, RS232 TX/RX | |
| Дистанция | Витая пара | 100m (категория CAT5, CAT5e) |
| Многомод | 850nm, 550m (1000M) | |
| Одномод | 1310nm 10km/40km (1000M) 1550nm 60km/80km (1000M) |
|
| Основные технические параметры | Сетевые стандарты | IEEE 802.3i, 802.3u, 802.3ab, 802.3ac, 802.3ad, 802.3ae, 802.3z, 802.3x, 802.1p, 802.1q, 802.1s, 802.1x, G.8031, G.8032 |
| Управление потоком передачи данных | IEEE802.3x (Обеспечивает функции управления трафиком для режима полного дуплекса) | |
| Восстановление | С промежуточным хранением | |
| Максимальный номер VLAN | 4094 | |
| VLAN ID | 1 - 4094 | |
| Таблица MAC | 8K | |
| Буфер пакетов | 3Mbit | |
| Производительность | 9,5Mpps | |
| Задержки | <5µS | |
| Питание | Блок питания | с резервированием (2 х БП) |
| Входное питание | 220VAC/DC(85～264VAC, 120～300VDC) 24VDC(10～36VDC), 48VDC(18～72VDC), 110VDC(72～154VDC) |
|
| Клемма питания | 5 контактов 5.08mm | |
| Клемма для сигнального кабеля | 3 контакта 3.81mm | |
| Защита электропитания | Защита обратного соединения Защита от перенапряжения Защита от сверхтока Тревожный выход для сигнализации сбоев питания |
|
| Потребление | ≤24,7 Вт | |
| LED индикация | на фронтальной панели | Power: PWR Interface； Link/Act, Speed(RJ45) Ring, Alarm, Run, POE |
| Условия окружающей среды | Рабочая температура: -40℃～+85℃ Температура хранения: -40℃～+85℃ Влажность: 5～95%, без конденсации |
|
| Промышленные стандарты | EMI | FCCCFR47 Partl5．EN55022／ClSPR22．ClassA |
| EMS | IEC61000-4-2(ESD)±8kV(contact),±15kV(air) ; lEC61000-4-3(RS)10V/m(80MHz 2GHz); lEC61000-4-4(EFT)Power Port: ±4kV; Data Port:±2kV; IEC61000-4-5(Surge) PowerPort:±2kV/DM,±4kV/CM; DataPort:±2kV; IEC61000-4-6(CS) 3v(10kHz 150kHz); 10V(150kHz 80MHz); IEC61000-4-8 100Nm(cont.)/1000A /m(1s-3s); IEC61000-4-9 1000A /m; IEC61000-4-10 100A/m; IEC61000-4-12 2.5kV/CM,1kV/DM; IEC61000-4-16 30V(cont.),300V(1G) |
|
| Вибростойкость | IEC 60068-2-6 | |
| Ударопрочность | IEC 60068-2-27 | |
| Свободное падение | IEC 60068-2-32 | |
| Гарантия | 5 лет | |
| Физические характеристики | Материал корпуса | Металл |
| Класс защиты | IP40 | |
| Габариты | 440×335×44mm | |
| Вес | 3,5 кг | |
| Монтаж | в 19" конструктив, 1U | |
| DG-IES-2228MR-S1-S2-S3-S4-PS1-PS2 |
||
| 1. Выберите модель шасси и блок питания - Model Chassis: |
||
| DG-IES-2228MR-S1-S2-S3-S4-L3-L3 |
= |
Шасси 4 слота, питание 24VDC (12-36VDC) с резервированием, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-S1-S2-S3-S4-L2-L2 |
= |
Шасси 4 слота, питание 48VDC(18~72VDC) с резервированием, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-S1-S2-S3-S4-H2-H2 |
= |
Шасси 4 слота, питание 110VDC(72~154VDC) с резервированием, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-S1-S2-S3-S4-HV |
= |
Шасси 4 слота, питание 220VAC/DC(85~264VAC), IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-S1-S2-S3-S4-HV-HV |
= |
Шасси 4 слота, питание 220VAC/DC(85~264VAC) с резервированием, IP40, -40℃ до + 85℃ |
| 2. Выберите интерфейсные модули для слота S1: Модуль 1U |
||
| XX |
= |
None |
| 4G |
= |
4 Gigabit combo |
| 3. Выберите интерфейсные модули для слотов S2-S4: Модуль 1U |
||
| XX |
= |
None |
| 8T |
= |
8 x 10/100M-TX RJ45 |
| 8MXXXX (Connector vs Distance) |
= |
8 x 100Base-FX MM SC/ST/FC |
| 8SXXXX (Connector vs Distance) |
= |
8 x 100Base-FX SM SC/ST/FC |
| 4T4MXXXX (Connector vs Distance) |
= |
4 x 100Base-TX RJ45 + 4 x 100Base-FX MM SC/ST/FC |
| 4T4SXXXX (Connector vs Distance) |
= |
4 x 100Base-TX RJ45 + 4 x 100Base-FX SM SC/ST/FC |
| 4. Выберите тип разъема и дистанцию передачи по оптическим портам - Connector vs Distance: |
||
| SC05 |
= |
SC, 850nm, 0.5 км/ 1310nm, 5km |
| ST05 |
= |
ST, 850nm, 0.5 км/ 1310nm, 5km |
| FC05 |
= |
FC, 850nm, 0.5 км/ 1310nm, 5km |
| SC40 |
= |
SC, 1310nm, 40km |
| ST40 |
= |
ST, 1310nm, 40km |
| FC40 |
= |
FC, 1310nm, 40km |
| SC60 |
= |
SC, 1310nm, 60km |
| SC80 |
= |
SC, 1550nm, 80km |
| 5. Выберите блок питания PS1 & PS2: |
||
| XX |
= |
None (power supply 2 only) |
| L2 |
= |
48VDC(18～72VDC) |
| L3 |
= |
24VDC(10～36VDC) |
| H2 |
= |
110VDC(72～154VDC) |
| HV |
= |
220VAC/DC(85～264VAC, 120～300VDC) |
| 6. Пример артикула |
||
| DG-IES-2228MR-4G-8T-HV |
||
| 4 Gigabit Combo-порта + 8 10/100M-TX, питание 220VAC/DC(85~264VAC) |
||
7. Модели (основные конфигурации):
| DG-IES-2228MR-4G-24T |
4 Gigabit combo + 24 100Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-20T-4M |
4 Gigabit combo + 4 100Base-FX MM(SC/ST/FC) + 20 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-20T-4S |
4 Gigabit combo + 4 100Base-FX SM(SC/ST/FC) + 20 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-16T-8M |
4 Gigabit combo + 8 100Base-FX MM(SC/ST/FC)+ 16 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-16T-8S |
4 Gigabit combo + 8 100Base-FX SM(SC/ST/FC) + 16 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-8T-16M |
4 Gigabit combo + 16 100Base-FX MM(SC/ST/FC) + 8 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-8T-16S |
4 Gigabit combo + 16 100Base-FX SM(SC/ST/FC) + 8 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-4T-20M |
4 Gigabit combo + 20 100Base-FX MM(SC/ST/FC) + 4 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-4T-20S |
4 Gigabit combo + 20 100Base-FX SM(SC/ST/FC) + 4 100 Base-TX, IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-24M |
4 Gigabit combo + 24 100Base-FX MM(SC/ST/FC), IP40, -40℃ до + 85℃ |
| DG-IES-2228MR-4G-24S |
4 Gigabit combo + 24 100Base-FX SM(SC/ST/FC) , IP40, -40℃ до + 85℃ |
| Артикул | Описание |
Управляемый промышленный коммутатор L2 28 портов: 4 Gigabit Combo + 24×100M (оптика/ медь) |
Документация
| Техническая спецификация серии DG-IES-2228MR |
