DG-IES-2024MR

Категория:
Промышленные коммутаторы L2 в 19" стойку, архивные модели

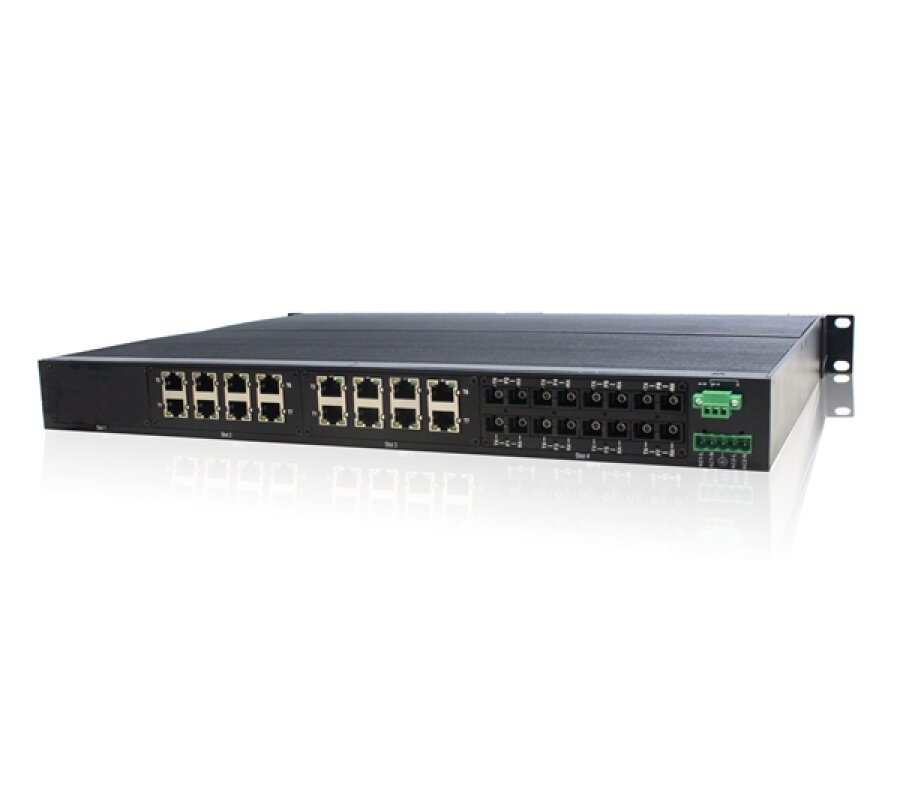

Управляемый промышленный коммутатор L2 24 порта:

  • 24x100M

DG-IES-2024MR - серия 24-ти портовых управляемых коммутаторов 2-го уровня специально для промышленного применения. Имеет 24 порта Fast Ethernet. Имеющиеся конфигурации позволяют выбрать подходящую модель с реальными потребностями. Металлический корпус обеспечивает стабильную работу в тяжелых условиях эксплуатации, таких как вибрация, удары, пыль, грязь электромагнитные помехи. Данный коммутатор рекомендуется для применения в решениях для промышленной автоматизации и в системах видеонаблюдения и т.д.

  • Модульная конструкция (4 слота для интерфейсных модулей);
  • Имеет 24 порта Fast Ethernet;
  • Поддержка колцевого резервирования (время востановления связи <20ms)
  • IGMP Snooping, GMRP and static multicast
  • ПоддержкаIEEE802.1Q VLAN, PVLAN setting
  • Поддержка IEEE802.1P Qos function, WRR
  • Поддержка группирования портов, ограничение скорости, управление широковещательным штормом
  • Управление через WEB-интерфейс;
  • Электромагнитная защищенность (Уровень 4);
  • Питание 24VDC(10-36VDC), 48VDC(18-72VDC), 110VDC(72-154VDC) , 220VAC/DC(85-264VAC, 120-300VDC);
  • Класс защиты IP40;
  • Рабочая температура: от -40 до 85°C;
  • Монтаж в 19" конструктив
нтерфейсы Fast Ethernet SС/ ST/ FC 4/8/16/22 х 100M SС/ ST/ FC
Fast Ethernet RJ45 2/8/16/20/24 х 10/100Base-T(X) с RJ45
Консольный порт RJ45, RS232 TX/RX
Дистанция Витая пара 100m (категория CAT5, CAT5e)
Многомод 850nm, 550m (100M)
Одномод 1310nm 10km/40km (100M)
1550nm 60km/80km (100M)
Основные технические параметры Сетевые стандарты IEEE 802.3i/802.3u/802.3ab/802.3ac/802.3ad/802.3ae/802.3z/802.3x/802.1p/802.1q/802.1s/802.1x，G.8031，G.8032
Управление потоком передачи данных IEEE802.3x (Обеспечивает функции управления трафиком для режима полного дуплекса)
Восстановление С промежуточным хранением
Таблица MAC  8K
Буфер пакетов 3Mbit
Производительность 9,5Mpps
Задержки <5µS
Питание Блок питания с резервированием (2 х БП)
Входное питание 220VAC/DC(85～264VAC, 120～300VDC)
24VDC(10～36VDC), 48VDC(18～72VDC), 110VDC(72～154VDC)
Клемма питания 5 контактов 5.08mm
Клемма для сигнального кабеля 3 контакта 3.81mm
Защита электропитания Защита обратного соединения
Защита от перенапряжения
Защита от сверхтока
Тревожный выход для сигнализации сбоев питания
Потребление ≤24,7 Вт
LED индикация на фронтальной панели Power: PWR Interface； Link/Act, Speed(RJ45)
Ring, Alarm, Run, POE
Условия окружающей среды Рабочая температура: -40℃～+85℃
Температура хранения: -40℃～+85℃
Влажность: 5～95%, без конденсации
Промышленные стандарты EMI FCCCFR47 Partl5．EN55022／ClSPR22．ClassA
EMS IEC61000-4-2(ESD)±8kV(contact),±15kV(air) ;
lEC61000-4-3(RS)10V/m(80MHz 2GHz);
lEC61000-4-4(EFT)Power Port: ±4kV; Data Port:±2kV;
IEC61000-4-5(Surge) PowerPort:±2kV/DM,±4kV/CM; DataPort:±2kV;
IEC61000-4-6(CS) 3v(10kHz 150kHz); 10V(150kHz 80MHz);
IEC61000-4-8 100Nm(cont.)/1000A /m(1s-3s);
IEC61000-4-9 1000A /m;
IEC61000-4-10 100A/m; IEC61000-4-12 2.5kV/CM,1kV/DM;
IEC61000-4-16 30V(cont.),300V(1G)
Вибростойкость IEC 60068-2-6
Ударопрочность IEC 60068-2-27
Свободное падение IEC 60068-2-32
Гарантия 5 лет
Физические характеристики Материал корпуса Металл
Класс защиты IP40
Габариты 440×335×44mm
Вес 3,5 кг
Монтаж в 19" конструктив, 1U
DG-IES-2024MR - Ports  - Connector vs Distance - PS1 - PS2

Выберите интерфейсные порты - Ports
24T = 24 10/100Base-TX RJ45
4M20T = 4 100Base-FX многомод, 20 10/100Base-TX RJ45
4S20T = 4 100Base-FX одномод, 20 10/100Base-TX RJ45
8M16T = 8 100Base-FX многомод, 16 10/100Base-TX RJ45
8S16T = 8 100Base-FX одномод, 16 10/100Base-TX RJ45
12M12T = 12 100Base-FX многомод, 12 10/100Base-TX RJ45
12S12T = 12 100Base-FX одномод, 12 10/100Base-TX RJ45
16M8T = 16 100Base-FX многомод, 8 10/100Base-TX RJ45
16S8T = 16 100Base-FX одномод, 8 10/100Base-TX RJ45
24M = 24 100Base-FX многомод
24S = 24 100Base-FX одномод

Выберите тип разъема и дистанцию передачи по оптическим портам - Connector vs Distance:
SC05 = SC, 1310nm, 5km
ST05 = ST, 1310nm, 5km
FC05 = FC, 1310nm, 5km
SC40 = SC, 1310nm, 40km
ST40 = ST, 1310nm, 40km
FC40 = FC, 1310nm, 40km
SC60 = SC, 1310nm, 60km
SC80 = SC, 1550nm, 80km

Выберите блок питания PS1 & PS2:
XX = None (power supply 2 only)
L2 = 48VDC(18～72VDC)
L3 = 24VDC(10～36VDC)
H2 = 110VDC(72～154VDC)
HV = 220VAC/DC(85～264VAC, 120～300VDC)

Модели:

Модель Описание
DG-IES-2024MR-24T-XX-XX 24 10/100Base-TX с RJ45
DG-IES-2024MR-4M20T-XXXX-XX-XX 4 100Base-FX (многомод) + 20 100 Base-TX RJ45
DG-IES-2024MR-4S20T-XXXX-XX-XX 4 100Base-FX (одномод) + 20 100 Base-TX RJ45
DG-IES-2024MR-8M16T-XXXX-XX-XX 8 100Base-FX (многомод) + 16 100 Base-TX RJ45
DG-IES-2024MR-8S16T-XXXX-XX-XX 8 100Base-FX (одномод) + 16 100 Base-TX RJ45
DG-IES-2024MR-12M12T-XXXX-XX-XX 12 100Base-FX (многомод) + 12 100 Base-TX RJ45
DG-IES-2024MR-12S12T-XXXX-XX-XX 12 100Base-FX (одномод) + 12 100 Base-TX RJ45
DG-IES-2024MR-16M8T-XXXX-XX-XX 16 100Base-FX (многомод) + 8 100 Base-TX RJ45
DG-IES-2024MR-16S8T-XXXX-XX-XX 16 100Base-FX (одномод) + 8 100 Base-TX RJ45
DG-IES-2024MR-24M-XXXX-XX-XX 24 100Base-FX (многомод)
DG-IES-2024MR-24S-XXXX-XX-XX 24 100Base-FX (одномод)
