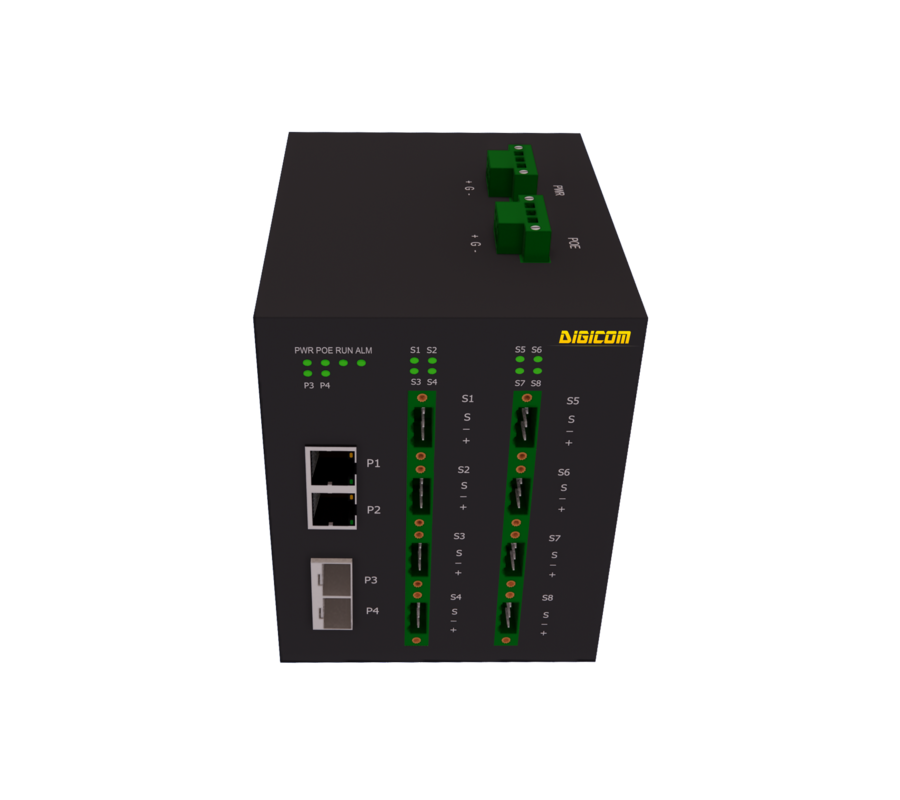

MORION2008T-APL-2SFP2T-8T1L-LV-LV-PoDL.L10-V1
Управляемый полевой коммутатор Ethernet-APL с искробезопасными портами T1L (APL Field Switch):
- 8 искробезопасных 10BASE-T1L Spur-портов 2-WISE класс питания A, расстояние до 200 м.
- 2x100Base-X SFP слота,
- 2x10/100Base-T порта RJ45,
- два входа питания коммутатора 9-60VDC
- вход для питания портов APL 45-57VDC
По мере модернизации сетей, предполагающей переход от устаревшей полевой шины к промышленному Ethernet, коммуникационная инфраструктура становится основой подключения к коммуникациям промышленного предприятия. Однако разработка перспективных, надежных и масштабируемых решений для промышленного Ethernet, которые могут поддерживать несколько старых и новых протоколов,— задача трудная и ресурсоемкая. Для создания систем, обеспечивающих интеграцию данных, синхронизацию и межсистемное взаимодействие, и нужны коммутаторы Ethernet- APL. Управляемый полевой коммутатор Ethernet-APL (IS APL Field Switch) с искробезопасными 10BASE-T1L Spur-портами MORION2008T-APL-2SFP2T-8T1L-LV-LV-PoDL.L10-V1 — это специализированное устройство связи Ethernet-APL, предназначенное для использования в взрывоопасных средах в различных отраслях промышленности, соответствующий стандартам передачи данных по одной витой паре (SPE) промышленного Ethernet нового поколения и выступающее в качестве основного решения для доступа при модернизации традиционных систем полевых шин до уровня промышленного Ethernet.
Коммутатор оснащён двумя слотами 100Base-X SFP, двумя портами 10/100Base-T RJ45 и 8 интерфейсами 10Base-T1L Spur, класс A (IEEE 802.3cg / IEC TS 63444) в искробезопасном исполнении. Напряжение и мощность на T1L-портах: 12 В, 0.54 Вт, дальность до 200 м.
Коммутатор соответствует стандартам IEEE 802.3cg (передача Ethernet-данных по одной паре 10BASE-T1L), IEC TS 63444 (классы искробезопасного питания Ethernet-APL) и спецификации искробезопасного Ethernet с витой парой IEC TS 60079-47 (2-WISE). Восемь интерфейсов APL Spur 2-WISE позволяют подключаться к полевым приборам в зонах 0/1, обеспечивают возможность технического обслуживания полевого оборудования под напряжением и соответствуют строгим требованиям взрывобезопасности для перерабатывающих отраслей. Эти восемь интерфейсов APL классифицируются как SPAA (уровень питания A, взрывозащита уровня Ex ia – это самый строгий уровень взрывозащиты по международной классификации IEC 60079-11:2011 Взрывоопасные среды. Часть 11: Оборудование, искробезопасное, тип защиты «i»). Интерфейсы можно использовать для питания полевых приборов прямо во взрывоопасной среде, даже в самых критичных зонах, они подают на полевые приборы достаточно энергии для работы, но строго ограниченной до безопасного уровня. Однако для работы всего устройства во взрывоопасной среде его необходимо помещать в отдельный взрывозащищенный корпус.
Ключевые особенности
- Передача Ethernet-данных и питание полевого устройства по одной паре в соответствии с архитектурой Ethernet-APL.
- Искробезопасные Ethernet-APL Spur-порты с поддержкой 2-WISE (IEC TS 60079-47) для подключения полевых приборов во взрывоопасных зонах.
- Использование всего одной витой пары кабеля снижает затраты на материалы и упрощает установку, экономя драгоценное время и ресурсы;
- Передача данных и доставка элетропитания полевым устройствам по одному кабелю, устраняет необходимость в выделенных линиях электропередачи;
- Поддерживает полнодуплексный режимсо скоростью передачи данных до 10 Мбит/с, что более чем в 300 раз быстрее других протоколов полевой коммуникации
Основные характеристики коммутатора
- 2 слота 100Base-X SFP, 2 порта 10/100Base-T RJ45;
- 8 10Base-T1L Ethernet-APL портов с дальностью передачи данных до 200 м.;
- Поддержка искробезопасного питания Ethernet-APLкласса А (IECTS 63444);
- Поддержка статического агрегирования для резервирования каналов связи;
- Высокоскоростной аппаратный механизм пересылки данных на базе ASIC;
- Поддержка обнаружения обрыва линии для портов Ethernet 10BASE-T1L;
- Поддержка функции тестирования качества канала/потери пакетов;
- Входное напряжение 9-60В пост.
- Рабочая температура от-40℃ до +75℃
Классы PoDL для коммутаторов APL (V1)
Класс |
Максимальное напряжение источника на порту |
Минимальная выходная мощность источника |
Минимальное напряжение у полевого устройства |
Минимальная мощность у полевого устройства |
Типовой смысл |
A |
15 В пост. |
0,54 Вт |
9,0 В пост. |
0,5 Вт |
Питание маломощного полевого устройства в зоне с наиболее строгими требованиями по искробезопасности |
Для искробезопасных Ethernet‑APL spur‑портов (модификация V1) класс A определят допустимый уровень питания полевого устройства, тип взрывозащиты и совместимость портов. Класс A предназначен для наиболее строгой искробезопасности Ex ia и предоставляет минимум 0,54 Вт.
Для данного класса используется сегмент S (spur) — ответвление от Ethernet‑APL field switch к полевому прибору. Класс A допускает подключение только нагрузки класса A, т.е. подключённый прибор (PD) должен быть совместим с этим классом.
Ethernet порты |
2×100MSFP 2×10/100MRJ45 8×10BASE-T1L искробезопасных Ethernet-APL Spur портов (дальность до 200 метров) класс питания A (IEEE 802.3cg / IEC TS 63444), 2-WISE (IEC TS 60079-47) |
Дальность передачи |
10BASE-T1L Spur порты: до 200 метров RJ45 — до 100 метров SFP — в зависимости от типа SFP модуля |
Классы питания |
IEC TS 63444 Класс А (12 В, 0.54 Вт) |
Аппаратные характеристики |
Таблица MAC-адресов: 2K Буфер пакетов: 2 MB Скорость пересылки пакетов: 9,5 млн.пакетов/сек. Задержка: <5 мкс Максимальное количество VLAN: 16 Диапазон VLANID: 1-4094 Очереди с приорететом: 4 |
Функции |
Поддержка VLAN (IEEE 802.1Q) для логического сегментирования и изоляции Ethernet‑трафика Поддержка портовых VLAN (Port‑based VLAN) для назначения VLAN по физическим портам коммутатора и изоляции трафика между группами портов Поддержка LLDP (IEEE 802.1AB) для обнаружения соседних устройств и определения топологии сети Поддержка управления потоком на портах (Port Flow Control, IEEE 802.3x) Поддержка агрегации портов LACP (IEEE 802.3ad) для объединения нескольких физических Ethernet-каналов в один логический канал с повышением пропускной способности и отказоустойчивости. Поддержка подавления широковещательной штормовой нагрузки (Broadcast Storm Suppression) |
Функции безопасности |
Поддержка SSH (SecureShell) для защищённого удалённого доступа, управления и конфигурирования коммутатора |
Протоколы резервирования |
RSTP (IEEE 802.1w) — быстрый протокол остовного дерева, предотвращающий петли уровня L2 и обеспечивающий ускоренное переключение на резервные соединения при изменении топологии сети. |
Управление многоадресными рассылками |
Количество групп многоадресной рассылки IGMP: 256 |
QoS |
Поддержка механизмов QoS Поддержка строгих очередей приоритетов (Strict Priority Queues) и взвешенных очередей приоритетов (Weighted Priority Queues) Встроенная функция подавления штормов (storm suppression) |
Промышленные протоколы |
EtherNet/IP Modbus RTU Modbus TCP |
Управление и обслуживание |
Веб-интерфейс, CLI-консоль Поддержка SSH для защищённого удалённого управления и конфигурирования устройства Поддержка SNMPv1/v2 для удалённого мониторинга и управления устройством Обновление прошивки по протоколам: TFTP/FTP Поддерживает запись и загрузку логов |
LED индикация состояния на лицевой панели |
Питание: RUN Индикатор аварии: Alarm Индикатор питания: PWR Индикация подключения и активности оптоволоконного порта: Link/ACT |
Физические характеристики |
Корпус: металлический корпус Класс защиты: IP40 Способ установки: DIN-рейка и настенный монтаж Размер (мм) (Ш*В*Г) / Масса: 113*136*132 /1,0 кг Гарантия: 5 лет |
Электропитание |
Вход PWR, питание системы коммутатора. Вход PoE, питание для полевых устройств APL. Мощность: <18 Вт Защита от перегрузки |
Условия эксплуатации |
Рабочая температура: от -40℃до 75℃ Температура хранения: от -40℃до 85℃ Относительная влажность окружающей среды: от 5 до 95%, без конденсации Режим отвода тепла: естественное охлаждение Средняя наработка на отказ：>175200ч Гарантия: 5 лет |
Соответствие стандартам |
|
Передача Ethernet-данных |
IEEE 802.3cg |
Классы питания Ethernet-APL |
IEC TS 63444 |
Взрывобезопасность |
IECTS 60079‑47 (2‑WISE) Требования к двухпроводному искробезопасному Ethernet для Ethernet‑APL во взрывоопасных зонах |
Электромагнитные помехи (EMI) |
FCC CFR47 Part 15, EN55022/CISPR22, Класс A |
Электромагнитная восприимчивость (EMS) |
IEC 61000-4-2 (ЭСР): ±8 кВ (контакт), ±15 кВ (воздух) IEC 61000-4-3 (устойчивость к радиопомехам): 10 В/м (80 МГц – 2 ГГц) IEC 61000-4-4 (быстрые переходные процессы): питание ±4 кВ, данные ±2 кВ IEC 61000-4-5 (ударные перенапряжения): питание ±2 кВ/DM, ±4 кВ/CM; данные ±2 кВ IEC 61000-4-6 (устойчивость к наведённым помехам): 3 В (10–150 кГц), 10 В (150 кГц – 80 МГц) IEC 61000-4-8 (магнитное поле промышленной частоты): 100 А/м (постоянно), 1000 А/м (1–3 с) IEC 61000-4-9 (импульсное магнитное поле): 1000 А/м IEC 61000-4-10 (затухающие колебания): 100 А/м IEC 61000-4-12 (колебательные волны): 2,5 кВ/CM, 1 кВ/DM IEC 61000-4-16 (наводки в цепях питания): 30 В (постоянно), 300 В (1 с) |
Механическая устойчивость |
IEC 60068-2-6 (вибрация) IEC 60068-2-27 (удар) IEC 60068-2-32 (свободное падение) |
Промышленные стандарты |
IEC61000-6-2 (помехоустойчивость для промышленной среды) IEC 61850-3, IEEE 1613 (для энергетики) EN 50155, EN 50121-4 (железнодорожные применения) NEMA TS-2 (управление дорожным движением) |
Стандарты IEEE |
IEEE 802.3cg (10BASE-T1L) IEEE 802.3i (10BASE-T) IEEE 802.3u (100BASE-T) IEEE 802.3ad (агрегация портов) IEEE 802.3x (управление потоком) IEEE 802.1ax (агрегация Ethernet‑каналов LAG/LACP) IEEE 802.1ab (LLDP) IEEE 802.1p (приоритеты сетевого трафика, QoS) IEEE 802.1Q-2018 (VLAN) |
Сертификация ТС |
ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств» ТР ТС 037/2011 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» |
Управление и обслуживание |
Веб-интерфейс, CLI-консоль LLDP SNMPv1/v2c Обновление прошивки по протоколам: TFTP/FTP Поддерживает запись и загрузку логов |
Артикул |
MORION20xxTP-APL-Ports-PS1-PS2-PSP1-V |
|
Кодификатор |
Обозначение |
Описание |
xx |
08 ÷ 20 |
Общее количество портов |
Ports: Порты |
2SFP2T4T1L* |
2×100Base-X SFP, 2×10/100Base-T RJ45, 4×10Base-T1L (IEEE 802.3cg) |
2SFP2T8T1L |
2×100Base-X SFP, 2×10/100Base-T RJ45, 8×10Base-T1L (IEEE 802.3cg) |
|
2SFP2T12T1L* |
2×100Base-X SFP, 2×10/100Base-T RJ45, 12×10Base-T1L (IEEE 802.3cg) |
|
2SFP2T16T1L* |
2×100Base-X SFP, 2×10/100Base-T RJ45, 16×10Base-T1L (IEEE 802.3cg) |
|
PS1, PS2: Источник питания |
LV |
12-48VDC(9-60VDC) |
PSP1: |
PoDL.L10 |
45-57VDC(питание для полевых устройств) |
V: Вариант модификации |
V1 |
4/8/12/16x10Base-T1L Spurпортов класс питания A (IEEE 802.3cg / IECTS 63444), в искробезопасном исполнении 2-WISE (IECTS 60079-47). Напряжение и мощность на T1L-портах: 12 В, 0.54 Вт, дальность до 200 м. |
V2 |
4/8/12/16x10Base-T1L SPE портов (IEEE 802.3cg) со 2-м или 9-м классами мощности PoDL, дальность до 1000 м. Модификацию можно использовать в качестве Power switch для питания полевого коммутатора. |
|
* Поставка под заказ
