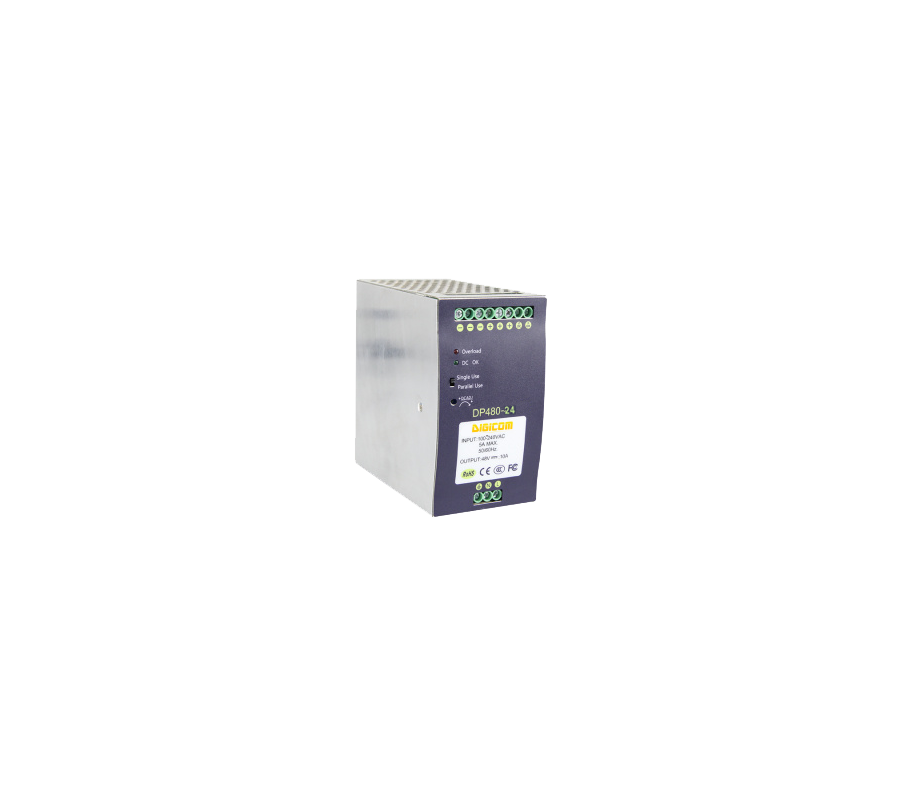

DP480-24 — это компактный промышленный блок питания на DIN-рейку мощностью 480 Вт, адаптированный для установки на монтажные рейки TS-35/7.5 или TS-35/15. Поддерживается входное напряжение в диапазоне от 90 В до 264 В переменного тока и соответствует стандарту EN61000-3-2, норме Европейского Союза для гармонического тока.
DP480-24 имеет металлический корпус, который увеличивает рассеиваемую мощность устройства. С эффективностью работы до 91% вся серия может работать при температуре окружающей среды от -40 до 70°C в условиях воздушной конвекции. Он оснащен режимом постоянного тока для защиты от перегрузки, подходит для различных индуктивных или емкостных приложений. Полноценные функции защиты и соответствующие сертификаты для промышленных устройств управления делают DP480-24 очень конкурентоспособным источником питания для промышленных приложений.
Особенности:
- Защита от превышения тока, напряжения и температуры
- Входное напряжение: 90 ~ 264VAC; 124 ~ 370VDC
- Выходное напряжение: 24VDC
- Диапазон регулировки: DC 24В±3%
- Ток нагрузки: 20A
- Мощность: 480 Вт
- КПД: 91%
- Диапазон рабочих температур: от -40 до 70°C
| Название продукта | Промышленный источник питания на DIN-рейку 480 Вт/24 В |
| Модель | DP480-24 |
| Группа выходов | 1 |
| Напряжение постоянного тока | DC24В |
| Выходное напряжение по умолчанию | 24,00–24,3 В (VIN: 220 В переменного тока / НАГРУЗКА: 0 А) |
| Выходной номинальный ток | 10А |
| Диапазон выходного тока | 0-10А |
| Выходная номинальная мощность | 480 Вт |
| Общая пиковая выходная мощность | До 360 Вт (устойчивое время 10 с / 220 В переменного тока) |
| Пиковый выходной ток | 7,5 А (устойчивое время 10 с/220 В переменного тока) |
| Пульсирующий шум | Пик - Пик ≤100 мВ (Метод испытаний: клемма должна быть подключена параллельно с емкостью 0,1 мкФ и 47 мкФ, тестирование на частоте 20 МГц) |
| Диапазон регулировки выходного сигнала | DC 24V±3% |
| Точность стабилизированного напряжения | ±1% (при входе 90–264 В переменного тока, 100 % нагрузки) |
| Регулирование линии | ±0,5 % (при входе 90–264 В перем. тока, 100 % нагрузки) |
| Регулирование нагрузки | ±1 % (при входе 90–264 В переменного тока, нагрузка 0–100 %) |
| Время начала вывода | < 2S при номинальном входе (100% нагрузка) |
| Время удержания выхода | > 20 мс при 115 В переменного тока, > 115 мс при 230 В переменного тока (100% нагрузка) |
| Выброс напряжения | ≤5% |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока |
| Диапазон входного номинального напряжения | 100~240 В переменного тока |
| Частотный диапазон | 47~63 Гц |
| Номинальная частота | 50/60 Гц |
| Стартовое напряжение | 90 В переменного тока |
| Эффективность | > 90,0 % при 115 В переменного тока, > 91,0 % при 230 В переменного тока |
| Входной ток при 25 ? | < 4,40 А при 115 В переменного тока, < 2,20 А при 230 В переменного тока |
| Пусковой ток при 25? | < 35 А при 115 В переменного тока и 230 В переменного тока |
| Фактор силы | > 0,99 при 115 В переменного тока, > 0,93 при 230 В переменного тока |
| Защита от перенапряжения | 288 ~ 360 Вт Качающаяся машина (Метод тестирования: увеличивайте выходной ток до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса избыточной мощности.) |
| Защита от перенапряжения | 57~70В Качающийся механизм (Короткое замыкание контактов 1-2 U8, поворотный механизм. Восстановление нормального выхода после устранения короткого замыкания) Примечание: Не используйте внешнее напряжение. |
| Защита от сверхтока | 6~7,5 А Качающаяся машина (Метод тестирования: увеличение выходного тока до включения защиты. Режим защиты: Качающаяся машина, самовосстановление после сброса перегрузки по току.) |
| Защита от короткого замыкания | Он обеспечивает длительное короткое замыкание путем подключения медного кабеля с достаточной площадью поперечного сечения (длина 15 см ± 5 см) к выходному порту питания. Самовосстановление в норму после устранения короткого замыкания. |
| Рабочая температура и влажность | от -40 до 70°C; 20%~95% относительной влажности |
| Температура и влажность хранения | от -40 до 70°C; 10%~95% относительной влажности без конденсации |
| Температурный коэффициент | ±0,03%/? (0?50?) |
| Либрация | Диапазон частот: 10 ~ 500 Гц, ускорение: 2G, каждый цикл развертки 10 мин. Шесть разверток по осям X, Y и Z |
| Всплеск | Ускорение: 20G, продолжительность: 11 мс, три удара по осям X, Y и Z |
| Высота | 2000м |
| Стандарт безопасности | GB4943/EN60950 ?Ссылка ?Сертификация |
| Диэлектрическая прочность | Вход—Выход: 3 кВ переменного тока/10 мА; Вход -- Корпус: 1,5 кВ переменного тока/10 мА; Выход --- Корпус: 0,5 кВ постоянного тока/10 мА. Время каждого тестирования составляет 1 мин. |
| Тест заземления | Условия испытаний: 32 А/2 мин; Заземление: <0,1 Ом. |
| Ток утечки при 25 ? | Вход на GND ≤3,5 мА; Вход-выход ≤0,25 мА (вход 264 В переменного тока, 63 Гц) |
| Изоляционное сопротивление | Вход-выход: 10 МОм |
| Кондуктивная помеха | EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B |
| Излучаемые помехи | EN55022, EN55024, FCC ЧАСТЬ 15 КЛАСС B |
| Гармаонный ток | EN61000-3-2 КЛАСС D |
| Кондуктивная эмиссия | EN61000-4-6 Уровень 3 |
| Излучаемое излучение | EN61000-4-3 Критерий уровня 3 B |
| Излучение промышленной частоты | EN61000-4-8 Уровень 3 |
| Электростатическое излучение | EN61000-4-2 Уровень 4, критерий B |
| Электронный платеж | EN61000-4-4 Уровень 4, критерий B |
| Всплеск | EN61000-4-5 Уровень 4, критерий B |
| Падение и прерывание | EN61000-4-11 |
| Артикул | Описание |
| DP480-24 | Промышленный источник питания 24VDC, 480 Вт |
| Артикул | Описание |
| DP120-24 | Промышленный источник питания 24VDC, 120 Вт |
| DP120-48 | Промышленный источник питания 48VDC, 120 Вт |
| DP240-24 | Промышленный источник питания 24VDC, 240 Вт |
| DP240-48 | Промышленный источник питания 48VDC, 240 Вт |
| DP480-48 | Промышленный источник питания 48VDC, 480 Вт |
