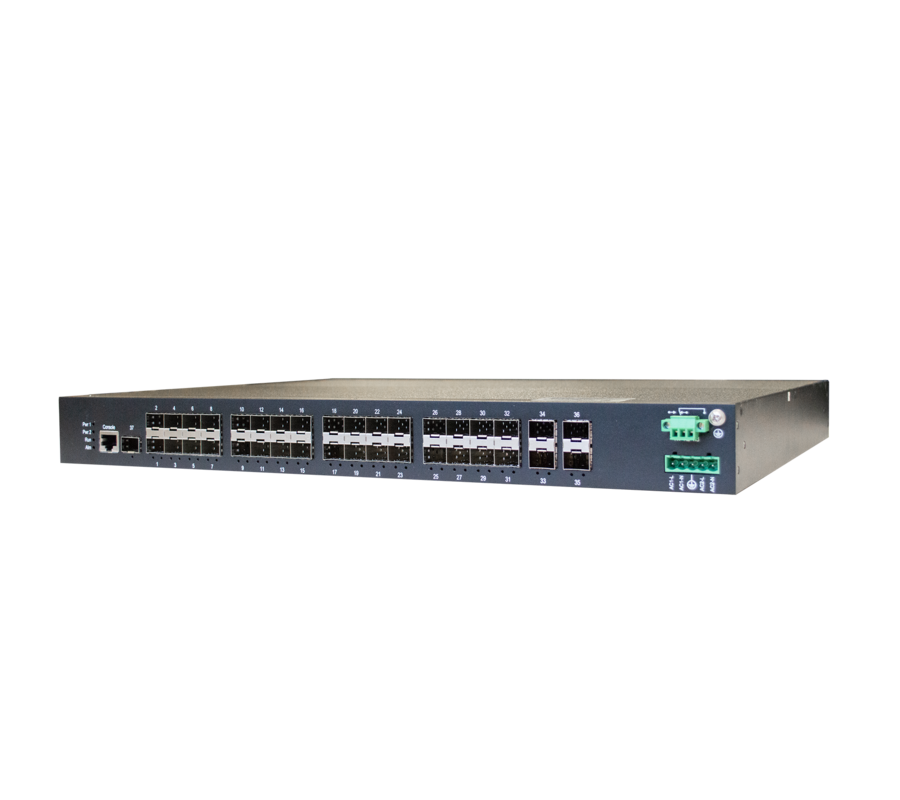

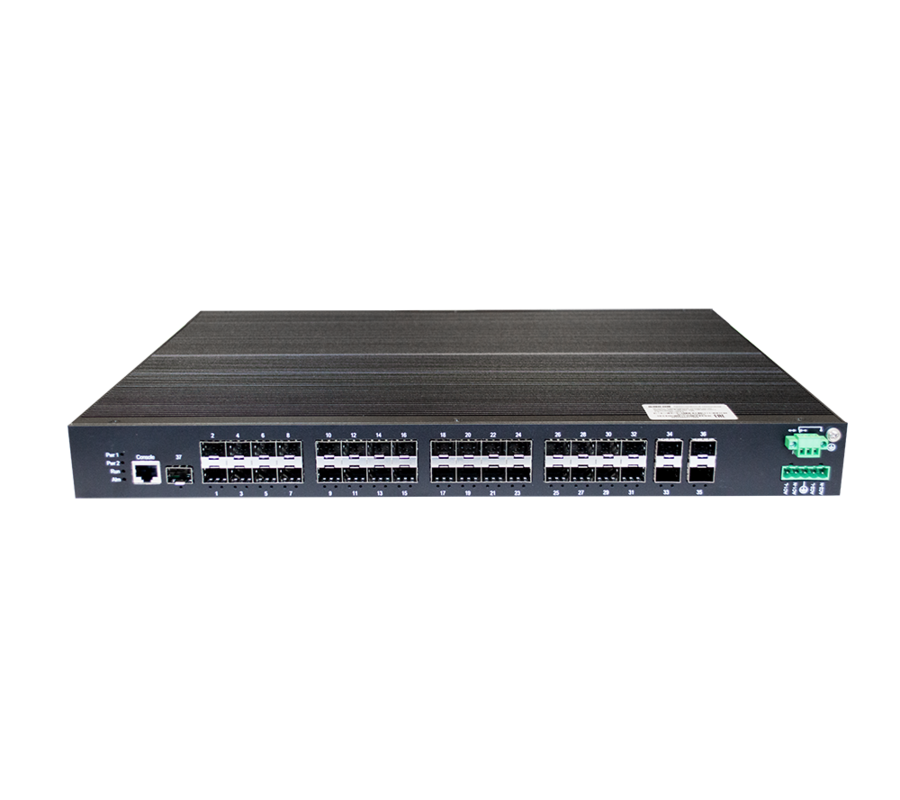

СЕРИЯ ZIRCON2837HP

ZIRCON2837HP-4X33GX-H2-H2

Категория:
Промышленные коммутаторы L2 в 19" стойку

Управляемый промышленный коммутатор L2 37 портов: 33 x 100/1000Base-X SFP слота и 4 x 10G SFP слота, МЭК 61850-3, IEEE 1613, IEEE1588v2 (PTP), питание 110VDC(72~154VDC) с резервированием

ZIRCON2837HP - управляемый коммутатор 2-го уровня специально для промышленного применения. Коммутатор разработан для применения в энергетике и транспорте и соответствует стандартам МЭК 61850-3, IEEE 1613 (Сети и системы связи на подстанциях) и IEEE1588v2 (PTP) обеспечивает надежную работу и возможность применения в критически важных сценариях. Имеет 33 x 100/1000Base-X SFP слота и 4 x 10G SFP слота. Наличие большого количества SFP слотов позволяет сконфигурировать устройство  под реальные потребности. Представляет самые передовые технологии в зоне промышленных коммуникаций. Поддержка IEEE1588v2 (PTP) с точностью синхронизации коммутаторов до 10 нс удовлетворяет наивысшим требованиям в решениях, где требуется временная синхронизация. Металлический корпус с конвекционным охлаждением (без вентиляторов) обеспечивает стабильную работу в тяжелых условиях эксплуатации, таких как вибрация, удары, пыль, грязь электромагнитные помехи. Данный коммутатор рекомендуется для применения в решениях для промышленной автоматизации, в системах видеонаблюдения и т.д.

Особенности:

  • Имеет 4 x 10G SFP слота, 33 x 100/1000Base-X SFP слота;
  • Поддержка кольцевого резервирования DG-Ring (время восстановления связи <15ms), 62439-6/3 (время восстановления связи <15ms);
  • Поддержка RSTP/STP, MSTP.
  • Поддержка IPv4/IPv6
  • Управление через WEB-интерфейс, CLI - Console/Telnet, SNMPv1/v2/v3, RMON/System syslog;
  • Поддержка IEEE802.1Q VLAN, MAC based VLAN, Protocol based VLAN, IP subnet based VLAN, QinQ, GVRP, MVR
  • Поддержка Port-based IEEE802.1X, Single and multiple IEEE802.1X,  MAC-based authentication, VLAN Assignment, IP source guard, RADIUS, TACACS+, ACL, SSHv2, HTTPS
  • Поддержка ITU-T G.8032 Ethernet Ring Protection
  • Поддержка IGMP v1/v2/v3 Snooping, MLD v1/v2 Snooping
  • Поддержка DHCP Server/Client/Relay/snooping
  • Поддержка DNS client/proxy
  • Поддержка LACP/Link Aggregation Static
  • Поддержка группирования портов, ограничение скорости, управление широковещательным штормом;
  • Поддержка IEEE1588v2;
  • Соответствует стандартам МЭК 61850-3, IEEE 1613 (Сети и системы связи на подстанциях);
  • Поддержка MIB-II, Ethernet-Like MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
  • Питание 24VDC（10-36VDC），48VDC（18-72VDC），110VDC（72-154VDC） , 220VAC/DC(85-264VAC，120-300VDC)
  • Класс защиты IP40;
  • Рабочая температура: от -40 до 85°C;
  • Монтаж в 19" конструктив
Порты
100/1000Base-X SFP
 33
10G SFP
 4
Дистанция передачи
Витая пара
 100m(Adopt standard CAT5, CAT5e)
Многомод
 1310nm 5KM(100M), 850nm 550M(1000M)
Одномод
 1310nm 40KM/60KM(100M) 1550nm 60KM/80KM(100M)
1310nm 10KM/40KM(1000M) 1550nm 60KM/80KM(1000M)
Основные технические параметры
Сетевые стандарты
 IEEE802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p/
802.1q/ 802.1d/802.1w/802.1s/802.1ad/802.3az/802.1x/
802.1ab
Сетевые протоколы
 DG-Ring, RSTP/STP, MSTP, IGMP v1/v2/v3 Snooping, GVRP, SNMPv1/2/3, MLD
v1/v2 Snooping, DHCP Server/Client/Relay/snooping, RMON,
HTTPS, Telnet, System syslog, SSHv2, DNS client/proxy,
CLI-Console, Q-in-Q, RADIUS, TACACS+, ACL
Синхронизация
 PTP (IEEE 1588v2)
MIB
 MIB-II, Ethernet-Like MIB, Q-BRIDGE MIB, Bridge MIB, RSTP
MIB, RMON MIB Group 1, 2, 3, 9
DDM
 Tx/Rx Optical Power and Temperature control
Управление потоком
 IEE802.3x flow control, back pressure flow control
Свойства коммутатора
Priority Queues
 8
Maximum No of Available VLANs
 4094
VLAN ID Range
 1-4094
Таблица MAC адресов
 32K
Буфер пакетов
 32Mbit
Packet Forwarding Rate
 MAX 133.9Mpps
Задержка коммутации
 <5µS
Интерфейсы
SFP
 100/1000Base-X, SFP слот
10G
 10G SFP слот
Консольный порт
 RJ45 разъем, RS232 TX/RX
Сигнал тревоги
 2-контактный релейный выход с допустимой нагрузкой по току 0,5 А при 60 В
LED индикаторы
Питание
 Зеленый горит — питание включено Зеленый не горит — питание выключено
Состояние системы
 Горит зеленым — система успешно запускается.
Зеленый Не горит — система не запускается успешно
10/100/1000Base-T(X)
RJ45 индикатор портов
 Желтый - скорость порта:
Горит желтым — порт работает на скорости 1000 Мбит/с.
Желтый не горит — порт работает на скорости 10 Мбит/с или 100 Мбит/с.
Зеленый для порта Link/Act:
Зеленый горит и мигает — порт LINK UP, данные передаются.
Зеленый горит — не мигает — подключение к порту установлено
Зеленый Не горит — связь с портом не работает
10 G индикатор портов
 Зеленый для порта Link/Act:
Горит зеленым и мигает — порт подключен, данные передаются.
Зеленый горит — подключение к порту установлено
Зеленый Не горит — соединение с портом отключено
Питание
Резервирование питания
 Дополнительные резервные двойные входы
Диапазон входного напряжения
 220VAC/DC(88~264VAC,120~300VDC), optional 24VDC(10~36VDC),
48VDC(18~72VDC),110VDC(72~154VDC)
Полная нагрузка
 30 Вт
Защита от перегрузки по току
 Да
Защита от обратной полярности
 Да
Клемма питания
  5-контактная клеммная колодка
Клемма для сигнального кабеля
 3-контактная клеммная колодка
Условия окружающей среды
Температура хранения
 -40 to 85ºC (-40 to 185℉)
Рабочая температура
 -40 to 85ºC (-40 to 185℉)
Влажность
 5% to 95% Non-condensing
Физические характеристики
Материал корпуса
 Металлический, IP40
Габариты (W x D x H)
 440×335×44 мм
Вес(kg)
 3.5 кг
Монтаж
 1U стойка
Гарантия
 5 лет
ZIRCON2837HP-4X-Ports - PS1 - PS2
4X              =4 х 1/10G SFP+ (По умолчанию имеется во всех конфигурациях)
Выберите интерфейсные порты - Ports
33GX=33 х 100/1000M SFP
Выберите блок питания PS1 & PS2:
L2=48VDC(18～72VDC)
L3=24VDC(10～36VDC)
H2=110VDC(72～154VDC)
HV=220VAC/DC(85～264VAC, 120～300VDC)

Модели:

МодельОписание
ZIRCON2837HP-4X33GX-HV-HV (DG-IES-2837MRPT-4X33GX-HV-HV)33 порта Gigabit Ethernet SFP и 4  порта 10 Gigabit Ethernet SFP, питание 220VAC/DC(85～264VAC，120～300VDC) с резервированием
ZIRCON2837HP-4X33GX-L3-L3 (DG-IES-2837MRPT-4X33GX-L3-L3)33 порта Gigabit Ethernet SFP и 4  порта 10 Gigabit Ethernet SFP, питание 24VDC(10~36VDC) с резервированием
ZIRCON2837HP-4X33GX-L2-L2 (DG-IES-2837MRPT-4X33GX-L2-L2)33 порта Gigabit Ethernet SFP и 4  порта 10 Gigabit Ethernet SFP, питание 48VDC(18~72VDC) с резервированием
ZIRCON2837HP-4X33GX-H2-H2 (DG-IES-2837MRPT-4X33GX-H2-H2)33 порта Gigabit Ethernet SFP и 4  порта 10 Gigabit Ethernet SFP, питание 110VDC(72~154VDC) с резервированием
Артикул Описание

Управляемый промышленный коммутатор L2 37 портов: 33 x 100/1000Base-X SFP слота и 4 x 10G SFP слота, МЭК 61850-3, IEEE 1613, IEEE1588v2 (PTP), питание 110VDC(72~154VDC) с резервированием
