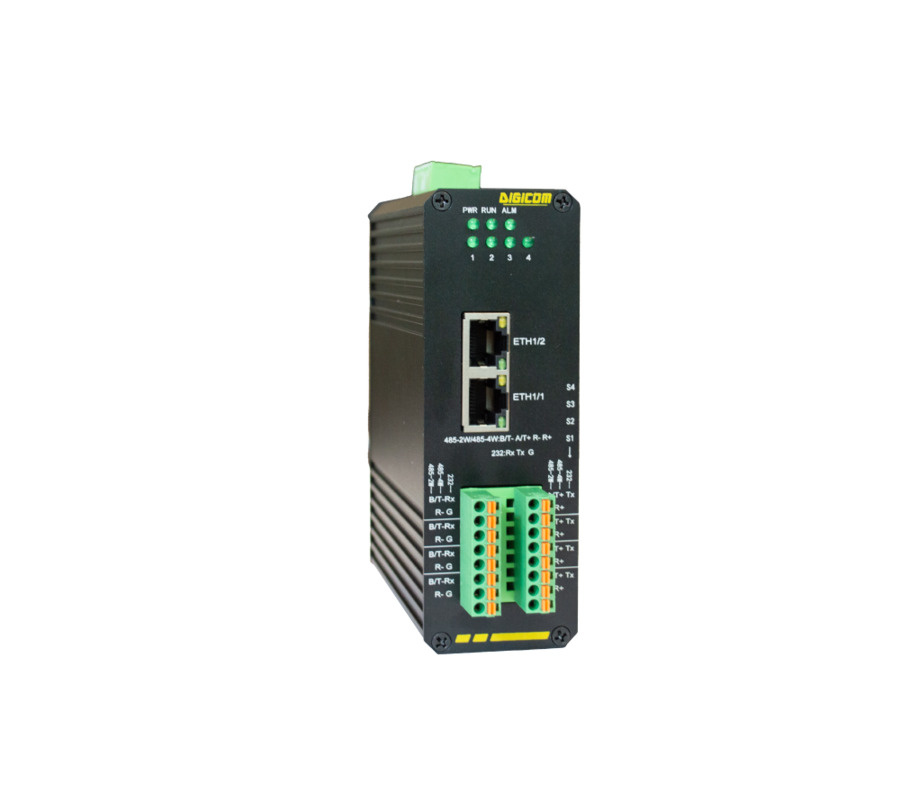

RHODON3204PS-2T4D-485/232-L22-L22
Асинхронный промышленный сервер 2х10/100Base RJ45 + 4хRS485/232, два входа питания 24VDC (18-36VDC) основной+резервный, IP40
RHODON3204PS-2T4D-485/232-L22-L22 — это промышленный последовательный сервер (Serial Server), который поддерживает два последовательных портов RS-485 или RS-232, преобразуемых в два порта Ethernet. Предназначен для эксплуатации в жёстких промышленных условиях. Данные последовательного порта можно считывать через сеть, а устройством последовательного порта можно управлять удаленно через Web-интерфейс. Поддерживает различные сетевые протоколы, такие как TCP, UDP, HTTP, ARP, ICMP, LLDP, SNMP, FTP, SMTP, DNS, DHCP и другие, прозрачную передачу и протокол передачи данных Modbus RTU, а также три режима связи через последовательный порт: RS485/422/232. Поддерживает восстановление одной кнопкой, сигнализацию отключения питания и другие функции. Устройство оснащено световым аварийным индикатором и может отправлять оповещения по электронной почте по протоколу SMTP для оперативного обнаружения проблем в сети. Кроме того, преобразователь поддерживает такие функции безопасности, как SSH, SSL, фильтрация MAC-адресов и иерархия пользователей, обеспечивая безопасность и стабильность промышленной сети. Устройство отличается низким энергопотреблением, максимальная потребляемая мощность не превышает 3 Вт.
Особенности:
- 2 порта 10/100Base-TX с RJ45 и 4 порта RS485/232 поддерживают каскадное подключение двух сетевых портов, причем оба порта могут быть независимо настроены на разные IP-адреса сетевых сегментов;
- Одно устройство поддерживает три типа последовательных интерфейсов: RS-485 (2-х или 4х проводной), RS-232. Режим работы портов выбирается программно
- Поддерживает режим работы сокета, включая TCP-сервер, TCP-клиент и UDP
- Поддержка прозрачного режима передачи и протокола передачи данных Modbus-TCP-RTU
- Функция интерфейсного моста (Interface Bridge) обеспечивает двунаправленную связь между последовательными устройствами (с портами RS-232/422/485) и сетью Ethernet. Эта функция позволяет устройствам традиционными последовательными портами передавать данные по сети, обеспечивая удаленный доступ и управление.
- Поддержка управления потоком (Flow Control) RTS/CTS *
- Имеется кнопка сброса к заводским настройкам;
- Аварийные оповещения;
- Защита изоляции 2 кВ последовательных портов и 1,5 кВ портов Ethernet;
- Защита от перенапряжения (по портам и питанию);
- Электромагнитная защищенность, класс 3;
- Класс защиты IP40;
- Алюминиевый корпус, безвентиляторное охлаждение;
- Напряжение питания 24VDC (18-36VDC);
- Рабочая температура от - 40 ℃ до + 85 ℃
* Функция не входит в стандартную конфигурацию, поставляется по отдельному заказу
| Интерфейсы Ethernet |
Количество интерфейсов: 2 Скорость передачи: 10/100 Mbps, Auto MDI/MDIX Тип разъема: RJ45 Поддержка каскадирования мостов и независимой настройки различных IP-подсетей для двух портов Ethernet |
| Последовательные интерфейсы |
Количество интерфейсов: 4 Стандарт: RS-485 (2-х и 4х проводной), RS-232. Выбор стандарта осуществляется программно Разъем: клеммная колодка Изолятор: 2 кВ |
| Параметры последовательных интерфейсов |
Режим работы: TCP-клиент, TCP-сервер, UDP, Modbus-TCP-ASCII, Modbus-TCP-RTU Скорость передачи: 2400 бит/с ～ 921600 бит/с в режиме RS-232 2400 бит/с ～115200 бит/с в режиме RS-485 Бит данных 5, 6, 7, 8 Стоповый бит：1, 2 Контрольные цифры：Нет, Четные, Нечетные |
| Возможности коммутации |
Поддержка каскадирования мостов и независимой настройки различных IP-подсетей для двух портов Ethernet |
| Маршрутизация |
Поддержка статической маршрутизации |
| Функции безопасности |
SSH SSL Привязка MAC-адреса Классификация пользователей |
| Управление оборудованием |
Веб-управление (HTTP / HTTPS) Управляющие сообщения ICMP SNMP v1/v2c SNMP-trap LLDP ARP DNS DHCP-клиент |
| Режимы передачи |
Прозрачная передача данных / Режим прозрачной передачи протокола Modbus RTU/TCP |
| Обслуживание оборудования |
Обновление через Интернет FTP, TFTP и системный журнал Оповещение по почте SMTP Индикатор неисправности Автоматическое повторное подключение после отключения |
| Синхронизация |
Поддерживает NTPv4 клиент |
| LED индикация и кнопки |

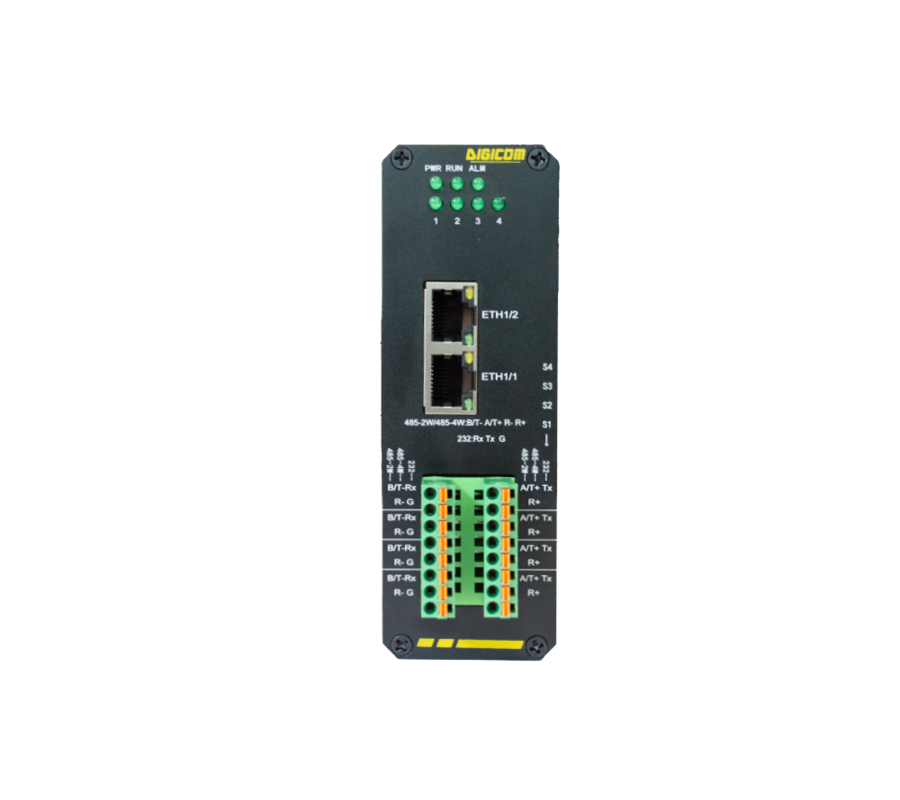

Светодиоды: Система: PWR, Run Сигнал тревоги: ALARM Индикатор сброса: Сброс Последовательный порт: Индикатор подключения Сеть: Индикатор подключения Кнопки: Восстановление заводских настроек |
| Физические характеристики |

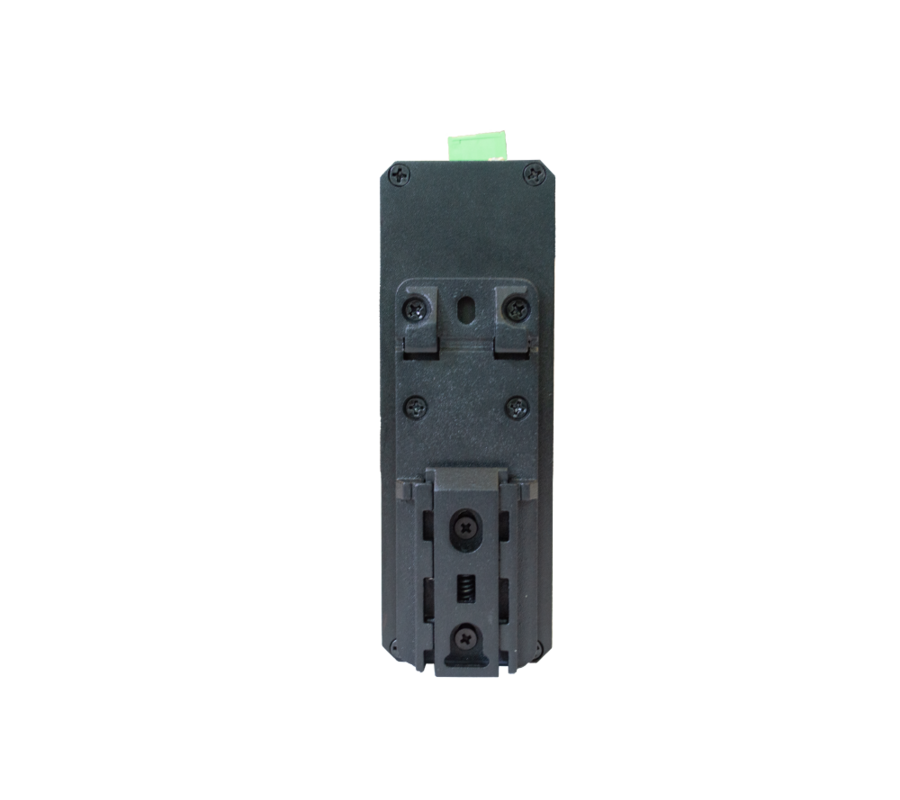

Корпус: алюминиевый корпус Класс защиты: IP40 Способ установки: DIN-рейка и настенный монтаж Размер (мм): 126*106*44 |
| Электропитание |
Входное напряжение: 24 В (18-36 В постоянного тока) Мощность: <3 Вт Резервирование питания: два входа питания Тип разъема питания: 6-контактная клеммная колодка Защита от обратной полярности: Поддерживается Защита от перегрузки: Поддерживается Сигнализация сбоя питания: Поддерживается |
| Условия эксплуатации |
Рабочая температура: -40℃～85℃ Температура хранения: -40℃～85℃ Относительная влажность окружающей среды: 5～95%, без конденсации Режим отвода тепла: естественное охлаждение Средняя наработка на отказ：>30000ч Гарантия: 5 лет |
| Промышленные стандарты |
Электромагнитные помехи (EMI) FCC CFR47 часть 15, EN55022/CISPR22, класс А Электромагнитная восприимчивость (EMS) IEC61000-4-2(ESD) ±6кВ (контакт), ±8кВ (воздух) IEC61000-4-3(RS) 10 В/м (80 МГц ~ 2 ГГц) IEC61000-4-4(EFT) Порт питания: ±2 кВ; Порт данных: ± 1 кВ IEC61000-4-5 (перенапряжение) Порт питания: ±1 кВ/дм, ±2 кВ/см; Порт данных: ± 1 кВ IEC61000-4-6(CS) 10 В (150 кГц ~ 80 МГц) IEC61000-4-8 30 А/м IEC61000-4-9 1000А/м IEC61000-4-10 100А/м IEC61000-4-12 2кВ/см, 1кВ/дм IEC61000-4-16 30 В (продолж.), 300 В (1 с) Прочность IEC60068-2-6 (вибрация) IEC60068-2-27 (удар) IEC60068-2-32 (свободное падение) |
| Артикул |
RHODON320XPS-Ports-485/232-PS1-PS2 |
|
| Кодификатор |
Обозначение |
Описание |
| Ports: Порты |
3202PS-2T2D |
2 х 10/100Base RJ45 + 2 х RS485/232 |
| 3204PS-2T4D |
2 х 10/100Base RJ45 + 4 х RS485/232 |
|
| 3208PS-2T8D |
2 х 10/100Base RJ45 + 8 х RS485/232 |
|
| PS1, PS2: Вход питания |
L22 |
24VDC (18-36VDC) |
| L10* |
24VDC (12-48VDC) |
|
* – опционально, под заказ
| Артикул | Описание |
| RHODON3204PS-2T4D-485/232-L22-L22 | Асинхронный промышленный сервер 2х10/100Base RJ45 + 4хRS485/232, два входа питания 24VDC (18-36VDC) основной+резервный, IP40 |
| Артикул | Описание |
| RHODON3202PS-2T2D-485/232-L22-L22 | Асинхронный промышленный сервер 2х10/100Base RJ45 + 2хRS485/232, два входа питания 24VDC (18-36VDC) основной+резервный, IP40 |
| RHODON3208PS-2T8D-485/232-L22-L22 | Асинхронный промышленный сервер 2х10/100Base RJ45 + 8хRS485/232, два входа питания 24VDC (18-36VDC) основной+резервный, IP40 |

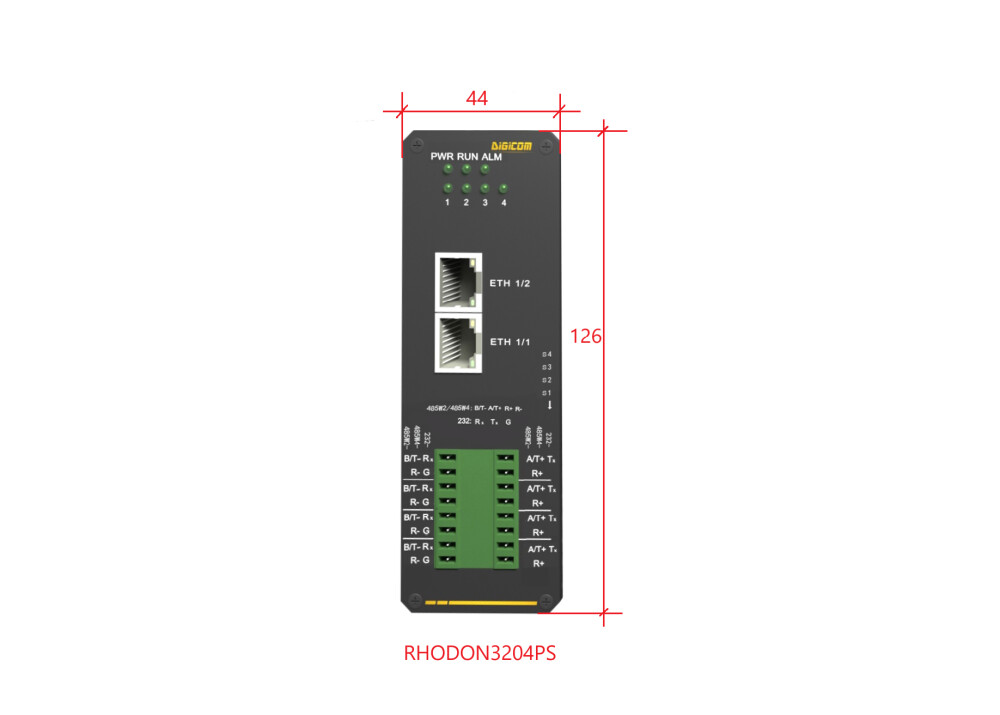

Габаритные размеры
|
