ONYX1516F-16GE-L5-L5 — надежное и экономичное решение, специально разработанное для требовательных условий эксплуатации наружных камер видеонаблюдения и различных промышленных сетей. Этот неуправляемый промышленный Ethernet-коммутатор, разработан для работы в суровых погодных условиях и обеспечивает бесперебойную связь, гарантируя безупречную работу систем видеонаблюдения даже в сложных условиях. Этот неуправляемый промышленный Ethernet-коммутатор обеспечивает надежную работу при низких эксплуатационных расходах и является идеальным решением для отраслей, стремящихся улучшить свою сетевую инфраструктуру без ущерба для качества или эффективности.
Коммутатор обеспечивает соединение с высокой пропускной способностью 52 Гбит/с, гарантируя бесперебойную передачу данных. Благодаря неблокируемой архитектуре коммутации он пересылает и фильтрует пакеты на полной скорости, устраняя узкие места и максимально увеличивая пропускную способность для высокопроизводительных сетей. Поддерживает работу в широком диапазоне температур, имеет защиту от электростатического разряда и перенапряжения, защищая сеть от скачков напряжения и помех окружающей среды. Идеально подходит для систем автоматизации, транспорта и энергетики, обеспечивает создание масштабируемой высокоскоростной сети без сложной настройки и без ущерба для надежности.
Основные особенности
- 16 портов RJ45 10/100/1000Base-T
- Поддержка управления потоком IEEE 802.3x для полнодуплексного режима и обратного давления для полудуплексного режима
- Неблокирующая архитектура коммутации, пересылка и фильтрация пакетов на полной скорости для максимальной пропускной способности
- Auto-MDI/MDIX устраняет необходимость в кросс-кабелях
- Поддержка автоматического изучения и отслеживания изменений MAC-адресов
- Порты с автосогласованием обеспечивают интеллектуальную интеграцию между оборудованием 10 Мбит/с, 100 Мбит/с и 1000 Мбит/с.
- Прозрачность VLAN IEEE 802.1Q
- Простота установки, режим Plug-and-play.
- Алюминиевый корпус IP40, конструкция без вентилятора.
- Питание 9–56 В постоянного тока с резервированием и защитой от обратной полярности.
- Установка на DIN-рейку и на стену.
- Рабочая температура от -40 до +75 °C.
Интерфейсы
- 10/100/1000Base-T, RJ45
Конфигурация
16GE — 16х10/100/1000M портов RJ45
Характеристики и функции |
Значение/Описание |
Характеристики интерфейсов и разъемов |
|
Порты |
|
Общее кол-во портов |
16 |
Порты 10/100/1000M RJ45 |
16 |
Порты 10/100/1000M SFP |
— |
Выход аварийной сигнализации |
1 |
Параметры чипсета |
|
Метод передачи |
Store-and-Forward |
Пропускная способность |
52 Гбит/с / не блокируемая |
Скорость пересылки пакетов |
23.8 млн.пакетов/сек. (размер пакета 64 байта) |
Буфер пакетов |
4 Мбит |
MAX. длина пакета |
1500 байт |
Таблица MAC-адресов |
8K записей, автоматическое изучение и отслеживание изменений |
Управление потоком (Flow Control) |
Фрейм паузы IEEE 802.3x для полного дуплекса, обратное давление (Back pressure) для полудуплекса |
Питание |
|
Входы питания |
2 |

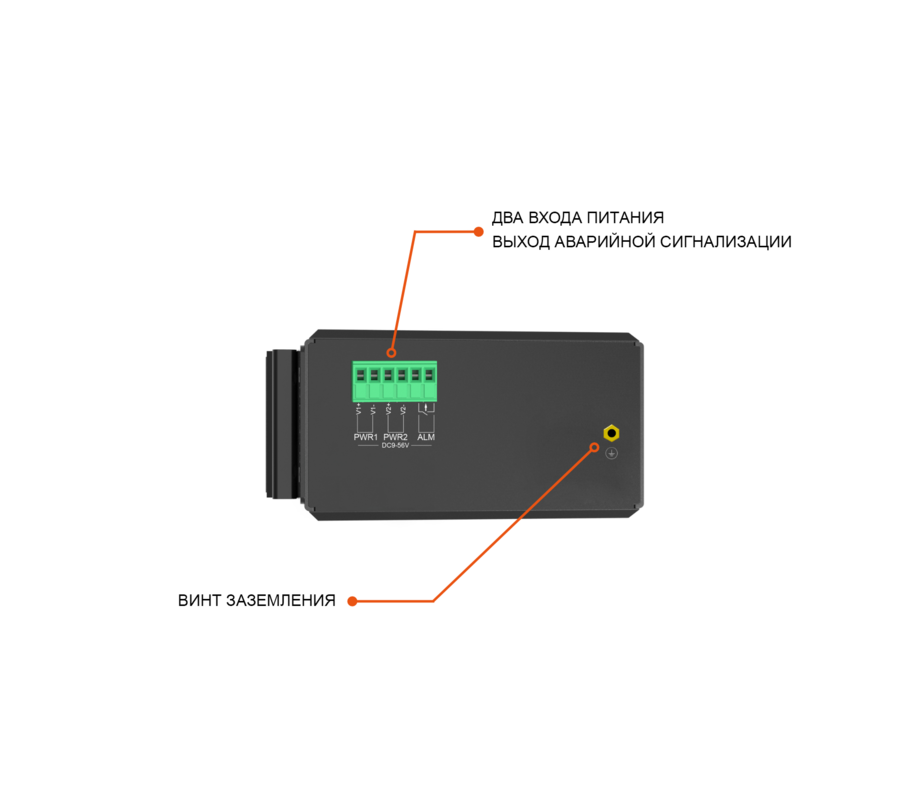

Подключение питания |
1 съемная 6-контактная клеммная колодка |
Контакты 1/2 для питания 1, контакты 3/4 для питания 2, контакты 5/6 для аварийной сигнализации (по необходимости) |
|
Напряжение питания |
9-56VDC |
Потребляемая мощность |
10 Вт Max |
Защита |
Обратная полярность, перегрузка по току |
Физические характеристики |
|
Класс защиты |
IP40 |
Материал корпуса |
алюминий |
Способ установки |
на DIN-рейку / на стену |
Габариты (ВхГхШ) |
160x132x70 мм |
Вес |
1.0 кг (Нетто), 1.25 кг (Брутто) |
Защита от перенапряжения |
±6kV DC, ±4kV RJ45 |
Рабочая температура |
от -40℃ до +75℃ |
Температура для хранения |
от -40℃ до +85℃ |
Относительная влажность |
от 5 до 95% (без конденсации) |
Охлаждение |
Пассивное, без вентилятора |
Наработка на отказ (MTBF) |
＞500,000 часов, в соответствии со стандартом Telcordia SR-332 GB 50°C |
Светодиодная индикация |
|
P1 & P2 |
ON: Питание подается,OFF: Питание отключено |
Оптический порт |
ON: соединение порта активно, |
RJ45 порт, Оранжевый LED индикатор |
ON: соединение порта активно, |
RJ45 порт, Зеленый LED индикатор |
ON: порт работает со скоростью 1000 Мбит/с, |
Артикул |
ONYX15xxF-Ports-PS1-PS2 |
|
Кодификатор |
Обозначение |
Описание |
xx |
04÷26 |
Общее количество портов |
Ports: Порты |
2GX24GE |
2x1000M SFP слота + 24х10/100/1000M портов RJ45 |
2GX16GE |
2x1000M SFP слота + 16х10/100/1000M портов RJ45 |
|
16GE |
16х10/100/1000M портов RJ45 |
|
8GX8GE |
8x1000M SFP слотов + 8х10/100/1000M портов RJ45 |
|
2GX8GE |
2x1000M SFP слота + 8х10/100/1000M портов RJ45 |
|
8GE |
8х10/100/1000M портов RJ45 |
|
1GX4GE |
1x1000M SFP слот + 4х10/100/1000M порта RJ45 |
|
5GE |
5х10/100/1000M портов RJ45 |
|
2GX2GE |
2x1000M SFP слота + 2х10/100/1000M порта RJ45 |
|
PS1, PS2: Вход питания |
L5 |
9-56VDC |
| Артикул | Описание |
| ONYX1516F-16GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 16 портов: 16х10/100/1000M портов RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| Артикул | Описание |
| ONYX1526F-2GX24GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 26 портов: 2x1000M SFP слота + 24х10/100/1000M порта RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| ONYX1518F-2GX16GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 18 портов: 2x1000M SFP слота + 16х10/100/1000M порта RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| ONYX1516F-8GX8GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 16 портов: 8x1000M SFP слота + 8х10/100/1000M портов RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| ONYX1510F-2GX8GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 10 портов: 2x1000M SFP слота + 8х10/100/1000M портов RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| ONYX1508F-8GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 8 портов: 8х10/100/1000M портов RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| ONYX1505F-1GX4GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 5 портов: 1x1000M SFP слот + 4х10/100/1000M порта RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| ONYX1505F-5GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 5 портов: 5 портов: 5х10/100/1000M портов RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |
| ONYX1504F-2GX2GE-L5-L5 | Неуправляемый промышленный коммутатор на DIN-Rail, 5 портов: 1x1000M SFP слот + 4х10/100/1000M порта RJ45, два входа питания 9-56VDC, класс защиты IP40, -40℃ ÷ +75℃ |

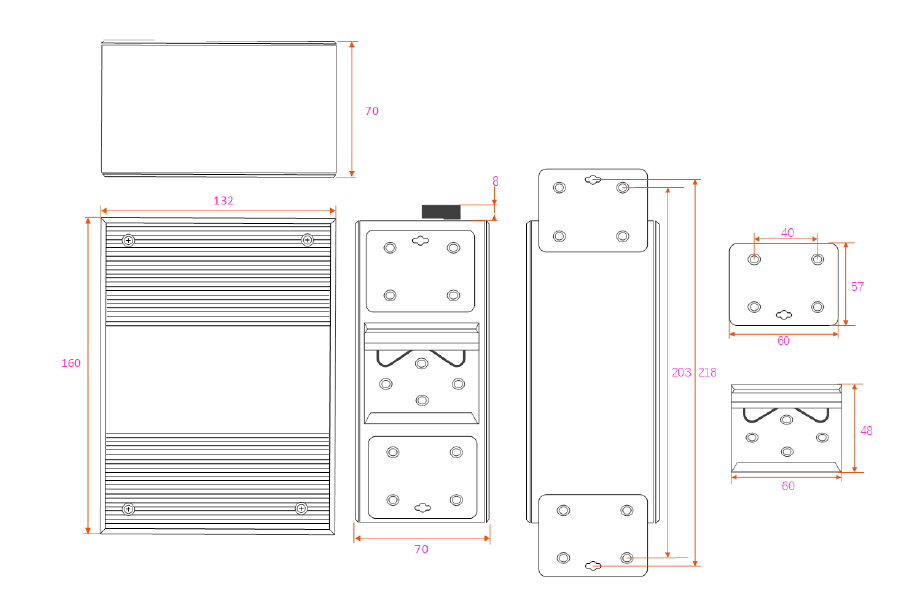

Габариты
| Техническая спецификация на серию ONYX1500F |
