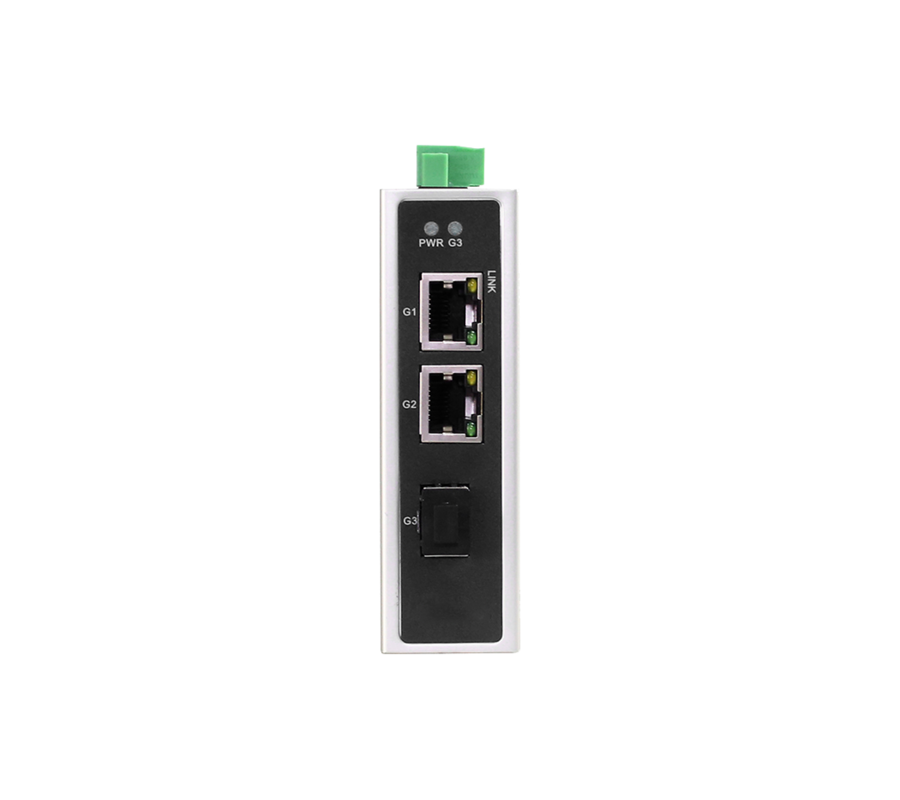

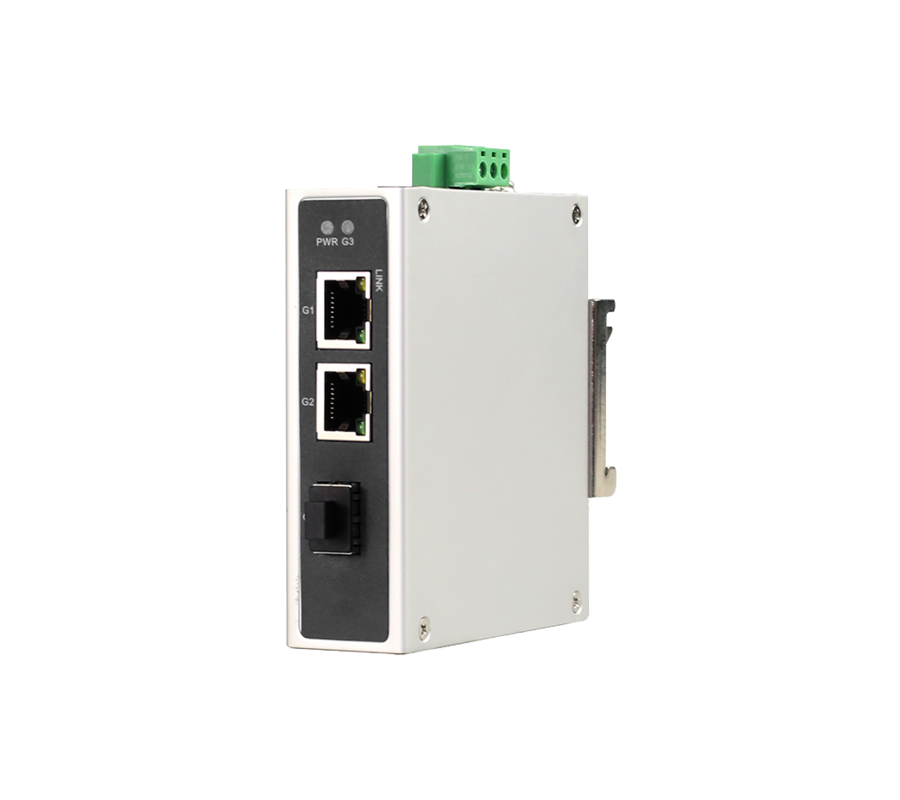

AMBER1503NE-1GX2GE-L10-L10 — 3-х портовый промышленный неуправляемый медиаконвертер со скоростью передачи 1000М. Коммутатор имеет 2*10/100/1000Base-T адаптивных порта RJ45 и 1*1000Base-X слот SFP. Каждый порт поддерживает пересылку с полной линейной скоростью. Неуправляемый коммутатор прост в использовании, не требует конфигурирования, готов к работе сразу после подключения. Подходит для применения в различных отраслях промышленности, таких как транспорт, энергетика, нефтегазодобыча, металлургия, строительство, судоходство и др.
Особенности
Гигабитный доступ
- Поддержка неблокируемой переадресации на скорости соединения.
- Поддержка полного дуплекса на основе IEEE 802.3x и полудуплекса на основе Backpressure.
- Поддержка гигабитного порта RJ45 и оптоволоконного порта SFP для удовлетворения сетевых потребностей в различных сценариях.
Стабильность и надежность
- Соответствие CCC, CE, FCC, RoHS.
- Удобная панель может отображать состояние устройства с помощью светодиодных индикаторов PWR и Link.
- Низкое энергопотребление, корпус из алюминиевого сплава и превосходное рассеивание тепла обеспечивают стабильную работу коммутатора.
Конфигурация
1GX2GE — 1x1000M SFP слот + 2х10/100/1000M порта RJ45
|
Характеристики и функции |
Значение/Описание |
|
Характеристики интерфейсов и разъемов |
|
|
Порты |
|
|
Общее кол-во портов |
3 |
|
Порты 10/100/1000M RJ45 |
2 |
|
Порты 10/100/1000M SFP |
1 |
|
Параметры электрических Ethernet портов |
|
|
Порты RJ45 |
Порт 10/100/1000Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X |
|
Параметры оптических Ethernet портов |
|
|
Оптические порты |
Одномодовый/многомодовый оптический порт SFP |
|
Расстояние передачи |
|
|
Витая пара |
10BASE-T: UTP Категория 3,4,5 (≤100 метров) 100BASE-TX: UTP Категория 5 или выше (≤100 метров) 1000BASE-T:UTP Категория 5e или выше (≤100 метров) |
|
Многомодовое оптоволокно |
850нм / 0-550м, 850нм / 0-300m (10G) |
|
Одномодовое оптоволокно |
1310нм / 0-40км, 1550нм / 0-120км |
|
Параметры чипсета |
|
|
Тип управления сетью |
Неуправляемый |
|
Сетевые протоколы |
IEEE802.3 (10BASE-T; IEEE802.3i 10Base-T); |
|
IEEE 802.3u (100Base-TX, 100Base-FX) |
|
|
IEEE 802.3ab (1000Base-T) |
|
|
IEEE 802.3z (1000Base-SX/LX/CX) |
|
|
IEEE 802.3x (управление потоком) |
|
|
Метод передачи |
Store-And-Forward – cохранение и пересылка (полная скорость передачи данных) |
|
Пропускная способность |
12 Гбит/с (неблокируемая) |
|
Скорость пересылки пакетов |
4.46 млн.пакетов/сек. |
|
Таблица MAC-адресов |
2K |
|
Буфер пакетов |
2M |
|
Jumbo-фрейм |
9216 байт |
|
Светодиодная индикация |
Питание: PWR (зеленый), Сеть: Link (желтый), Оптоволоконный порт:G2 (зеленый) |
|
Питание |
|
|
Потребляемая мощность |
В режиме ожидания<3 Вт, при полной нагрузке<5 Вт |
|
Напряжение питания |
12-48VDC, 3-контактная клеммная колодка и разъем питания постоянного тока, поддержка защиты от обратного подключения |
|
Источник питания |
внешний, 12В/24Вт или 24В/24Вт (в комплект не входит) |
| Резервирование | Два входа питания |
|
Соответствие |
|
|
Электромагнитная совместимость (EMC) |
|
|
Электромагнитные помехи (EMI) |
FCC часть 15, CISPR22(EN55022): Class B |
|
Электромагнитная восприимчивость (EMS) |
IEC61000-4-3(RS):10V/m (80~1000MHz) |
|
IEC61000-6-2 (Общий промышленный стандарт) |
|
|
IEC61000-4-9 (Импульсное магнитное поле): 1000A/m |
|
|
IEC61000-4-10 (Затухающие колебания): 30А/м, 1МГц |
|
|
IEC61000-4-12/18 (Ударная волна): CM 2,5 кВ, DM 1 кВ |
|
|
IEC61000-4-4(EFT): Кабель питания: ±4кВ, Кабель данных: ±2кВ |
|
|
IEC61000-4-16(передача синфазного сигнала): 30В, 300В, 1с |
|
|
IEC61000-4-2(ESD): ±8кВ контактный разряд, ±15кВ воздушный разряд |
|
|
IEC61000-4-6(передача радиочастот): 10В (150кГц~80МГц) |
|
|
IEC61000-4-8(магнитное поле силовой частоты): 100А/м, 1000А/м, 1-3с |
|
|
IEC61000-4-5(перенапряжение): Силовой кабель: CM±4kV/DM±2kV, кабель данных: ±4kV |
|
|
Механические воздействия |
Вибрация: IEC60068-2-6 |
|
Удар: IEC60068-2-27 |
|
|
Падение: IEC60068-2-32 |
|
|
Сертификаты |
|
|
CCC, CE mark, commercial, CE/LVD EN62368-1, FCC Part 15 Class B, RoHS |
|
|
Требования к окружающей среде |
|
|
Рабочая температура: |
от -40 до +75°C |
|
Температура для хранения: |
от -40 до +85°C. |
|
Относительная влажность, рабочая: |
от 5 до 90% (без конденсации). |
|
Относительная влажность, хранение: |
от 5 до 95% (без конденсации). |
|
Физические характеристики |
|
|
Корпус изделия |
Из алюминиевого сплава, безвентиляторный |
|
Класс защиты |
IP30 |
|
Габариты (ДхШхВ) |
98х88х30 мм |
|
Вес нетто/брутто |
0.25 кг / 0.35 кг |
|

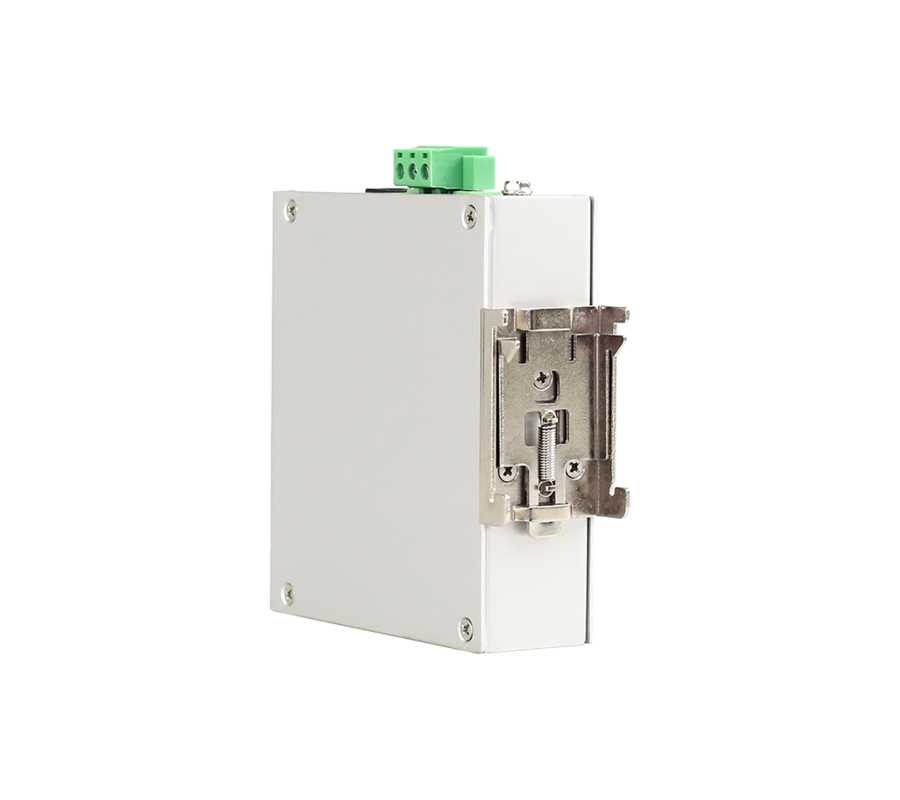

Способ установки |
на DIN-рейку |
|
Гарантия |
5 лет |
|
Артикул |
AMBER1503N-Ports-PS1-PS2 |
|
|
Кодификатор |
Обозначение |
Описание |
|
Ports: Порты |
1GX2GE |
1x1000M слот SFP + 2х10/100/1000M порта RJ45 |
|
PS1, PS2: Источник питания |
L10 |
24VDC (12–48VDC) |
* Оптический SFP модуль и блоки питания в комплект не входят и приобретаются отдельно.
| Артикул | Описание |
| AMBER1503NE-1GX2GE-L10-L10 | Медиаконвертер промышленный неуправляемый на DIN-Rail, 2 порта: 1x1000M слот SFP + 2х10/100/1000M порта RJ45, два входа питания 24VDC (12–48VDC) |
Габаритные размеры
Документация
| Техническая спецификация AMBER1503NE |
