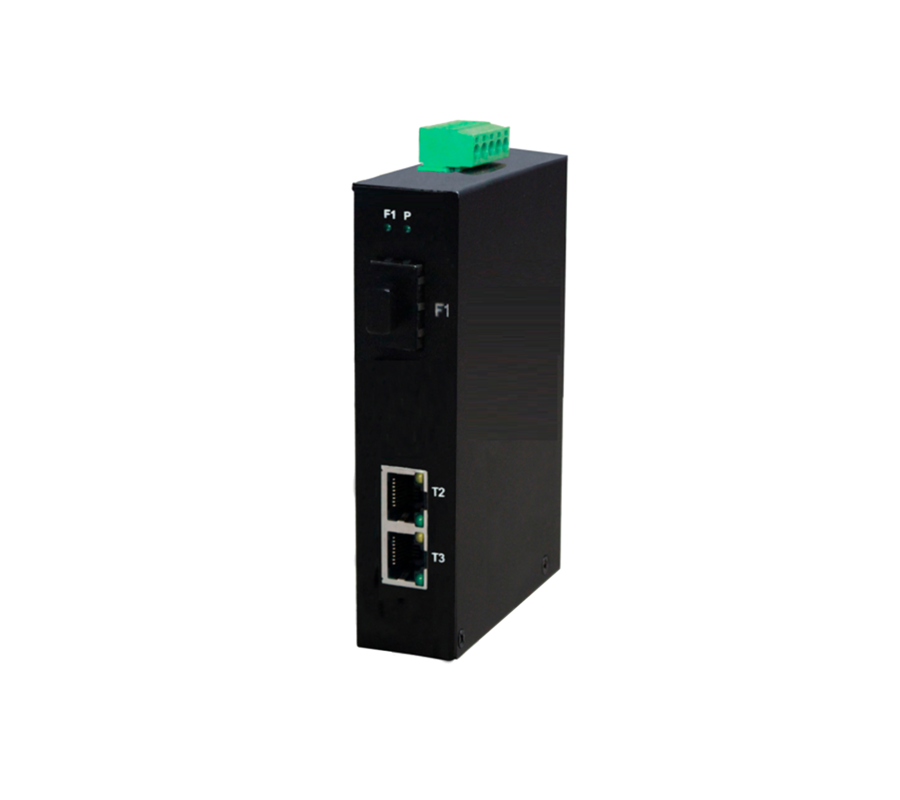

AMBER1003H-1SFP2T-L3 — 3-х портовый неуправляемый промышленный медиаконвертер со скоростью передачи 100М, порты поддерживают автоопредление MDI / MDIX, полный / полудуплекс 10/100 Мбит/с. Устройство рассчитано на эксплуатацию в широком диапазоне рабочей температуры от -40°C до +85°C, а защита от пыли и соляного тумана позволяют эксплуатировать его в суровых условиях окружающей среды.
Особенности
- Соответствует требованиям электромагнитной совместимости с промышленным классом 4
- 10/100M, полу/полный дуплекс, автосогласование MDI/MDI-X
- Серия Green Industry без вентилятора и с низким энергопотреблением
- Соответствие строгим требованиям к работе в на промышленных производствах и в тяжелых климатических условиях
- Степень защиты IP40, металлический корпус
- Установка на DIN-рейку или на стену
Конфигурация
1SFP2T — 1x100M SFP слот + 2х10/100M порта RJ45
Характеристики и функции |
Значение/Описание |
Характеристики интерфейсов и разъемов |
|
Общее кол-во портов |
3 |
Порты 10/100M RJ45 |
2 |
Порты 100M SFP |
1 |
Консольный порт |
1 консольный порт мини-USB |
Параметры электрических Ethernet портов |
|
Порты RJ45 |
Порты 10/100Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X, с автоматическим контролем широкополосного доступа |
Расстояние передачи |
100 м, витая пара категория CAT5, CAT5e |
Параметры оптических Ethernet портов |
|
Тип порта |
SFP модуль |
Многомодовое оптоволокно |
850нм 550м (1000M) |
Одномодовое оптоволокно |
1310нм 20км/40км(1000M), 1550нм 60км(1000M) |
Стандарты и технологии |
|
IEEE 802.3i (10Base-T) |
|
IEEE 802.3u (100Base-TX, 100Base-FX) |
|
IEEE 802.3x (управление потоком) |
|
Аппаратные характеристики |
|
Таблица MAC-адресов |
1K |
Буфер пакетов |
1M |
Скорость пересылки пакетов |
0.45 млн.пакетов/сек. |
Задержка |
<5 мкс |
Управление потоком (Flow Control) |
Управление потоком IEEE 802.3x, обратное давление (Back Pressure) |
Метод передачи |
Store-And-Forward – cохранение и пересылка |
Питание |
|
Входное напряжение |
24VDC (10–36VDC) |
Потребляемая мощность |
≤5W |
Подключение питания |
3-контактная клеммная колодка с шагом 5,08 мм |
Защита электропитания |
Поддержка защиты от обратного подключения, защита от перегрузки по току |
Светодиодная индикация |
|
Питание |
Зеленый включен - питание включено |
Индикатор порта 10/100/1000Base-T(X) RJ45 |
Желтый - скорость порта: |
Индикатор оптического порта 1000Base-X |
Зеленый для порта Link/Act: |
Требования к окружающей среде |
|
Рабочая температура: |
от -40 до +85°C |
Температура для хранения: |
от -40 до +85°C. |
Относительная влажность: |
от 5 до 95% (без конденсации). |
Физические характеристики |
|
Корпус изделия |
Металлический безвентиляторный |
Класс защиты |
IP40 |
Габариты (ШхВхГ) |
26×123×80 мм |
Вес |
0,55 кг |
Способ установки |
на DIN-рейку, на стену |
Гарантия |
5 лет |
Артикул |
AMBER1003H-Ports-PS |
|
Кодификатор |
Обозначение |
Описание |
Ports: Порты |
1SFP2T |
1x100M SFP слот + 2х10/100M порта RJ45 |
PS: Источник питания |
L3 |
24VDC (10–36VDC) |
| Артикул | Описание |
| AMBER1003H-1SFP2T-L3 | Медиаконвертер промышленный гигабитный неуправляемый на DIN-Rail, 3 порта: 1x100M SFP слот + 2х10/100M порта RJ45, питание 24VDC (10–36VDC) без резервирования |
Габаритные размеры
| Техническая спецификация серии AMBER1003H |
