Коммутаторы серии SAPPHIRE6896GHB — это высокопроизводительные устройства, оснащенные интерфейсами 1GBASE-T(X), 10GBASE-R, 40GBASE-R, 100GBASE-R и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты коммутаторов поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+), 40 Гбит/с (QSFP+) и 100 Гбит/с. Всего поддерживает до 576 портов 10G, 96 портов 40G и 48 портов 100G. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика. Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Надежность коммутаторов обеспечена за счет резервирования источников питания и системы охлаждения, а также развитой системы мониторинга аппаратной части устройств. Коммутаторы имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.
Полная поддержка MPLS VPN, реализованная в устройствах, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.
Ключевые особенности

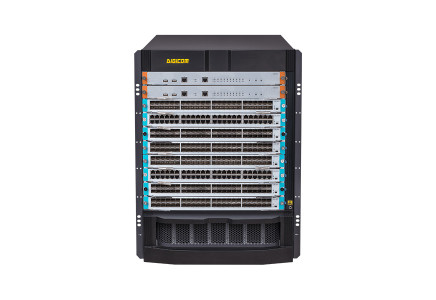

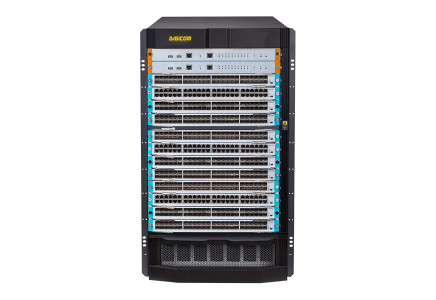

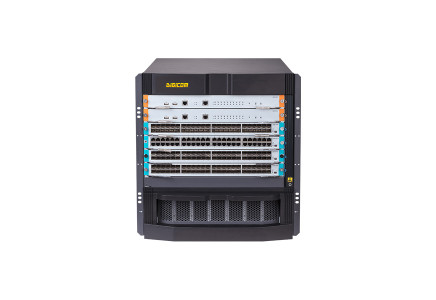

- З вида шасси, поддерживающее интерфейсные платы высокой плотности с портами до 1/10/40/100G;
- Высокопроизводительные коммутаторы со скоростью обмена до 256 Тбит/с;
- Поддержка технологии кластера виртуализации;
- Поддержка нескольких резервных сетевых механизмов, таких как STP/RSTP/MSTP и VRRP;
- Полная поддержка MPLS VPN уровней 2 и 3;
- Поддержка полного решения IPv6;
- Поддержка IEEE 802.1x, Radius, BDTacacs+ и других протоколов аутентификации
- Резервирование источников питания
Усовершенствованный дизайн аппаратной архитектуры, мощные возможности обработки

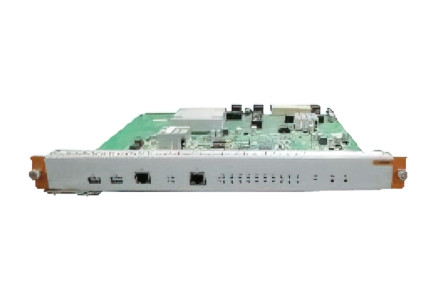

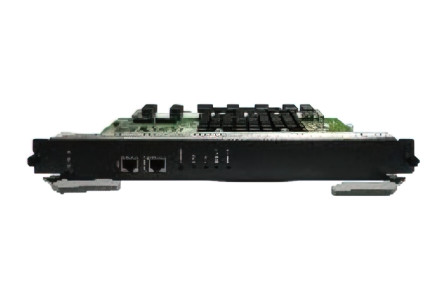

Использование усовершенствованной аппаратной архитектуры, отдельного механизма управления и коммутационной сетевой платы обеспечивает возможность непрерывного увеличения пропускной способности.
Оснащен высокопроизводительными коммутационными чипами ASIC и многоядерными процессорами для удовлетворения требований к производительности, большой емкости, высокой плотности и расширяемости основного оборудования центра обработки данных.

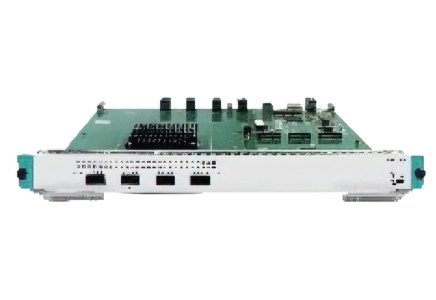

Поддерживает сервисные платы высокой плотности 10, 40, 100 Gigabit и реализует трехуровневое неблокирующее переключение между платами на полной линейной скорости.
Одна сервисная плата поддерживает до 512 тыс. записей MAC-адресов и 512 тыс. записей маршрутизации 3-го уровня.
Ключевые возможности для применения в центрах обработки данных
Коммутаторы поддерживают технологию виртуального стекирования шасси, которая позволяет виртуализировать несколько физических устройств в одно логическое устройство. По сравнению с независимыми физическими устройствами виртуальная системы производительность имеет гораздо более высокую надежность, гибкость и управляемость.
Высокая производительность: виртуализированная система может в полной мере использовать каждую связь между физическими устройствами, удваивая производительность, избегая блокировки канала традиционной сетевой модели STP.
Высокая надежность: На основе передовой технологии распределенной обработки с помощью эффективной функции агрегации каналов между физическими устройствами реализовано трехуровневое разделение: уровень логического управления, уровень управления службами и уровень данных службы. Это обеспечивает непрерывную маршрутизацию и пересылку уровня 3. Предотвращается прерывание работоспособности сети, вызванное единственной точкой отказа, а надежность виртуальной системы значительно повышается.
Гибкость: С помощью сервисной платы виртуального кластера расстояние между устройствами виртуальной кластерной системы может быть увеличено до 80 км, что даёт гибкость и удобство при создании сети, преодолевая географические ограничения традиционной кластерной технологии.
Простота управления: вся виртуальная система реализует унифицированное управление одним IP-адресом, а фактическое физическое оборудование прозрачно для пользователей, что упрощает управление сетевым оборудованием и топологией сети, значительно повышает эффективность работы сети и эффективно снижает затраты на эксплуатацию и техническое обслуживание.
Технология Large layer 2: Поддерживает протокол TRILL/SPB для создания большой сети данных второго уровня ЦОД, который упрощает и выравнивает сетевую структуру и отвечает требованиям крупномасштабного доступа к серверам ЦОД.
Высокая надежность соответствующая требованиям ЦОД
В серии SAPPHIRE6896GHB, используется HPS (система безударной защиты). Ключевые компоненты серии SAPPHIRE6896GHB, такие как система питания и система вентиляторов, поддерживают конструкцию с резервированием. Все системные модули поддерживают горячую замену и плавное переключение без необходимости ручного вмешательства.
Серия SAPPHIRE6896GHB поддерживает механизм защиты с резервированием, такой как протокол STP/RSTP/MSTP, протокол VRRP, защиту от петель, двойную активную/резервную защиту восходящего канала и агрегацию каналов LACP.
Поддержка ISSU (обновление программного обеспечения в процессе эксплуатации) и GR (мягкий перезапуск) для OSPF/BGP и других протоколов маршрутизации, чтобы обеспечить бесперебойную пересылку пользовательских данных во время обновления системы и главного переключения.
Сверхточный механизм обнаружения двунаправленных каналов BFD, связанный с протоколами уровней 2 и 3, реализует обнаружение сбоев и восстановление обслуживания на уровне миллисекунд, что значительно повышает надежность сетевой системы.
Серия SAPPHIRE6896GHB поддерживает совершенные механизмы Ethernet OAM, 802.3ah, 802.1ag и ITU-Y.1731, которые могут в режиме реального времени отслеживать рабочее состояние сети, быстро обнаруживать и локализовать неисправности.
Высокая надежность (99,999%): время восстановления после сбоя (MTTR) составляет 50 мс, что соответствует требованиям обслуживания на уровне оператора связи.
Сервисные функции
Совершенные протоколы многоадресной маршрутизации 2-го и 3-го уровня, отвечающие требованиям доступа IPTV, многотерминального видеонаблюдения высокой четкости и видеоконференций высокой четкости;
Полные протоколы маршрутизации уровня 3 и большая емкость таблицы маршрутизации, отвечающие потребностям различных типов сетевых соединений, за счет чего могут быть сформированы сверхкрупные кампусные сети, корпоративные сети и частные сети отраслевых пользователей.
Полная поддержка MPLS VPN уровней 2 и 3, а также возможность создания сверхбольшой базовой сети MPLS VPN для удовлетворения требований к доступу пользователей частных сетей VPN и пользователей корпоративных сетей VPN.
Предоставляет дополнительные сервисные функции, такие как POE и анализ трафика.
Комплексное решение IPv6
Поддерживает набор протоколов IPv6, обнаружение соседних устройств IPv6, ICMPv6, обнаружение Path MTU, DHCPv6 и другие функции. Поддерживает Ping, Traceroute, Telnet, SSH, ACL и т. д. для удовлетворения потребностей управления всеми сетевыми устройствами на основе IPv6 и контроля услуг.
Поддерживает многоадресные функции IPv6, такие как MLD и MLD Snooping, поддерживает статическую маршрутизацию IPv6, RIPng, OSPFv3, BGP4+ и другие протоколы маршрутизации IPv6 3-го уровня, предоставляя пользователям полные решения IPv6 Layer 2 и Layer 3. Поддерживает множество технологий перехода с IPv4 на IPv6, в том числе: ручной туннель IPv6, автоматический туннель, туннель 6to4, туннель ISATAP и другие технологии туннелирования, чтобы обеспечить плавный переход от сети IPv4 к сети IPv6.
Идеальный механизм безопасности
Защита на уровне устройства: усовершенствованная аппаратная архитектура, реализует иерархическое планирование и защиту пакетов, а также предотвращает атаки SYN Flood, UDP Flood, Broadcast Storm или большого трафика, связанные с DoS/TCP. Поддерживает иерархическую защиту командной строки, а пользователи разных уровней имеют разные права управления;
Совершенные механизмы аутентификации безопасности: поддерживает IEEE 802.1x, Radius, Tacacs+ и т.д., предоставляя пользователям полный механизм аутентификации безопасности.
Усовершенствованный механизм безопасности службы: поддерживает аутентификацию в виде открытого текста или MD5 связанных протоколов маршрутизации, поддерживает технологию обратного поиска маршрута uRPF, которая может эффективно контролировать нелегальные службы; аппаратная технология определения глубины пакетов и фильтрации поддерживает контрольные пакеты и пакеты данных. Глубокая проверка может эффективно изолировать незаконные пакеты данных и повысить безопасность сетевой системы.
Технологии энергосбережения
Интеллектуальная система управления питанием: SAPPHIRE6896GHB использует усовершенствованную архитектуру системы питания для достижения эффективного преобразования энергии, уникального мониторинга питания, медленного запуска, последовательного включения питания и других функций, мониторинга рабочего состояния всей машины в режиме реального времени, интеллектуальная регулировка, глубокое энергосбережение.
Интеллектуальная система управления вентиляторами: Интеллектуальная конструкция вентилятора использует вентилятор, вращающийся в противоположных направлениях, чтобы обеспечить стабильное и сильное давление воздуха и эффективное рассеивание тепла; он поддерживает автоматическое регулирование скорости вентилятора и независимое управление разделами, что эффективно снижает скорость и шум и продлевает срок службы вентилятора.
Поддерживает энергоэффективную функцию Ethernet и соответствует международному стандарту IEEE 802.3az, что эффективно снижает потребление энергии.
