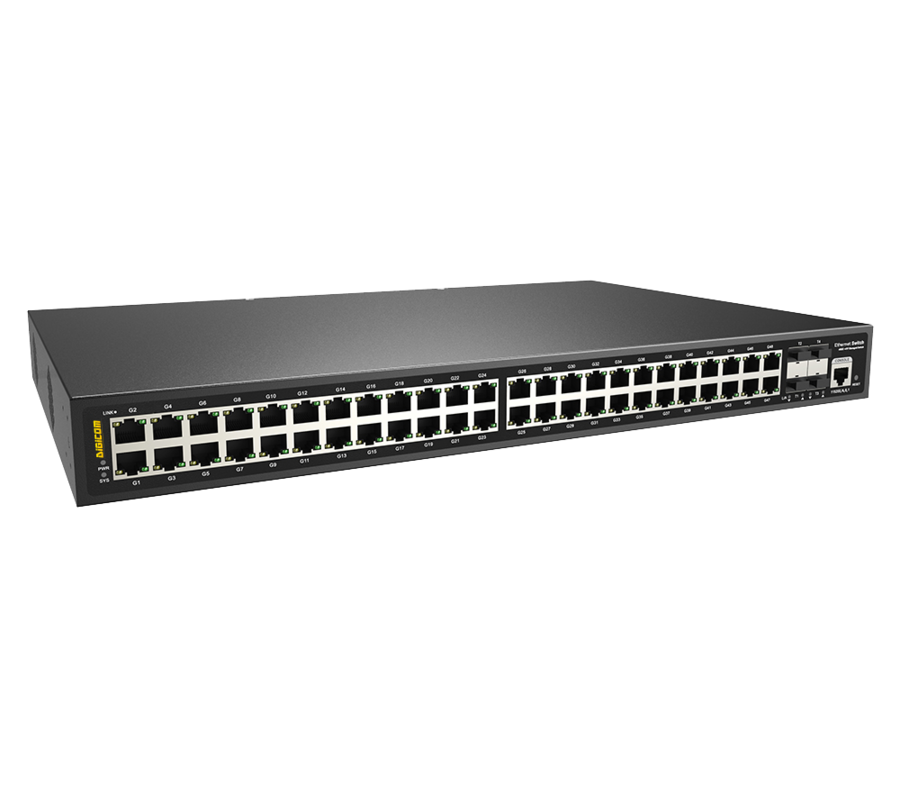

PYROPE852NE-4X48GE-HV — управляемые конфигурируемые коммутаторы L3, ёмкостью 52 порта с 10-и гигабитными аплинками и портами RJ45. В коммутаторах используется высокопроизводительный чип и высококачественные компоненты, а также прошивка (firmware) собственной разработки. Устройства обладают высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивают надежную передачу ключевых данных, поддерживают удаленное управление. Коммутатор имеет функцию управления сетью L3 для поддержки управления IPV4/IPV6, динамическую маршрутизацию с полной линейной скоростью пересылки, развитые средства безопасности, обеспечивает контроль и приоритизацию сетевого трафика ACL/QoS и функции VLAN, прост в управлении и обслуживании.
Поддерживают несколько протоколов кольцевого резервирования сети, все порты могут образовывать кольца. Поддерживаются цепочка, звезда, двойная звезда, кольцо, соприкасающееся кольцо, пересекающееся кольцо, соединенное кольцо, а время восстановления кольцевой сети не превышает 20 мс. Также коммутаторы могут быстро восстанавливаться при одностороннем сбое сети, обеспечивая бесперебойную связь для важных приложений. Управление портами, управление маршрутизацией адресов, контроль потока портов, разделение на VLAN, IGMP, политика безопасности и другие возможности реализуются в соответствии с потребностями приложений с помощью различных методов управления, таких как Web, CLI, SNMP и Telnet. Имеют встроенный блок питания 220В переменного тока мощностью 60 Вт. Поддерживают удалённое управление, совместим с платформой управления сетью NMS для управления кластерами. Устройства имеют отличное соотношение цена/качество и предназначены для создания экономичных, эффективных и надежных корпоративных сетей.
Конфигурации
4X48GE — 4*1/10G SFP+ слота + 48*10/100/1000M RJ45 портов
Особенности
Гигабитный доступ к сети Ethernet, 10ГБ аплинки
- Поддержка неблокируемой переадресации на скорости проводного соединения.
- Поддержка полного дуплекса на основе IEEE802.3x и полудуплекса на основе Backpressure.
- Поддержка комбинации гигабитных портов RJ45, гигабитных оптоволоконных портов SFP и оптоволоконных uplink портов 1/10G SFP+ позволяют гибко организовать сеть в соответствии с требованиями различных сценариев.
Безопасность
- Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене.
- Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов
- Функция четырехсторонней гибкой привязки IP+MAC+порт+VLAN.
- Аутентификация 802.1X обеспечивает функции аутентификации для компьютеров локальной сети и контролирует статус авторизации управляемых портов в соответствии с результатами аутентификации.
Аппаратно-программные возможности
- Поддержка кольцевых сетей ERPS и STP/ RSTP/ MSTP для устранения петель уровня 2 и резервирования каналов.
- Поддержка IEEE802.1Q VLAN, пользователи могут гибко разделить VLAN, Voice VLAN и QinQ конфигурации в соответствии с их потребностями.
- Поддержка статической и динамической агрегации для эффективного увеличения пропускной способности канала, реализации балансировки нагрузки, резервирования канала и повышения надежности канала.
- Поддержка QoS на основе портов, 802.1P и DSCP с тремя режимами приоритетов и четырьмя алгоритмами планирования очередей: Equ, SP, WRR и SP+WRR.
- Поддержка ACL для фильтрации пакетов данных путем настройки операций обработки правил соответствия и временных разрешений, а также для обеспечения гибких политик управления доступом.
- Поддержка протокола многоадресной рассылки IGMP V1/V2/V3, IGMP Snooping для многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям.
Стабильность и надежность
- CCC, CE, FCC, RoHS.
- Надежный источник питания, конструкция с высокой степенью резервирования, обеспечивают длительную и стабильную выходную мощность.
- Низкое энергопотребление, вентилятор, металлический корпус из оцинкованной стали и отличная теплоотдача обеспечивают стабильную работу коммутатора.
- Удобная панель может показывать состояние устройства с помощью светодиодных индикаторов PWR, SYS, Link, L/A.
Простое управление и эксплуатация
- Поддержка мониторинга центрального процессора, мониторинг памяти, обнаружение Ping и определение длины кабеля.
- HTTPS, SSLV3, SSHV1/V2 и другие методы шифрования обеспечивают более безопасное управление.
- RMON, системный журнал и статистика трафика портов удобны для оптимизации и внесения изменений в конфигурацию сети.
- LLDP удобен для системы управления сетью для запроса и оценки состояния канала связи.
- Поддержка различных методов управления и обслуживания, таких как управление сетью через Интернет, командная строка CLI (консоль, Telnet), SNMP (V1/V2/V3), Telnet и т. д.
Характеристики и функции |
Значение/Описание |
Характеристики интерфейсов и разъемов |
|
Порты |
|
Общее кол-во портов |
52 |
Порты 10/100/1000M RJ45 |
48 |
Порты 10/100/1000M SFP |
— |
Порты 10Gb SFP+ |
4 |
Combo порты 1Gb |
— |
Консольный порт |
1 консольный порт RS232 (115200,N,8,1) |
Параметры электрических Ethernet портов |
|
Порты RJ45 |
Порты 10/100/1000Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X, с автоматическим контролем широкополосного доступа |
Параметры оптических Ethernet портов |
|
Тип порта |
SFP модуль |
Расстояние передачи |
|
Витая пара |
10BASE-T: UTP Категория 3,4,5 (≤100 метров) |
Многомодовое оптоволокно |
850нм / 0-500м (1G), 0-300м (10G) |
Одномодовое оптоволокно |
1310нм / 0-40км, 1550нм / 0-120км |
ФУНКЦИИ |
|
Управление интерфейсами |
|
Настройка защиты от перегрева порта |
|
Автоматический перевод порта в спящий режим при отсутствии соединения |
|
Управление потоком IEEE 802.3x (полный дуплекс) |
|
Настройка джамбо-фреймов, макс. 12000 байт |
|
Настройка энергосбережения порта (Green Ethernet) |
|
Подавление широковещательных штормов на основе скорости порта |
|
Управление трафиком порта в реальном времени (Flow Interval) |
|
Оптический модуль DDMI с цифровой диагностикой в реальном времени |
|
Ограничение скорости пакетного трафика на входящих и исходящих портах, минимальная гранулярность - 16 Кбит/с, максимальная - 1 Гбит/с |
|
Функции 3 уровня |
|
IPV4 Equal Cost Routing, IPV4/IPV6 VRRP max 255 групп |
|
Протокол NG, не более 1000 записей, протокол ARP, не более 1000 записей |
|
Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 |
|
Порты IPV4/IPV6 VLANIF поддерживается до 128 |
|
IPV4/IPV6 статический маршрут/маршрут по умолчанию, не более 128 записей |
|
Функция управления сетью L3, управление двумя стеками IPV4/IPV6 |
|
Динамическая маршрутизация IPV4, RIPv1/v2, OSPFv2, BGP4+, 4000 записей маршрутизации |
|
Динамическая маршрутизация IPV6 OSPFv3, BGP+, RIPng, управление IPV6, 1000 записей маршрутизации |
|
L3-маршрутизация и переадресация, поддержка связи между различными сегментами сети и различными VLAN |
|
VLAN |
|
Настройка QinQ, IEEE 802.1q |
|
4K VLAN на базе портов, конфигурация портов Access, Trunk, Hybrid |
|
Voice VLAN, VLAN на основе MAC, VLAN на основе протокола |
|
VLAN на основе порта (4К) |
|
Агрегация портов |
|
Динамическая агрегация LACP |
|
Статическая агрегация |
|
Максимум 26 групп агрегации и 8 портов в каждой группе |
|
Резервирование соединений |
|
Протоколы резервирования |
STP (IEEE802.1d) |
RSTP (IEEE802.1w) |
|
MSTP (IEEE802.1s) |
|
Протоколы кольцевого резервирования |
ITU-T G.8032 (ERPS), время восстановления менее 20 мс, максимум 250 колец, максимум 250 устройств в одном кольце. |
Управление многоадресными рассылками |
|
Функции |
IGMP Snooping v1/v2/v3 |
MLD Snooping |
|
Multicast VLAN |
|
MVR (Multicast VLAN Registration) |
|
Быстрый выход из системы |
|
Максимум 1024 группы многоадресной рассылки |
|
Зеркалирование портов |
|
Поддержка зеркалирования |
Двунаправленное зеркалирование данных на основе порта |
Зеркалирование «1 к нескольким» |
|
Поддерживает до 4 сеансов порта |
|
Приоритизация (QoS) |
|
Приоритизация |
Сопоставление приоритетов 802.1p/ DSCP, Diff-Serv QoS |
802.1p/DSCP priority mapping |
|
Ограничение скорости на основе потока |
|
Перенаправление на основе потока |
|
Алгоритм планирования очередей |
SP, WRR, SP+WRR |
Фильтрация пакетов на основе потоков |
|
8* Очередей вывода каждого порта |
|
Приоритетная маркировка/повторная маркировка |
|
Количество очередей вывода каждого порта |
8 |
Управление доступом (ACL) |
|
Распределение ACL на основе портов и VLAN |
|
Функция фильтрации пакетов L2-L4, сопоставление первых 80 байт сообщения и определение ACL на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, типа IP-протокола, порта TCP/UDP, диапазона портов TCP/UDP, VLAN и т.д. |
|
Безопасность |
|
Ограничение скорости ARP-сообщений |
|
Сертификация AAA и RADIUS, функция ограничения скорости ARP-сообщений |
|
IEEE802.1X и аутентификация MAC-адресов |
|
Защита от DoS-атак, функция обнаружения вторжений ARP |
|
Подавление широковещательных сообщений порта |
|
SSL обеспечивает безопасность передачи данных |
|
Защита IP-адреса источника, «черная дыра» MAC-адресов |
|
Ограничение количества изученных MAC-адресов |
|
Изоляция портов, механизм резервного копирования данных хоста |
|
Функция четырехстороннего связывания IP+MAC+VLAN+порт |
|
Иерархическое управление пользователями и защита паролем |
|
SSH 2.0 обеспечивает безопасный зашифрованный канал для входа пользователей в систему |
|
DHCP |
|
Сервер DHCP |
|
Клиент DHCP |
|
DHCP Relay |
|
DHCP Snooping |
|
Управление и обслуживание |
|
Управление |
Журнал работы системы, протокол обнаружения канального уровня |
NTP-часы |
|
Управление загрузкой и скачиванием файлов FTP, TFTP, Xmodem, SFTP |
|
SNMP v1/v2/v3 |
|
Обнаружение Ping |
|
Управление через веб-сеть (https) |
|
Консоль/AUX Modem/Telnet/SSH2.0 Конфигурация через командную строку CLI |
|
Определение длины кабеля |
|
NMS Платформа управление сетью (LLDP+SNMP) |
|
Восстановление одним кликом, просмотр состояния загрузки процессора в реальном времени |
|
Веб-интерфейс |
|
Система |
|
Веб-браузер: Mozilla Firefox 2.5 или выше, Google Chrome V42 или выше |
|
Кабель Ethernet Cat5 и выше TCP/IP |
|
Сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux, Mac OS X), установленная на каждом компьютере в сети Кабель Ethernet Cat5 и выше |
|
Параметры чипсета |
|
Тип управления сетью |
L3 |
Сетевые протоколы |
IEEE802.3 (10BASE-T; IEEE802.3i 10Base-T); |
IEEE 802.3u (100Base-TX, 100Base-FX) |
|
IEEE 802.3ab (1000Base-T) |
|
IEEE 802.3z (1000Base-SX/LX/CX) |
|
IEEE 802.3ae (10GBase-SR/LR) |
|
IEEE 802.3x (управление потоком) |
|
Метод передачи |
Store-And-Forward – cохранение и пересылка (полная скорость передачи данных) |
Пропускная способность |
216 Гбит/с (неблокируемая) |
Скорость пересылки пакетов |
131 млн.пакетов/сек. |
Процессор |
1 ГГц |
DRAM |
2G |
Flash память |
256M |
Таблица MAC-адресов |
32K |
Буфер пакетов |
16M |
Jumbo-фрейм |
12K |
Светодиодная индикация |
Питание: PWR (желтый), Система: SYS зеленый), Сеть: Link/Act (желтый), Оптоволоконный порт: L/A (зеленый) |
Кнопка "Сброс" |
Да, сброс к заводским настройкам одним нажатием |
Питание |
|
Потребляемая мощность |
В режиме ожидания<35 Вт, при полной нагрузке<55 Вт |
Источник питания |
Встроенные источники питания, 100–240VAC, 50-60Hz, 1.0A, 60 Вт |
Соответствие |
|
Электромагнитная совместимость (EMC) |
|
Молниезащита |
4KV 8/20us, уровень защиты IP30 |
Сертификаты |
|
CCC, CE mark, commercial, CE/LVD EN62368-1, FCC Part 15 Class B, RoHS |
|
Требования к окружающей среде |
|
Рабочая температура: |
от -20 до +55°C |
Температура для хранения: |
от -40 до +80°C. |
Относительная влажность, рабочая: |
от 5 до 90% (без конденсации). |
Относительная влажность, хранение: |
от 5 до 95% (без конденсации). |
Физические характеристики |
|
Корпус изделия |
Металлический |
Габариты (ДхГхВ) |
440×378×44.5 мм |
Вес (Нетто/Брутто) |
3.6/4.5 кг |
Способ установки |
в 19" стойку |
Гарантия |
3 года |
Артикул |
PYROPE38xxNE-Ports-PS1 |
|
Кодификатор |
Обозначение |
Описание |
Ports: Порты |
xx |
Количество портов |
4X48GE |
4*1/10G SFP+ слота + 48*10/100/1000M RJ45 портов |
|
4X8G16GX |
4*1/10G SFP+ слота + 8*10/100/1000M Combo портов + 16*100/1000M SFP слотов |
|
4X8G16GE |
4*1/10G SFP+ слота + 8*10/100/1000M Combo портов + 16*10/100/1000M RJ45 портов |
|
4X24GE |
4*1/10G SFP+ слота + 24*10/100/1000M RJ45 портов |
|
4X12GE |
4*1/10G SFP+ слота + 12*10/100/1000M RJ45 портов |
|
PS1, PS2: Источник питания |
HV |
220VAC (100-240VAC) |
| Артикул | Описание |
| PYROPE3852NE-4X48GE-HV | Управляемый коммутатор L3, 52 порта: 4*1/10G SFP+ слота + 48*10/100/1000M RJ45 портов, встроенный блок питания 220VAC (100-240VAC, 60Вт) |
| Артикул | Описание |
| PYROPE3828NE-4X8G16GX-HV | Управляемый коммутатор L3 28 портов: 4*1/10G SFP+ слота + 8*10/100/1000M Combo портов + 16*100/1000M SFP слотов, встроенный блок питания 220VAC (100-240VAC, 60Вт) |
| PYROPE3828NE-4X8G16GE-HV | Управляемый коммутатор L3 28 портов: 4*1/10G SFP+ слота + 8*10/100/1000M Combo портов + 16*10/100/1000M RJ45 портов, встроенный блок питания 220VAC (100-240VAC, 60Вт) |
| PYROPE3828NE-4X24GE-HV | Управляемый коммутатор L3 28 портов: 4*1/10G SFP+ слота + 24*10/100/1000M RJ45 портов, встроенный блок питания 220VAC (100-240VAC, 60Вт) |
| PYROPE3816NE-4X12GE-HV | Управляемый коммутатор L3 16 портов: 4*1/10G SFP+ слота + 12*10/100/1000M RJ45 портов, встроенный блок питания 220VAC (100-240VAC, 30Вт) |
Габаритные размеры
| Техническая спецификация серии PYROPE3800NE |
