Характеристики интерфейсов и разъемов

Порты

Общее кол-во портов

16

Порты 10/100/1000M RJ45

12

Порты 10GB SFP+ (1/2.5/5/10GB)

4

Консольный порт

1 консольный порт RJ45 RS232 (115200,8,N,1)

Выход аварийной сигнализации

Токовая нагрузка 2 А при 24 В постоянного тока

Параметры электрических Ethernet портов

Порты RJ45

Порты 10/100/1000Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X

Расстояние передачи

100 м, витая пара категория CAT5, CAT5e

Параметры оптических Ethernet портов

Оптические порты

Одномодовые/многомодовые оптические порты, посредством установки SFP

Расстояние передачи

Зависит от применяемого трансивера SFP

Параметры чипсета

Метод передачи

Store-and-Forward

Пропускная способность

64 Гбит/с / не блокируемая

Буфер пакетов

32 Мбит

Таблица MAC-адресов

32K записей, автоматическое изучение и отслеживание изменений

Jumbo Frame

10K байт

Управление потоком (Flow Control)

Фрейм паузы IEEE 802.3x для полного дуплекса,
обратное давление (Back pressure) для полудуплекса

Питание

Входы питания

2

Подключение питания

1 съемная 6-контактная клеммная колодка

Контакты 1/2 для питания 1, контакты 3/4 для питания 2, контакты 5/6 для аварийной сигнализации

Напряжение питания

9-56VDC

Потребляемая мощность

Макс. 16,8 Вт/57,3 BTU (система включена);
Макс. 38,2 Вт/130,3 BTU (полная нагрузка).

Защита от электростатического разряда (ESD)

Контактный разряд: ±8 кВ;
Воздушный разряд: ±15 кВ

Защита от перенапряжения

Защита электропитания: ±4kV DC,
Защита портов RJ45: ±2kV

Кнопка "Сброс"

＜5 сек: Перезагрузка системы
＞5 сек: Заводские настройки по умолчанию

Физические характеристики

Класс защиты

IP40

Материал корпуса

алюминий

Способ установки

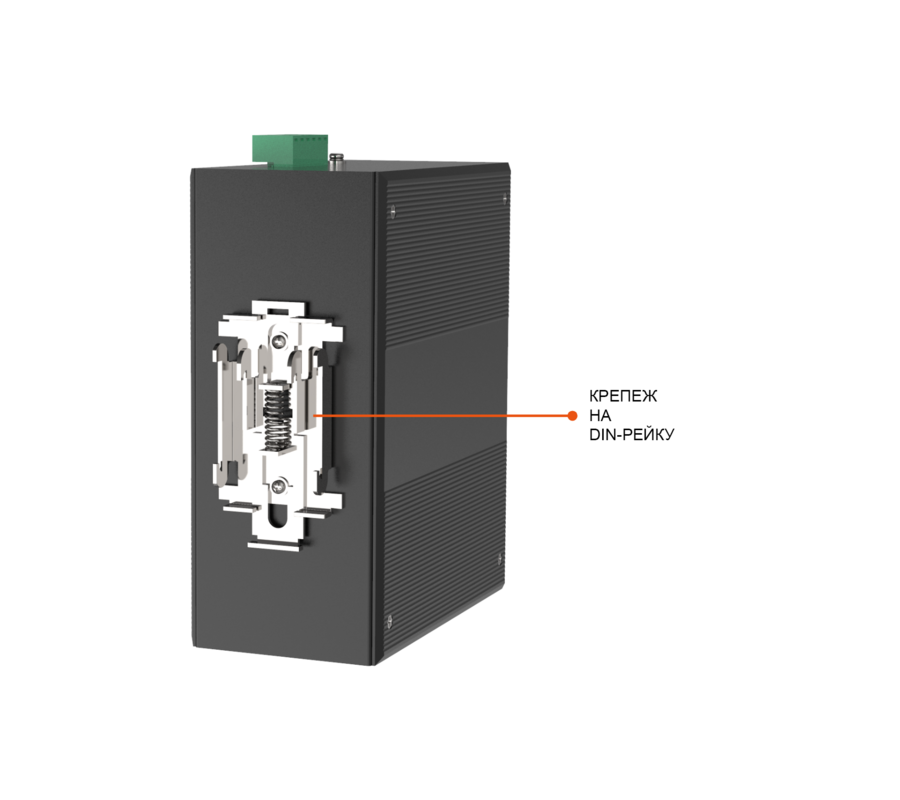

на DIN-рейку / на стену

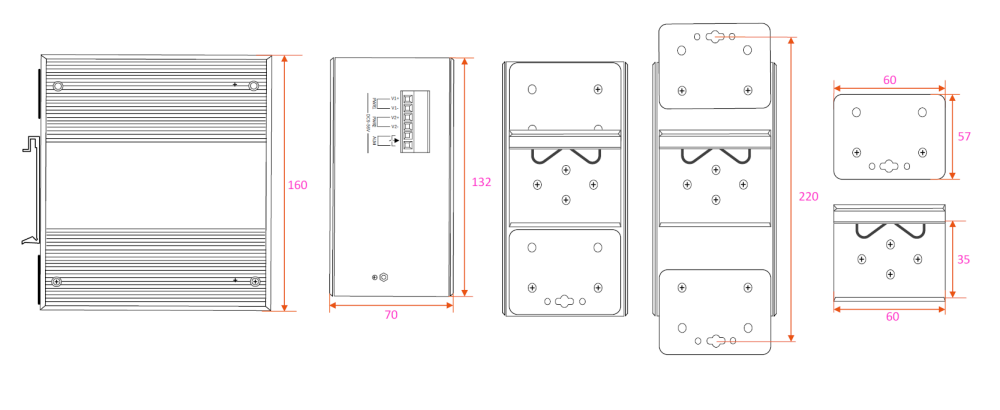

Габариты (ВхГхШ)

160x132x70 мм

Вес

1.100 кг

Рабочая температура

от -40℃ до +75℃

Температура для хранения

от -40℃ до +85℃

Относительная влажность

от 5 до 95% (без конденсации)

Охлаждение

Пассивное, без вентилятора

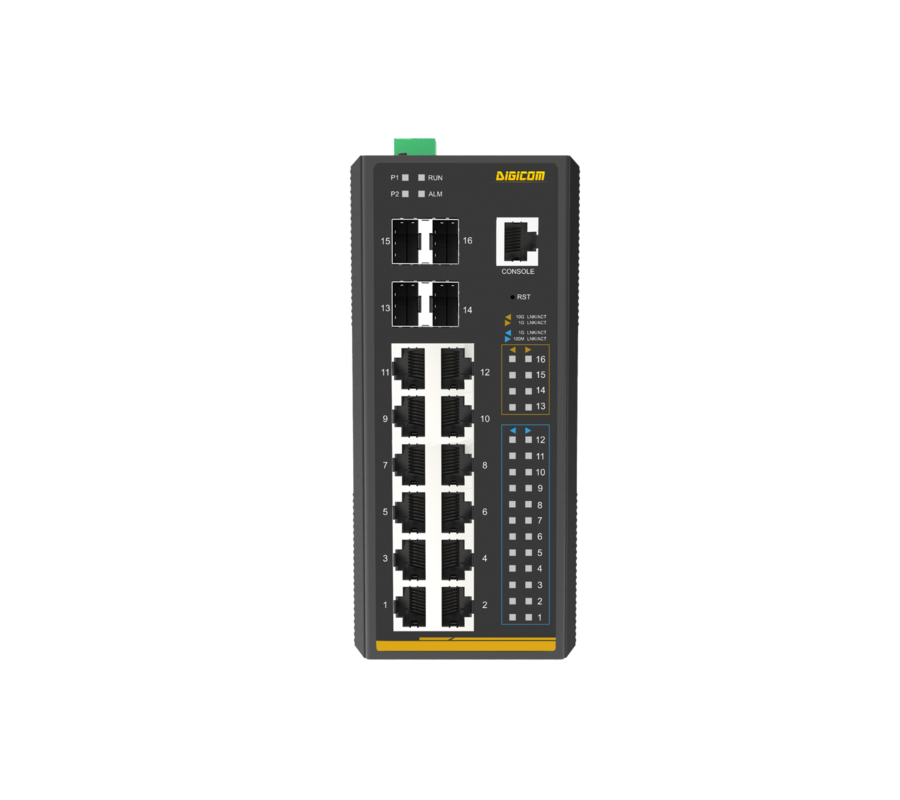

Светодиодная индикация

P1 & P2

ON: Питание подается,OFF: Питание отключено

Оптический порт 1/2.5/5 ГБ/с, Зеленый LED индикатор

ON: соединение порта активно,
Мигание: передача данных,
OFF: соединение порта не активно

Оптический порт 10 ГБ/с, Зеленый LED индикатор

ON: соединение порта активно,
Мигание: передача данных,
OFF: соединение порта не активно

RJ45 порт, 10/100MБ/с, Зеленый LED индикатор

ON: соединение порта активно,
Мигание: передача данных,
OFF: соединение порта не активно

RJ45 порт, 1000MБ/с, Зеленый LED индикатор

ON: соединение порта активно,
Мигание: передача данных,
OFF: соединение порта не активно

ALM, Красный LED индикатор

ON: неисправность
OFF: нормальная работа

ФУНКЦИИ

Функции уровня L3

IP-интерфейсы

Макс. 128 интерфейсов VLAN

Таблица маршрутизации

Макс. 512 статических записей маршрутов
Макс. 3072 записи в таблице маршрутизации

Протоколы маршрутизации

IPv4 RIPv2

IPv4 OSPFv2

IPv6 OSPFv3

Статическая маршрутизация на аппаратном уровне IPv4

Статическая маршрутизация на аппаратном уровне IPv6

Функции уровня L2

Управление интерфейсами

Включение / Отключение порта

Автоматическое определение скорости медного порта (RJ45) 10/100/1000 Мбит/с, выбор полнодуплексного и полудуплексного режима

Управление потоком IEEE 802.3x

Возможность управления параметрами линка (скоростью, дуплексом, автосогласованием и др.) на уровне порта

Статус портов

Информация о статусе портов

Отображение скорости каждого порта, дуплексного режима, состояния соединения, состояния управления потоком, состояния автоматического определения скорости, информации об оптическом порте, трафика порта

Поддержка зеркалирования

Двунаправленное зеркалирование данных на основе порта

Количество сессий

до 5

Тип зеркалирования

«многие к одному»

VLAN

Агрегация портов

Резервирование соединений

Протоколы резервирования

STP (IEEE802.1d)

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Поддержка до 7 экземпляров MSTP (раздельные spanning‑tree‑топологии для групп VLAN)

Поддержка механизмов защиты STP: BPDU Guard, BPDU Filtering и BPDU Transparent (управление обработкой и блокировкой BPDU на портах)

Поддержка функции STP Root Guard (защита от назначения порта корневым мостом при получении “лучших” BPDU)

Протоколы кольцевого резервирования

ITU-T G.8032 (ERPS v2)
время восстановления менее 10 мс для 3-х нодов
время восстановления менее 20 мс для 16-и нодов
поддержка главных и суб-колец

APS (Режимы 1+1, 1:1) Аппаратное переключение трафика на резервный канал в режимах 1+1 и 1:1 для обеспечения отказоустойчивости

MRP (Media Redundancy Protocol)

Управление многоадресными рассылками

IGMP Snooping

IPv4 IGMP Snooping v1/v2/v3

Поддержка режима IPv4 IGMP Querier (генерация IGMP-запросов для управления многоадресным трафиком в VLAN)

Максимум 255 IGMP групп многоадресной рассылки

MLD Snooping

IPv6 MLD v1/v2 snooping

Поддержка режима IPv6 MLD Querier для MLD Snooping (генерация MLD-запросов для управления многоадресным трафиком IPv6 в VLAN)

Максимум 255 MLD групп многоадресной рассылки

Приоритизация (QoS)

Приоритизация

Поддержка классификации трафика с очередями Strict Priority и WRR

Очереди приоритетов

Поддержка 8-уровневых очередей приоритетов QoS с классификацией по:
номеру порта
приоритету 802.1p
тегу VLAN 802.1Q
полю DSCP/ToS в IP-пакете

Контроль пропускной способности

Контроль пропускной способности

Ограничение входящей/исходящей скорости на портах для предотвращения перегрузок и обеспечения QoS

Индивидуальное управление скоростью трафика на каждом порту коммутатора:
ограничение входящего трафика (получения) от 10 Кбит/с до 13.128 Гбит/с.
ограничение исходящего трафика (отправки) от 10 Кбит/с до 13.128 Гбит/с.

Управление синхронизацией

Функции синхронизации PTP

PTP (Precision Time Protocol) IEEE1588v2 Протокол точной синхронизации времени в сетях для промышленной автоматизации и телекоммуникаций.

PTP Master

PTP Slave

Boundary Clock. Режим граничных часов: синхронизация с главным источником времени и ретрансляция на подключённые устройства

Peer-to-peer transparent clock. Сквозные часы с измерением задержек линков между соседями для повышения точности синхронизации времени

End-to-end transparent clock. Сквозные часы с компенсацией времени пребывания пакетов (residence time) без измерения задержек линков.

Поддержка профилей PTP IEEE 1588v2: 1588 (стандартный), G.8265.1 (частотная синхронизация), G.8275.1 (фазовая синхронизация), 802.1AS (Time-Sensitive Networking)

SyncE

SyncE Синхронизация частоты по физическому уровню Ethernet

Протоколы Time-Sensitive Networking (TSN)

Высокоточная синхронизация времени

IEEE1588 (Time Stamping) Установка меток времени Ethernet-кадров на аппаратном уровне (hardware timestamping) для точной синхронизации PTP

802.1AS-Rev (gPTP, профиль по умолчанию) Генерируемый протокол точного времени для Time-Sensitive Networking (TSN) с базовой конфигурацией синхронизации

TSN-механизмы планирования трафика

Shapers: Управление формой трафика (токовые шейперы) для ограничения полосы:
802.1Qbv (Time-aware Scheduling): Циклическое планирование с открытием/закрытием очередей по времени.
802.1Qch (Cyclic Queuing and Forwarding): Циклическая очередь с ротацией по классам трафика.

Контроль потоков, резервирование, снижение задержек

TSN Stream Policing (802.1Qci): Фильтрация и контроль трафика по потокам

Резервирование (802.1CB): Репликация/элиминация кадров для безперебойного резерва.

Снижение задержек (802.1Qbu): Предвыполнение кадров (Frame Preemption)

Безопасность

Поддержка списков контроля доступа (ACL)

Фильтрация трафика по IP-адресам (IP-based ACL) и MAC-адресам (MAC-based ACL)

Поддержка ACL с классификацией по:
MAC-адресу,
IP-адресу,
Ethertype,
типу протокола,
VLAN ID,
DSCP,
приоритету 802.1p

Функции безопасности

Port Security - Ограничение количества MAC-адресов на порту с автоматической блокировкой при несанкционированном доступе.

IP source guard

• Фильтрация IP-трафика по привязке к MAC/порту, до 512 записей

Dynamic ARP inspection - Проверка ARP-пакетов на подлинность с базой доверенных записей, до 1K записей

Поддержка контроля доступа по уровням пользователей. Ограничение команд CLI в зависимости от уровня прав администратора

Ручная привязка до 64 MAC-адресов к портам для повышения безопасности

AAA

Поддержка RADIUS-клиента. Аутентификация пользователей через внешний RADIUS-сервер

Поддержка TACACS+ клиента. Аутентификация, авторизация и учет через TACACS+ сервер

Контроль доступа к сети

Поддержка аутентификации IEEE 802.1X на базе портов и MAC-адресов

Аутентификация пользователей локально на устройстве или через RADIUS-сервер

Обнаружение, управление и обслуживание

Обнаружение и мониторинг

UPnP (Universal Plug and Play) Автоматическое обнаружение и настройка сетевых устройств без ручного управления портами.

LLDP (Link Layer Discovery Protocol) Протокол автоматического обнаружения соседних устройств и обмена информацией о конфигурации портов и возможностях

LLDP-MED (Media Endpoint Discovery) Расширенный LLDP для VoIP: автоматическая настройка Voice VLAN, PoE, QoS и идентификации IP-телефонов

UDLD (Unidirectional Link Detection) Протокол обнаружения и отключения однонаправленных соединений для предотвращения петель и сбоев в топологии

sFLOW Протокол выборочного мониторинга и анализа сетевого трафика для высокоскоростных сетей.

OAM

IEEE 802.3ah OAM (Operations, Administration and Maintenance) Протокол управления и мониторинга Ethernet-линков: обнаружение, диагностика, loopback и уведомления об ошибках

IEEE 802.1ag CFM (Connectivity Fault Management) Протоколы обнаружения, проверки и изоляции сбоев соединения в Ethernet-сетях (Continuity Check, Loopback, Linktrace).

Основные интерфейсы управления

Веб-интерфейс

Безопасные интерфейсы управления

SNMP v3

Безопасный удаленный доступ и управление через защищенный протокол SSH v2

TLS v1.2 Шифрование соединений для безопасного веб-доступа (HTTPS) и передачи данных.

Управление системой

Обновление прошивки по протоколу HTTP через сеть Ethernet

Управление загрузкой и скачиванием файлов по HTTP

NTP-часы

NMS Платформа управление сетью

SNMP MIBs

RFC 1213 MIB-II

RFC 1493 Bridge MIB

RFC 1643 Ethernet MIB

RFC 2863 Interface MIB

RFC 2665 Ether-Like MIB

RFC 2819 RMON MIB (Группы 1,2,3 и 9)

RFC 2737 Entity MIB

RFC 2618 RADIUS Client MIB

RFC 2863 IF-MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

RFC 4292 IP Forward MIB

RFC IP MIB

RFC 4836 MAU-MIB

IEEE 802.1X PAE

LLDP

Журналирование, статистика и подсчет трафика

Syslog Протокол централизованного сбора и хранения системных логов на удаленном сервере
