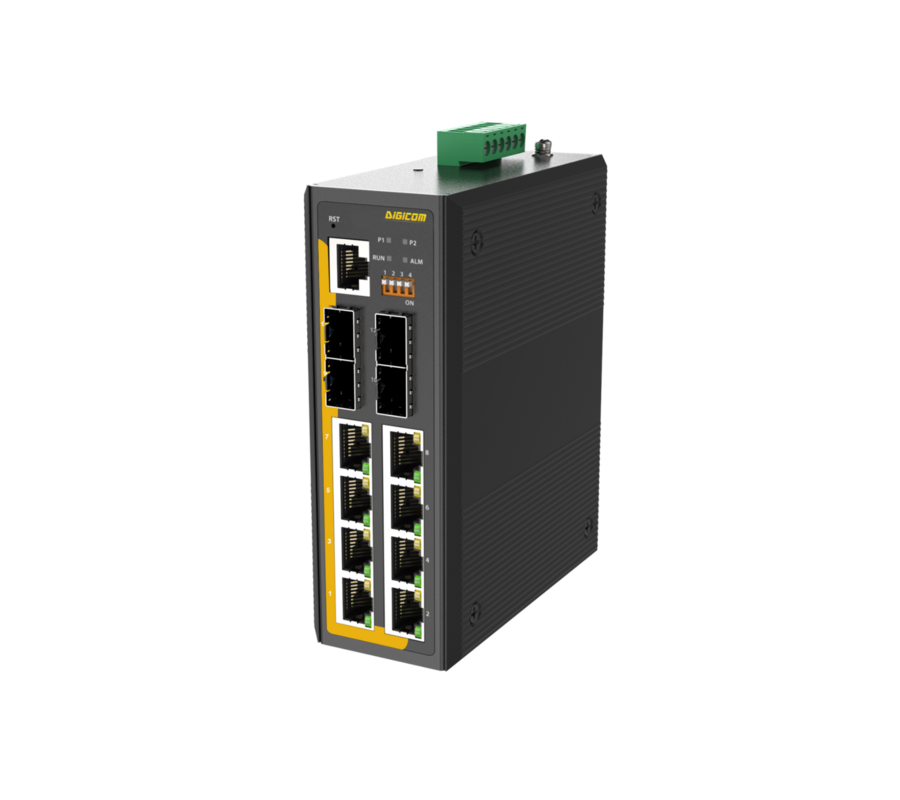

CITRINE2512F-4GX8GE-HV-HV - Управляемый промышленный коммутатор L2 предназначен для построения надежных и отказоустойчивых промышленных сетей передачи данных. Его архитектура включает в себя 12 портов Ethernet Гбит/с, среди которых 8 портов 10/100/1000Base-T, RJ45 и 4 слота 100/1000Base-X Uplink SFP. Для повышения производительности устройство оснащается специализированным аппаратным процессором и фирменной прошивкой, обеспечивающей стабильную работу системы. Данное устройство является оптимальным выбором для реализации комплексных решений автоматизации и управления технологическими процессами в современных производственных системах.
Ключевые особенности
- Высокая надежность: использование проверенных компонентов и технологий гарантирует продолжительную эксплуатацию даже в условиях повышенных нагрузок;
- Безопасность: поддержка протокола IPv4, реализация механизмов динамической маршрутизации, функций контроля качества обслуживания QoS и фильтрации пакетов ACL обеспечивают высокий уровень защиты данных;
- Простота управления: наличие инструментов управления сетевыми функциями L2+ позволяет эффективно настраивать политику маршрутизации и обеспечивать стабильность сети;
- Резервирование линий связи: Быстрое восстановление линий связи обеспечивается применением протоколов резервирования STP/RSTP/MSTP, ERPS;
- Резервирование питания: поддерживается защита от сбоев питания и резервное подключение второго источника;
- Устойчивость к сложным условиям эксплуатации: оборудование рассчитано на работу в жестких условия окружающей среды в диапазоне от -40 до +75°C , соответствует стандартам электромагнитной совместимости 4 и требованиям промышленной механики.
Интерфейсы
- 4 х 100/1000Base-X SFP слоты
- 8 х 10/100/1000Base-T, RJ45
| Параметры | 8GE4GX | 2GS2GX8GE | B-2D2GX8GE |
| Параметры чипсета | |||
| Пропускная способность, Гбит/с | 36 | 36 | 36 |
| Скорость пересылки пакетов, млн пакетов/сек | 17,86 | 14,88 | 14,88 |
| Метод передачи | Store and Forward | Store and Forward | Store and Forward |
| Буфер пакетов | 4 Мбит | 4 Мбит | 4 Мбит |
| MAX. длина пакета | 10000 Байт | 10000 Байт | 10000 Байт |
| Таблица MAC-адресов | 8K | 8K | 8K |
| Питание | |||
| Входы питания | 2 | 2 | 2 |

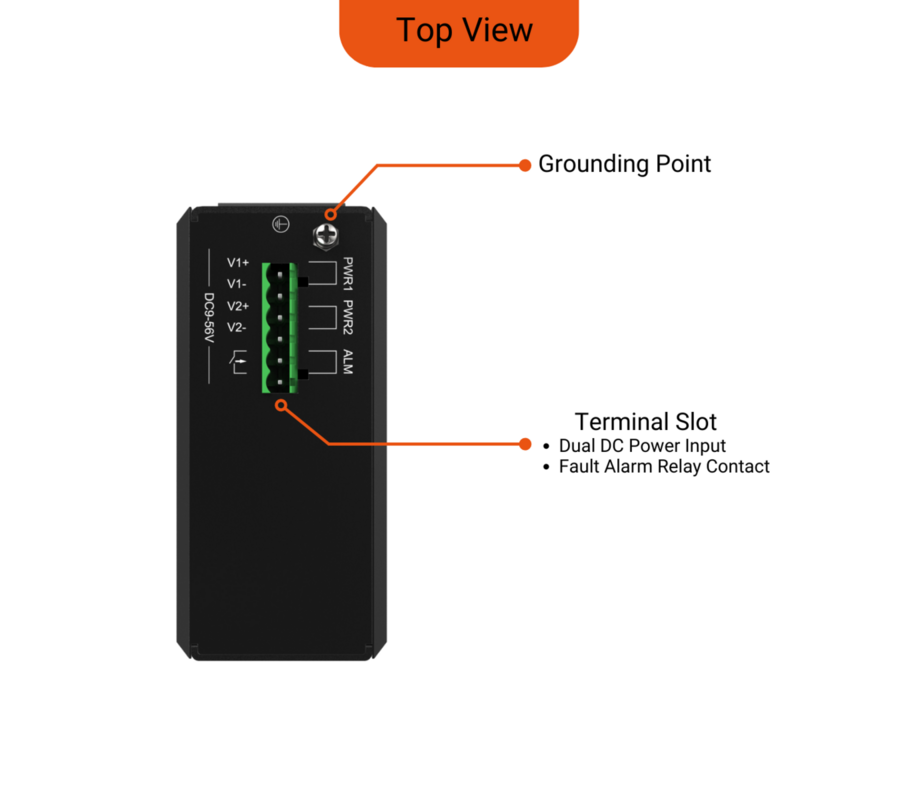

| Подключение питания | 1 съемная 6-контактная клеммная колодка: 1/2 — PWR1, 3/4 — PWR2, 5/6 — ALM | 2 съемная 6-контактная клеммная колодка: 1/2 — PWR1, 3/4 — PWR2, 5/6 — ALM | 3 съемная 6-контактная клеммная колодка: 1/2 — PWR1, 3/4 — PWR2, 5/6 — ALM |
| Напряжение питания | 9–56 В постоянного тока | 9–56 В постоянного тока | 9–56 В постоянного тока |
| Защита | Обратная полярность, защита от перегрузки | Обратная полярность, защита от перегрузки | Обратная полярность, защита от перегрузки |
| Физические характеристики | |||
| Класс защиты | IP40 | IP40 | IP40 |
| Материал корпуса | Алюминий | Алюминий | Алюминий |

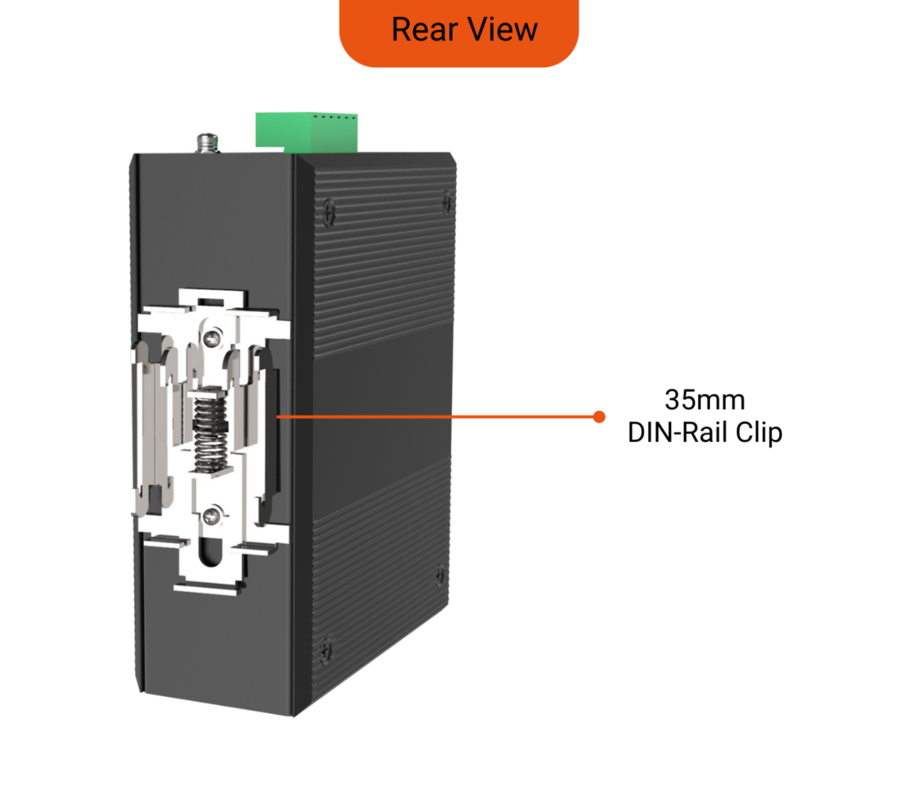

| Способ установки | На DIN-рейку / на стену | На DIN-рейку / на стену | На DIN-рейку / на стену |
| Защита от перенапряжения | ±6 кВ (питание), ±4 кВ (RJ45) | ±6 кВ (питание), ±4 кВ (RJ45) | ±6 кВ (питание), ±4 кВ (RJ45) |
| Рабочая температура | от –40 °C до +75 °C | от –40 °C до +75 °C | от –40 °C до +75 °C |
| Температура для хранения | от –40 °C до +85 °C | от –40 °C до +85 °C | от –40 °C до +85 °C |
| Относительная влажность | от 5% до 95% (без конденсации) | от 5% до 95% (без конденсации) | от 5% до 95% (без конденсации) |
| Охлаждение | Пассивное, без вентилятора | Пассивное, без вентилятора | Пассивное, без вентилятора |
| Наработка на отказ (MTBF) | 907 476 часов по стандарту Telcordia SR-332 | 907 476 часов по стандарту Telcordia SR-332 | 907 476 часов по стандарту Telcordia SR-332 |
| Габариты (В×Ш×Г), мм | 138 × 108 × 49 | 138 × 108 × 49 | 138 × 108 × 49 |
| Вес, кг | 0.70 (без упаковки) | 0.75 (без упаковки) | 0.75 (без упаковки) |
| Мощность, Вт | ≤12 (макс., без PoE) | ≤10 (макс., без PoE) | ≤10 (макс., без PoE) |
| Светодиодная индикация | |||
| P1 & P2 | ON: питание подаётся; OFF: питание отключено | ON: питание подаётся; OFF: питание отключено | ON: питание подаётся; OFF: питание отключено |
| RUN | Мигание: система работает нормально | Мигание: система работает нормально | Мигание: система работает нормально |
| ALM | ON: есть тревога; OFF: тревоги нет | ON: есть тревога; OFF: тревоги нет | ON: есть тревога; OFF: тревоги нет |
| Link/ACT порты | 1–12 | 1–10 | 1–10 |
| Управление потоком | |||
| Фрейм паузы IEEE 802.3x для полного дуплекса, обратное давление (Back pressure) для полудуплекса | Поддерживается | Поддерживается | Поддерживается |
| Настройка портов | |||
| Включение/отключение портов | Поддерживается | Поддерживается | Поддерживается |
| Автоматическое согласование (медные порты) | 10/100/1000 Мбит/с, полный/полудуплекс | 10/100/1000 Мбит/с, полный/полудуплекс | 10/100/1000 Мбит/с, полный/полудуплекс |
| Скорость оптоволоконных портов | Выбор 100 Мбит/с или 1000 Мбит/с | Выбор 100 Мбит/с или 1000 Мбит/с | Выбор 100 Мбит/с или 1000 Мбит/с |
| Управление потоком (Flow Control) | Вкл / Выкл | Вкл / Выкл | Вкл / Выкл |
| Энергосбережение (EEE) | Вкл / Выкл | Вкл / Выкл | Вкл / Выкл |
| Описание порта | Возможность задать текстовое имя | Возможность задать текстовое имя | Возможность задать текстовое имя |
| Отображение состояния порта | Скорость, дуплекс, статус соединения, Flow Control, автосогласование, данные по SFP, статистика трафика | Скорость, дуплекс, статус соединения, Flow Control, автосогласование, данные по SFP, статистика трафика | Скорость, дуплекс, статус соединения, Flow Control, автосогласование, данные по SFP, статистика трафика |
| Зеркалирование портов | |||
| Источник трафика | Входящий (Ingress) / Исходящий (Egress) / Оба | Входящий (Ingress) / Исходящий (Egress) / Оба | Входящий (Ingress) / Исходящий (Egress) / Оба |
| Режим мониторинга | Many-to-1 | Many-to-1 | Many-to-1 |
| VLAN | |||
| Макс. количество VLAN ID | 4094 | 4094 | 4094 |
| Макс. количество групп VLAN | До 4K | До 4K | До 4K |
| Типы VLAN | IEEE 802.1Q (tag-based), Port-based, Q-in-Q (IEEE 802.1AD), GVRP | IEEE 802.1Q (tag-based), Port-based, Q-in-Q (IEEE 802.1AD), GVRP | IEEE 802.1Q (tag-based), Port-based, Q-in-Q (IEEE 802.1AD), GVRP |
| Агрегация каналов | |||
| Протоколы | IEEE 802.3ad (LACP), статическая агрегация | IEEE 802.3ad (LACP), статическая агрегация | IEEE 802.3ad (LACP), статическая агрегация |
| Макс. конфигурация | До 6 групп, по 4 порта в каждой | До 6 групп, по 4 порта в каждой | До 6 групп, по 4 порта в каждой |
| STP | |||
| Поддерживаемые протоколы | IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), ERPSv2 | IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), ERPSv2 | IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), ERPSv2 |
| Мультикаст | |||
| Типы групп | Динамические и статические | Динамические и статические | Динамические и статические |
| IGMP Snooping | v1 / v2 / v3 | v1 / v2 / v3 | v1 / v2 / v3 |
| Fast Leave | Поддерживается | Поддерживается | Поддерживается |
| Multicast Querier | Поддерживается | Поддерживается | Поддерживается |
| Ограничение скорости | |||
| На порт (вход/выход) | 16 – 1 000 000 кбит/с | 17 – 1 000 000 кбит/с | 18 – 1 000 000 кбит/с |
| Кольцевая топология | |||
| Протокол | ITU-T G.8032 (ERPS) | ITU-T G.8032 (ERPS) | ITU-T G.8032 (ERPS) |
| Время восстановления | < 10 мс | < 10 мс | < 10 мс |
| QoS | |||
| Методы | Классификация трафика, строгий приоритет, WRR | Классификация трафика, строгий приоритет, WRR | Классификация трафика, строгий приоритет, WRR |
| Очереди | 8 очередей приоритетов | 8 очередей | 8 очередей |
| Критерии приоритезации | Номер порта, приоритет 802.1p, VLAN-метка 802.1Q, поле DSCP/TOS в IP-пакете | Номер порта, приоритет 802.1p, VLAN-метка 802.1Q, поле DSCP/TOS в IP-пакете | Номер порта, приоритет 802.1p, VLAN-метка 802.1Q, поле DSCP/TOS в IP-пакете |
| ACL | |||
| Типы | MAC-based, IP-based | MAC-based, IP-based | MAC-based, IP-based |
| Критерии фильтрации | MAC-адрес, IP-адрес, Ethertype, тип протокола, VLAN ID, DSCP, приоритет 802.1p | MAC-адрес, IP-адрес, Ethertype, тип протокола, VLAN ID, DSCP, приоритет 802.1p | MAC-адрес, IP-адрес, Ethertype, тип протокола, VLAN ID, DSCP, приоритет 802.1p |
| Безопасность | |||
| Port Security | Поддерживается | Поддерживается | Поддерживается |
| Статические MAC-адреса | Поддерживается | Поддерживается | Поддерживается |
| IEEE 802.1X | Порт-ориентированный контроль доступа | Порт-ориентированный контроль доступа | Порт-ориентированный контроль доступа |
| Аутентификация | RADIUS | RADIUS | RADIUS |
| DHCP Snooping | С поддержкой Option 82 | С поддержкой Option 82 | С поддержкой Option 82 |
| Функции уровня L3 | |||
| VLAN-интерфейсы | До 8 | До 8 | До 8 |
| Статическая маршрутизация IPv4 | До 32 записей (программная маршрутизация) | До 32 записей | До 32 записей |
| Управление | |||
| Базовые интерфейсы | CLI (Console), Telnet, Web GUI, SNMPv1/v2c | CLI (Console), Telnet, Web GUI, SNMPv1/v2c | CLI (Console), Telnet, Web GUI, SNMPv1/v2c |
| Безопасные интерфейсы | SSHv2, TLSv1.2, SNMPv3 | SSHv2, TLSv1.2, SNMPv3 | SSHv2, TLSv1.2, SNMPv3 |
| Обновление ПО | По HTTP | По HTTP | По HTTP |
| Конфигурация | Загрузка/выгрузка по HTTP | Загрузка/выгрузка по HTTP | Загрузка/выгрузка по HTTP |
| Системный журнал | Удалённый syslog, локальный системный журнал | Удалённый syslog, локальный системный журнал | Удалённый syslog, локальный системный журнал |
| Протоколы | LLDP, SNTP | То же | То же |
| Интеграция | Поддержка NMS | Поддержка NMS | Поддержка NMS |
| Аварийная сигнализация | По реле, светодиодам, температуре, SNMP Trap, питанию | По реле, светодиодам, температуре, SNMP Trap, питанию | По реле, светодиодам, температуре, SNMP Trap, питанию |
| Артикул | Описание |
| CITRINE2512F-4GX8GE-HV-HV | Управляемый промышленный коммутатор L2 на DIN-рельс, 12 портов :
|
Другие модели серии
| Артикул | Описание |
| CITRINE2512F-4GX8GE-L5-L5 | Управляемый промышленный коммутатор L2 на DIN-рельс, 12 портов :
|
Документация
|
CITRINE2512F. Даташит 1.1.pdf Техническая спецификация CITRINE2512F
|
