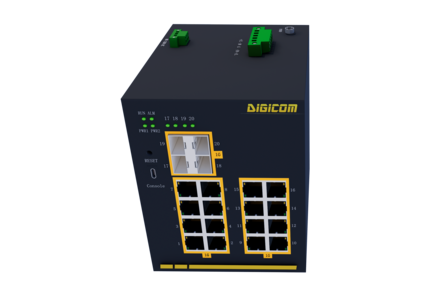

CITRINE2500TP-TSN — серия промышленных коммутаторов L2 на DIN-рельс нового поколения с поддержкой протоколов группы стандартов TSN. Кроме этого, устройства поддерживают протоколы резервирования STP, RSTP, MSTP, VRRP, DG-Ring, DG-Ring+, MRP, G.8032 (ERPS), протокол синхронизации 1588v2 (PTP), соответствует МЭК 61850 и стандарту ПАО “Россети” СТО 34.01-6-005-2019 (Коммутаторы энергообъектов).
Коммутаторы разработаны специально для систем передачи данных в энергетике, транспорте, горнодобывающей промышленности, для связи в сиcтемах IIoT и др. Устройства имеют модификации от 8 до 24 портов, включая 2/4/8/12 х 100/1000M uplink SFP c DDM, и 8/16 х 100/100/1000M портов RJ45.
Коммутаторы поддерживают функции уровня 2, такие как VLAN, многоадресную рассылку, QoS, SSH и другие, а также управление через WEB, CLI, Telnet, автоматическое резервное копирование и восстановление конфигурации, EtherNet/IP и протоколы Modbus/TCP.
Прочный корпус IP40 без вентилятора, способность работать в широком температурном диапазоне температур, а также хорошая защита от ЭМИ, позволяет устройствам стабильно работать в экстремальных промышленных условиях.
Два входа питания коммутатора могут быть одновременно подключены к разным источникам напряжения. Если один вход питания неисправен, устройство может продолжать работать с использованием второго входа питания, что повышает надежность работы сети.
Основные возможности
- Модификации от 8 до 24 портов, включая 2/4/8/12 х 100/1000M uplink SFP c DDM, и 8/16 х 100/100/1000M портов RJ45;
- Поддержка протоколов резервирования: STP, RSTP, MSTP, VRRP;
- Поддержка протокола кольцевого резервирования MRP, ERPS, DG-Ring, DG-Ring+;
- Поддержка группы стандартов TSN: IEEE 802.1AS, IEEE 802.1Qbv, IEEE 802.1Qci, IEEE 802.1CB (FRER), IEEE 802.1Qcc (SRP), IEEE 802.1Qbu и IEEE 802.3br;
- Поддержка сетевой безопасности: HTTPS/SSL, SSH, TACACS+, IEEE802.1X, Radius, классификация пользователей, привязка MAC-адресов;
- Управление через WEB, CLI, Telnet, SNMPv1/v2c/v3;
- Поддержка автоматической настройки резервного копирования и восстановления;
- Аппаратная поддержка протокола точного времени РТР IEEE1588v2;
- Поддержка протоколов EtherNet/IP и Modbus/TCP;
- Поддержка DDM (порты SFP);
- Соответствие стандартам МЭК 61850-3 и IEEE1613;
- Поддержка MЭК-61850-8-1 (MMS, GOOSE)
Конфигурации
Конфигурация/ |

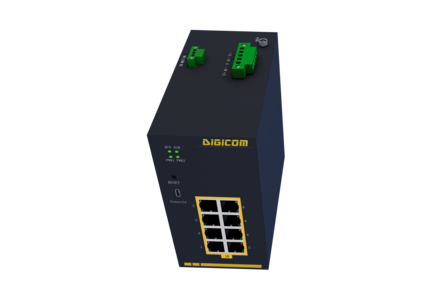

8GE |

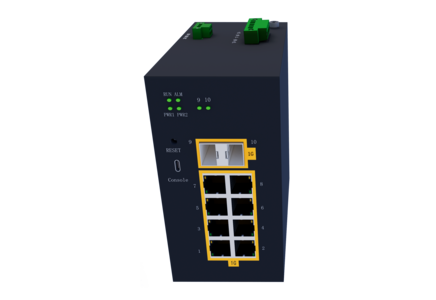

2GX8GE |

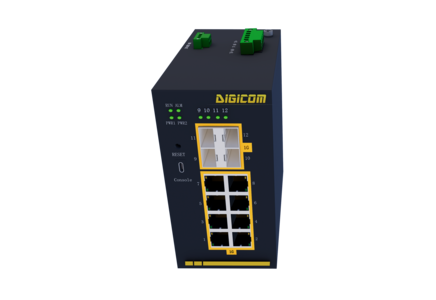

4GX8GE |

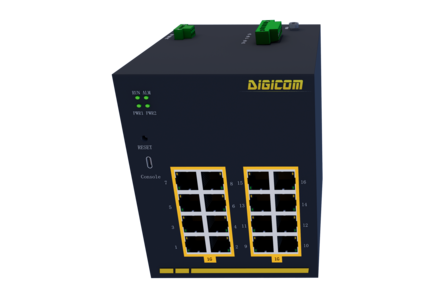

16GE |

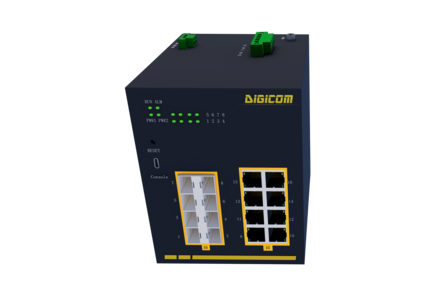

8GX8GE |

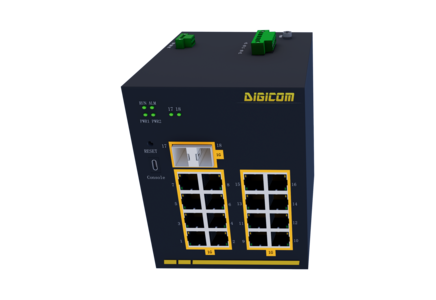

2GX16GE |
4GX16GE |

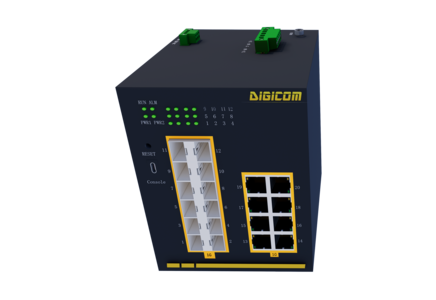

12GX8GE |

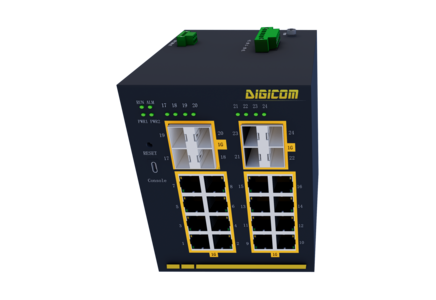

8GX16GE |
Общее кол-во портов |
8 |
10 |
12 |
16 |
16 |
18 |
20 |
20 |
24 |
Порты 100/1000M SFP |
— |
2 |
4 |
— |
8 |
2 |
4 |
12 |
8 |
Порты 10/100/1000M RJ45 |
8 |
8 |
8 |
16 |
8 |
16 |
16 |
8 |
16 |
Выход аварийной сигнализации |
1 |
||||||||
Консольный порт |
1 консольный порт USB Type C |
||||||||
Интерфейсы
- 100/1000Base-X SFP слоты
- 10/100/1000Base-T(X), RJ45, автоматическое подключение MDI/MDI-X
- Консольный порт USB Type C
| Техническая спецификация серии CITRINE2500TP-TSN |
