Характеристики интерфейсов и разъемов

Порты

Общее кол-во портов

16

Порты 10/100/1000M RJ45

12

Порты 100/1000M SFP

4
(2 порта дополнительно поддерживают 2.5G, 1000M и 100M SFP модули, 2 порта дополнительно поддерживают 1000M и 100M SFP модули)

Порт управления (Management port)

RS232, RJ45, 115200,8,N,1

Выход аварийной сигнализации

Токовая нагрузка 1 А при 24 В постоянного тока

Параметры электрических Ethernet портов

Порты RJ45

Порты 10/100/1000Base-T с автоматическим определением, полным/полудуплексным режимом самоадаптации MDI/MDI-X

Расстояние передачи

100 м, витая пара категория CAT5, CAT5e

Параметры оптических Ethernet портов

Оптические порты

Одномодовые/многомодовые оптические порты, посредством установки SFP

Расстояние передачи

Зависит от применяемого трансивера SFP

Параметры чипсета

Сетевые протоколы

IEEE802.3 (10BASE-T; IEEE802.3i 10Base-T);

IEEE 802.3u (100Base-TX, 100Base-FX)

IEEE 802.3ab (1000Base-T)

IEEE 802.3z (1000Base-SX/LX/CX)

IEEE 802.3ae (10GBase-SR/LR)

IEEE 802.3x (управление потоком)

IEEE 802.3ad (агрегация портов)

IEEE 802.3az (Energy-Efficient Ethernet (EEE))

IEEE 802.1d (STP)

IEEE 802.1p (приоритеты сетевого трафика, QoS)

IEEE 802.1q (VLAN)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

Метод передачи

Store-and-Forward

Пропускная способность

36 Гбит/с / не блокируемая

Буфер пакетов

4 Мбит

Таблица MAC-адресов

8K записей

Jumbo Frame

9600 байт

Управление потоком (Flow Control)

Фрейм паузы IEEE 802.3x для полного дуплекса,
обратное давление (Back pressure) для полудуплекса

Питание

Входы питания

2

Подключение питания

1 съемная 5-контактная клеммная колодка

Напряжение питания

24-48VDC (9-56VDC)

Защита электропитания

Поддержка защиты от обратного подключения, защита от перенапряжения, защита от перегрузки по току, сигнальные выходы

Кнопка "Сброс"

Кнопка сброса одним нажатием в течение 10 секунд

Физические характеристики

Класс защиты

IP40

Материал корпуса

алюминий

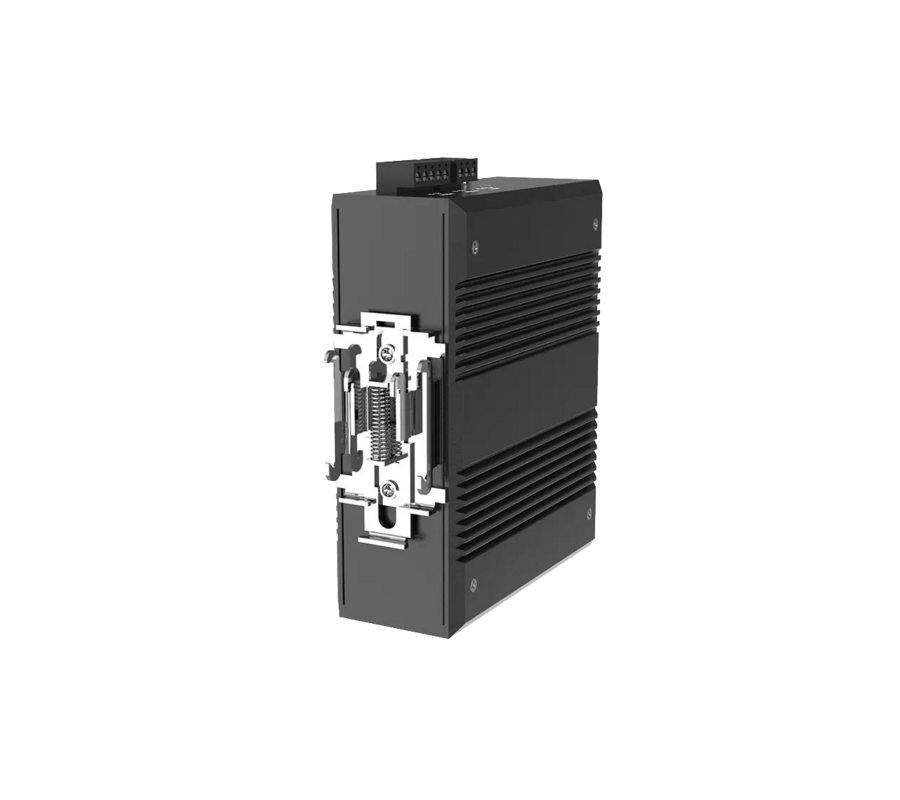

Способ установки

на DIN-рейку / на стену

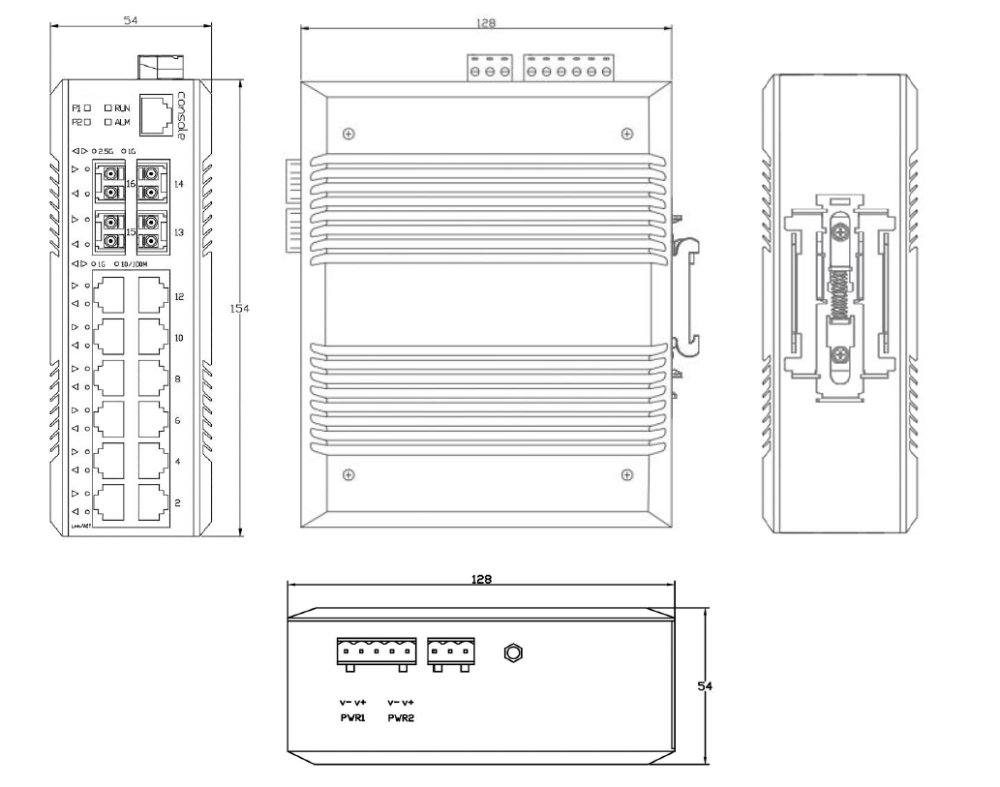

Габариты (ВхГхШ)

154x127x54 мм

Вес

1.100 кг

Рабочая температура

от -40℃ до +75℃

Температура для хранения

от -40℃ до +85℃

Относительная влажность

от 5 до 95% (без конденсации)

Охлаждение

Пассивное, без вентилятора

Наработка на отказ (MTBF)

＞300 000 часов

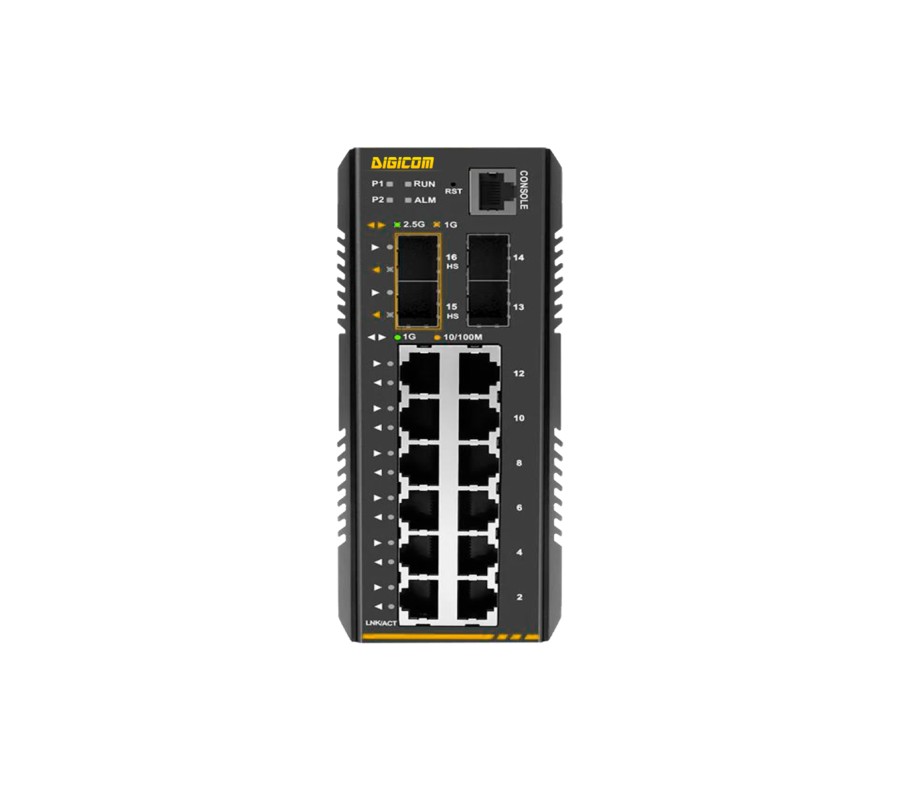

Светодиодная индикация

P1 & P2

ON: Питание подается,OFF: Питание отключено

Оптический порт 1/1.25/2.5 ГБ/с, Зеленый LED индикатор

ON: соединение порта активно,
Мигание: передача данных,
OFF: соединение порта не активно

RJ45 порт, 10/100/1000MБ/с, Зеленый LED индикатор

ON: соединение порта активно,
Мигание: передача данных,
OFF: соединение порта не активно

ALM, Красный LED индикатор

ON: неисправность
OFF: нормальная работа

ФУНКЦИИ

Функции уровня L3

Статическая маршрутизация

Функции уровня L2

Управление интерфейсами

Включение / Отключение порта

Автоматическое определение скорости медного порта (RJ45) 10/100/1000 Мбит/с, выбор полнодуплексного и полудуплексного режима

Управление потоком IEEE 802.3x

Статус портов

Информация о статусе портов

Отображение скорости каждого порта, дуплексного режима, состояния соединения, состояния управления потоком, состояния автоматического определения скорости, информации об оптическом порте, трафика порта

Зеркалирование портов

Поддержка зеркалирования

Поддерживается

VLAN

IEEE 802.1Q tagged VLAN. Маркировка VLAN-тегов 802.1Q на портах (кадры с VLAN ID для транковых соединений)

Private VLAN

VLAN на основе MAC

VCL Protocol-based VLAN Поддержка VLAN на основе протокола

VLAN для передачи голоса

GVRP (GARP VLAN Registration Protocol) Динамическая регистрация и распространение VLAN между коммутаторами для автоматической настройки

До 4K групп VLAN из 4095 идентификаторов VLAN

Агрегация портов

Поддержка агрегирования каналов по стандарту IEEE 802.3ad (LACP и статические trunk‑группы агрегации)

Максимум 8 групп агрегации и 16 портов в каждой группе

Резервирование соединений

Протоколы резервирования

RSTP (IEEE802.1w)

MSTP (IEEE802.1s)

Протоколы кольцевого резервирования

ITU-T G.8032 (ERPS v2)
время восстановления менее 10 мс для 3-х нодов
время восстановления менее 20 мс для 16-и нодов
поддержка главных и суб-колец

APS (Режимы 1+1, 1:1) Аппаратное переключение трафика на резервный канал в режимах 1+1 и 1:1 для обеспечения отказоустойчивости

MRP (Media Redundancy Protocol) — протокол резервирования по стандарту IEC 62439-2 для построения кольцевой топологии Ethernet с быстрым автоматическим переключением на резервный путь при отказе.

Управление многоадресными рассылками

IGMP Snooping

IPv4 IGMP Snooping v1/v2/v3

Поддержка режима IPv4 IGMP Querier (генерация IGMP-запросов для управления многоадресным трафиком в VLAN)

Максимум 255 IGMP групп многоадресной рассылки

Приоритизация (QoS)

Приоритизация

Поддержка QoS, алгоритмов сопоставления на основе DSCP и алгоритмов планирования SP, а также алгоритмов на основе кредитов

Управление синхронизацией

Функции синхронизации PTP

PTP (Precision Time Protocol) IEEE1588v2 Протокол точной синхронизации времени в сетях для промышленной автоматизации и телекоммуникаций.

PTP Master

PTP Slave

Boundary Clock. Режим граничных часов: синхронизация с главным источником времени и ретрансляция на подключённые устройства

Peer-to-peer transparent clock. Сквозные часы с измерением задержек линков между соседями для повышения точности синхронизации времени

Поддержка протокола NTP для синхронизации времени коммутатора с внешними серверами точного времени.

Безопасность

Поддержка списков контроля доступа (ACL)

Фильтрация трафика по IP-адресам (IP-based ACL) и MAC-адресам (MAC-based ACL)

Поддержка контроля доступа на основе IPv4, IPv6, протокола и порта

Функции безопасности

Поддержка безопасности портов и функции привязки «порт+VLAN+MAC»

Функция защиты статического IP-адреса источника

Функция защиты от статического и динамического ARP

Поддержка безопасного доступа к настройкам веб-интерфейса через SSH и HTTPS

AAA

Поддержка RADIUS-клиента. Аутентификация пользователей через внешний RADIUS-сервер

Обнаружение, управление и обслуживание

Обнаружение и мониторинг

sFLOW Протокол выборочного мониторинга и анализа сетевого трафика для высокоскоростных сетей.

OAM

IEEE 802.3ah OAM (Operations, Administration and Maintenance) Протокол управления и мониторинга Ethernet-линков: обнаружение, диагностика, loopback и уведомления об ошибках

Основные интерфейсы управления

Веб-интерфейс

Управление системой

Обновление прошивки по протоколу HTTP через сеть Ethernet

NMS Платформа управление сетью

Проверка состояния загрузки процессора в реальном времени

Протокол обнаружения канального уровня LLDP

Информация о системе

Графический обзор панели оборудования

Информация об оборудовании и системе

Информация о состоянии интерфейсов IPv4, IPv6 и маршрутизации

Поддержка настройки системной информации

Поддержка управления пользователями системы и управления уровнями доступа

Поддержка настройки интерфейсов управления IPv4 и IPv6

Поддержка шлюза IP-маршрутизации

Управление устройствами

Поддержка протоколов SNMPv1/v2/v3, управление доступом через Web и Telnet, а также поддержка NMS

Поддержка LLDP

Поддержка DHCP Snooping и управления DHCP-сервером

Поддержка зеркалирования портов

Поддержка функции выборки потоков «sFlow»

Поддержка настройки функций загрузки и выгрузки

Обслуживание сети

Поддержка функций CFM:
Обнаружение связности, loopback и отслеживание линков по стандарту IEEE 802.1ag для мониторинга и диагностики Ethernet-сети.

Поддержка диагностики Ping и Traceroute

Link OAM management — поддержка операций, администрирования и обслуживания канального уровня (802.3ah) для мониторинга состояния линков и быстрого выявления неисправностей.

Журналирование, статистика и подсчет трафика

Syslog Протокол централизованного сбора и хранения системных логов на удаленном сервере
