Agate8624H — серия управляемых промышленных коммутаторов EN50155 L3. Коммутаторы разработаны специально для железнодорожной отрасли.

Устройство поддерживает современные протоколы и функции, обладает высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивает надежную передачу ключевых данных, поддерживает удаленное управление. Коммутатор имеет развитые средства безопасности, обеспечивает контроль и приоритезацию сетевого трафика ACL/QoS и функции VLAN, прост в управлении и обслуживании.

Коммутатор имеет надежный алюминиевый корпус с пассивным охлаждением, классом защиты IP67 и диапазоном рабочих температур от -40 до +85 ° С. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и т.д.), а также в других решениях со сложными условиями эксплуатации.

Ключевые особенности:

• Высокая надежность: разъемы типа M12, обеспечивают жесткое соединение, использование проверенных компонентов и технологий гарантирует продолжительную эксплуатацию в условиях повышенных нагрузок.
• Безопасность: поддержка протокола IPv4 и IPv6, реализация механизмов динамической маршрутизации, функций контроля качества обслуживания QoS и фильтрации пакетов ACL обеспечивают высокий уровень защиты данных.
• Простота управления: наличие инструментов управления сетевыми функциями L3 позволяет эффективно настраивать политику маршрутизации и обеспечивать стабильность сети.
• Устойчивость к сложным условиям эксплуатации: оборудование рассчитано на работу в жестких условия окружающей среды в диапазоне от -40 до +85°C , соответствует стандартам электромагнитной совместимости 4 и требованиям, предъявляемым транспортной отраслью.
• Соответствие отраслевым нормам: Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте.
• Синхронизация: встроенная поддержка стандарта синхронизации IEEE 1588v2 (PTP) способствует интеграции оборудования в централизованные системы мониторинга и управления объектами критической инфраструктуры.
• Резервирование линий связи: Быстрое восстановление линий связи обеспечивается применением протоколов резервирования STP/RSTP/MSTP, ERPS, MRP, DG-Ring (время самовосстановления кольцевой сети ≤ 20 мс.)
• Резервирование питания: поддерживается защита от сбоев питания и резервное подключение второго источника;
• Широкий диапазон напряжений питания: 16.8–137.5 В постоянного тока, что позволяет обеспечить совместимость с различными типами железнодорожного транспорта
• Подключение питания: Возможность установки различных типов разъемов для подключения питания — М12 или М23
• Функция Bypass: Uplink-порты (2 пары) с функцией автоматического обхода неисправностей
• Поддержка PoE: Возможность заказа версии с поддержкой Power over Ethernet (PoE IEEE 802.3af/at) для устройств видеонаблюдения и связи
• Компактность: Компактная компоновка портов, оптимальные габариты

Применение данной серии коммутаторов оправдано в транспортных проектах, включая железнодорожный, автомобильный и другие виды транспорта, обеспечивая высокую производительность и безопасность обработки данных при минимальных затратах на обслуживание.

Данное устройство является оптимальным выбором для реализации комплексных решений в качестве ядра сиcтемы передачи данных для осуществления управления поездом или другими транспортными средствами (видеонаблюдение, оповещение пассажиров, телеметрия и т.д.).

Конфигурация

4GE20T — 4x10/100/1000M-TX порта + 20x10/100M-TX портов, разъемы M12

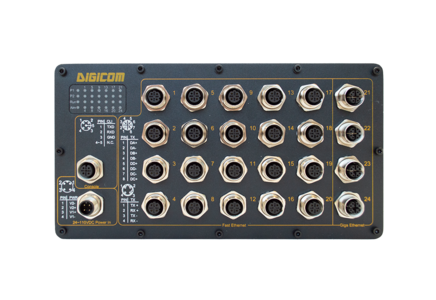

B-4GE20T — 4x10/100/1000M-TX порта, Bypass + 20x10/100M-TX портов, разъемы M12

4GE20P — 4x10/100M-TX порта + 20x10/100M-TX портов с PoE, разъемы M12

B-4GE20P — 4x10/100M-TX порта, Bypass + 20x10/100M-TX портов с PoE, разъемы M12

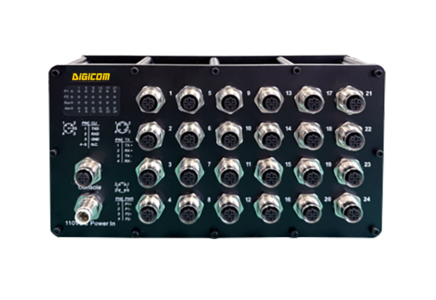

24T — 24x10/100M-TX порта, разъемы M12

24P — 24x10/100M-TX порта с PoE, разъемы M12

Интерфейсы

• 10/100Base-TX, M12 (D-coded)
• 10/100/1000Base-TX M12 (X-coded)
• Консольный порт, M12 (A-coded)
• Электропитание, 1xM12 (A-code, 4 pin папа) или 1xM23 (P-code, 5 pin папа)

Безопасность

• Поддержка аутентификации IEEE 802.1x на основе порта/MAC, поддержка протоколов аутентификации RADIUS и TACACS+, механизм IP Source Guard;
• Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене;
• Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов;
• Поддерживает механизмы идентификации и фильтрации потоков ACL. Фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешений, а также обеспечивает гибкий и безопасный контроль доступа.

Протоколы резервирования

• Поддерживает протоколы резервирования STP/RSTP/MSTP;
• Поддерживает протоколы кольцевого резервирования ERPS ITU-T G.8032, MRP (опционально), DG-Ring (≤20 мс).

Аппаратно-программные возможности

• VLAN IEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN в соответствии с их потребностями;
• Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями;
• Управление многоадресными рассылками, поддержка протоколов IGMP v1/v2/v3, MLD v1/v2, функций IGMP snooping, MLD snooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;
• Поддержка динамической или статической маршрутизации (определение пользователей по IP, MAC, VLAN, PORT и т. д.), поддержка протоколов BGP, RIP, OSPF, VRRP, PIM-SM, IS-IS;
• Статическая агрегация портов, поддержка протокола LACP;
• Поддержка зеркалирования портов;
• Ограничение скорости порта.

Стабильная работа

• Низкое энергопотребление, пассивное охлаждение без вентилятора, надежный алюминиевый корпус, класс защиты IP67;
• Два входа питания для возможности резервирования, несколько вариантов входного напряжения питания;
• Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).

Управление и обслуживание

• Веб-управление, командная строка CLI (консоль, Telnet), SNMP (v1/v2/v3);
• HTTPS, SSH v2;
• Дистанционный мониторинг сети RMON, системный журнал Syslog.

Применение на железнодорожном и другом пассажирском/грузовом транспорте

• Соответствие международному стандарту EN50155 для применения на железнодорожном транспорте: устойчивость к вибрации, ударам, перепадам температуры, влажности и питания.

Работа в синхронизированных сетях

• Поддержка IEEE 1588v2 (PTP) для высокоточной синхронизации времени сетевых устройств. Это означает, что коммутатор может участвовать в передаче меток времени и обеспечивать синхронизацию устройств с точностью до микросекундного уровня.
