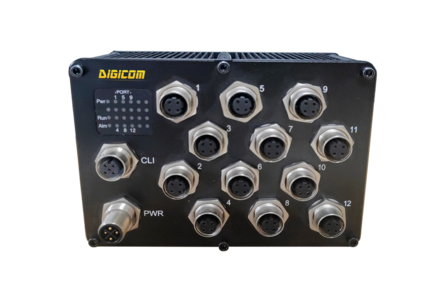

Agate8612H-CB — серия управляемых промышленных коммутаторов EN50155 L3 в компактном корусе. Коммутаторы разработаны специально для железнодорожной отрасли.

Устройство поддерживает современные протоколы и функции, обладает высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивает надежную передачу ключевых данных, поддерживает удаленное управление. Коммутатор имеет развитые средства безопасности, обеспечивает контроль и приоритизацию сетевого трафика ACL/QoS и функции VLAN, прост в управлении и обслуживании.

Коммутатор имеет надежный компактный алюминиевый корпус с пассивным охлаждением, классом защиты IP67 и диапазоном рабочих температур от -40 до +85 ° С. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и тд.), а также в других решениях со сложными условиями эксплуатации.



Ключевые особенности:

Высокая надежность: разъемы типа M12, обеспечивают жесткое соединение, использование проверенных компонентов и технологий гарантирует продолжительную эксплуатацию в условиях повышенных нагрузок.

Безопасность: поддержка протокола IPv4 и IPv6, реализация механизмов динамической маршрутизации, функций контроля качества обслуживания QoS и фильтрации пакетов ACL обеспечивают высокий уровень защиты данных.

Простота управления: наличие инструментов управления сетевыми функциями L3 позволяет эффективно настраивать политику маршрутизации и обеспечивать стабильность сети.

Устойчивость к сложным условиям эксплуатации: оборудование рассчитано на работу в жестких условия окружающей среды в диапазоне от -40 до +85°C , соответствует стандартам электромагнитной совместимости 4 и требованиям, предъявляемым транспортной отраслью.

Соответствие отраслевым нормам: Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте.

Синхронизация: встроенная поддержка стандарта синхронизации IEEE 1588v2 (PTP) способствует интеграции оборудования в централизованные системы мониторинга и управления объектами критической инфраструктуры.

Резервирование линий связи: Быстрое восстановление линий связи обеспечивается применением протоколов резервирования STP/RSTP/MSTP, ERPS, MRP(опция), DG-Ring (время самовосстановления кольцевой сети ≤ 20 мс.)

DRR (Dynamic Ring Redundancy) - технология динамического резервирования кольцевых сетей Ethernet на основе DG-Ring, разработанная специально для подвижного состава и критически важных транспортных систем (время самовосстановления ≤ 20 мс в кольце и ≤ 50 мс между кольцами). При изменении конфигурации поезда (перестановка, добавление или удаление вагонов) коммутаторы самостоятельно определяют, какие порты становятся активными, а какие — резервными. Настройка происходит автоматически и не требует ручного вмешательства.

Резервирование питания: поддерживается защита от сбоев питания и резервное подключение второго источника;

Широкий диапазон напряжений питания: 16.8–137.5 В постоянного тока, что позволяет обеспечить совместимость с различными типами железнодорожного транспорта

Подключение питания: Надежный разъем М12 для подключения двух входов питания

Компактность: Компактная компоновка портов, оптимальные габариты



Применение данной серии коммутаторов оправдано в транспортных проектах, включая железнодорожный, автомобильный и другие виды транспорта, обеспечивая высокую производительность и безопасность обработки данных при минимальных затратах на обслуживание.

Данное устройство является оптимальным выбором для реализации комплексных решений в качестве ядра сиcтемы передачи данных для осуществления управления поездом или другими транспортными средствами (видеонаблюдение, оповещение пассажиров, телеметрия и т.д.).



Модификации

3GE9T — 3x10/100/1000M-TX порта + 9x10/100M-TX портов, разъемы M12

4GE8T — 4x10/100/1000M-TX порта + 8x10/100M-TX портов, разъемы M12

12T — 12x10/100M-TX портов, разъемы M12



Конфигурация/ Параметры	3GE9T	4GE8T	12T
Порты
Общее кол-во портов	12
Порты 10/100/1000M, разъем M12, X-code	3	4	—
Порты 10/100M, разъем M12, D-code	9	8	12
Консольный порт, разъем M12, A-code	1 консольный порт RS232 (115200,N,8,1)
Питание
24-110VDC (16.8-137.5VDC), два входа	+	+	+
110VDC (72–154VDC), два входа	+	+	+
48VDC (18–72VDC), два входа	+	+	+
24VDC (10–36VDC), два входа	+	+	+
220VAC (88-264VAC), два входа	+	+	+
Разъем подключения питания (два входа)
М12 A-code 4 pin папа	+



Интерфейсы

10/100Base-TX, M12 (D-coded)

10/100/1000Base-TX M12 (X-coded)

Консольный порт, M12 (A-coded)

Электропитание, 1xM12 (A-code, 4 pin папа)



Безопасность

Поддержка аутентификации IEEE 802.1x на основе порта/MAC, поддержка протоколов аутентификации RADIUS и TACACS+, механизм IP Source Guard;

Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене;

Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов;

Поддерживает механизмы идентификации и фильтрации потоков ACL. Фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешений, а также обеспечивает гибкий и безопасный контроль доступа.



Протоколы резервирования

Поддерживает протоколы резервирования STP/RSTP/MSTP;

Поддерживает протоколы кольцевого резервирования ERPS ITU-T G.8032, MRP, DG-Ring (≤20 мс), DRR.



Аппаратно-программные возможности

VLAN IEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN в соответствии с их потребностями;

Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями;

Управление многоадресными рассылками, поддержка протоколов IGMP v1/v2/v3,

MLD v1/v2, поддержка оптимизации распространения multicast-трафика IGMP snooping, MLD snooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;

Поддержка динамической или статической маршрутизации (определение пользователей по IP, MAC, VLAN, PORT и т. д.), поддержка протоколов BGP, RIP, OSPF, VRRP, PIM-SM, IS-IS;

Статическая агрегация портов, поддержка протокола LACP;

Поддержка зеркалирования портов;

Ограничение скорости порта.

Поддержка DRR — Dynamic Ring Redundancy. Технология динамического резервирования кольцевых сетей Ethernet на основе DG-Ring, время самовосстановления ≤ 20 мс в кольце и ≤ 50 мс между кольцами.



Стабильная работа

Низкое энергопотребление, пассивное охлаждение без вентилятора, надежный алюминиевый корпус, класс защиты IP67;

Два входа питания для возможности резервирования, несколько вариантов входного напряжения питания;

Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).



Управление и обслуживание

• Веб-управление, командная строка CLI (консоль, Telnet), SNMP (v1/v2/v3);
• HTTPS, SSH v2;
• Дистанционный мониторинг сети RMON, системный журнал Syslog.



Применение на железнодорожном и другом пассажирском/грузовом транспорте

Соответствие международному стандарту EN50155 для применения на железнодорожном транспорте: устойчивость к вибрации, ударам, перепадам температуры, влажности и питания.



Работа в синхронизированных сетях

Поддержка IEEE 1588v2 (PTP) для высокоточной синхронизации времени сетевых устройств. Это означает, что коммутатор может участвовать в передаче меток времени и обеспечивать синхронизацию устройств с точностью до микросекундного уровня.
