Agate1008H-HC/VC — серия неуправляемых промышленных защищенных PoEкоммутаторов EN50155. Коммутаторы разработаны специально для железнодорожной отрасли. Разъемы M12 обеспечивают жесткие, надежные соединения и гарантируют стабильную работу при условиях с повышенной вибрацией и ударах.
Устройство обладает высокой надежностью, высокой безопасностью, обеспечивает надежную передачу ключевых данных. Предусмотрена аварийная сигнализация при исчезновении питания.
Коммутатор имеет надежный алюминиевый корпус с классом защиты IP65/IP67 и диапазоном рабочих температур от -40 до 85° С. Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и т.д.), а также в других решениях со сложными условиями эксплуатации.
Ключевые особенности:
- Высокая надежность: разъемы типа M12, обеспечивают жесткое соединение, использование проверенных компонентов и технологий гарантирует продолжительную эксплуатацию в условиях повышенных нагрузок.
- Устойчивость к сложным условиям эксплуатации: оборудование рассчитано на работу в жестких условия окружающей среды в диапазоне от -40 до +85°C , соответствует стандартам электромагнитной совместимости 4 и требованиям, предъявляемым транспортной отраслью.
- Соответствие отраслевым нормам: Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте.
- Резервирование питания: поддерживается защита от сбоев питания и резервное подключение второго источника;
- Широкий диапазон напряжения питания: 16.8–137.5 В постоянного тока, что позволяет обеспечить совместимость с различными типами железнодорожного транспорта
- Подключение питания: Возможность установки различных типов разъемов для подключения питания — М12 или М23
- Компактность: Компактная компоновка портов, оптимальные габариты
- Дополнительное охлаждение: радиатор дополнительного охлаждения для лучшего рассеивания тепла
Применение данной серии коммутаторов оправдано в транспортных проектах, включая железнодорожный, автомобильный и другие виды транспорта, обеспечивая высокую производительность и безопасность обработки данных при минимальных затратах на обслуживание.
Данное устройство является оптимальным выбором для реализации комплексных решений в качестве ядра сиcтемы передачи данных для осуществления управления поездом или другими транспортными средствами (видеонаблюдение, оповещение пассажиров, телеметрия и т.д.).
Конфигурация
8P — 8x10/100M-TX портов с PoE, разъем M12
1T8P— 1x10/100M-TX порт + 8x10/100M-TX портов с PoE, разъем M12
1GE8P— 1x10/100/1000M-TX порт + 8x10/100M-TX портов с PoE, разъем M12
Тип корпуса |
Горизонтальный (HC) |
Вертикальный (VC) |
||||
для PoE, с доп. радиатором |
||||||
Конфигурация/ |
8P |
1T8P |
1GE8P |
8P |
1T8P |
1GE8P |
Порты |
||||||
Общее кол-во портов |
8 |
9 |
9 |
8 |
9 |
9 |
Порты 10/100M, разъем M12, D-code |
— |
1 |
— |
— |
1 |
— |
Порты 10/100/1000M, разъем M12, X-code |
— |
— |
1 |
— |
— |
1 |
Порты 10/100M с PoE, разъем M12, D-code |
8 |
8 |
8 |
8 |
8 |
8 |
Питание* |
||||||
24-110VDC (16.8–137.5VDC), два входа |
+ |
+ |
+ |
+ |
+ |
+ |
Варианты разъема подключения питания (два входа) |
||||||
М12 A-code 4 pin папа |
+ |
+ |
+ |
+ |
+ |
+ |
М23 5 pin папа |
+ |
+ |
+ |
+ |
+ |
+ |
Интерфейсы
- 10/100Base-TX M12 (D-coded)
- 10/100/1000Base-TX M12 (X-coded)
- Электропитание, 1xM12 (A-code, 4 pin папа) или 1xM23 (5 pin папа)
Автоопределение скорости MDI/MDI-X, дуплекс/полудуплекс.
Стабильная работа
- Низкое энергопотребление, пассивное охлаждение без вентилятора, металлический корпус, класс защиты IP65/IP67;
- Соответствие четвертому уровню электромагнитной совместимости;
- Соответствует строгим требованиям, предъявляемым к надёжной работе в сложных электромагнитных условиях
- Питание с возможностью резервирования;
- Поддержка защиты от обратного подключения, защита от перегрузки по току;
- Индикация состояния устройства с помощью LEDиндикаторов.
Применение на железнодорожном и другом пассажирском/грузовом транспорте
- Соответствие международному стандарту EN50155 для применения на железнодорожном транспорте: устойчивость к вибрации, ударам, перепадам температуры, влажности и питания.
Модели серии
Модель |
Описание |
Agate1008H-HC-8P-WV-WV-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 8 портов: 8 портов Base-T(X) 10/100Мбит/с (М12 D-code), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP65/IP67, корпус в горизонтальной ориентации, дополнительный радиатор охлаждения |

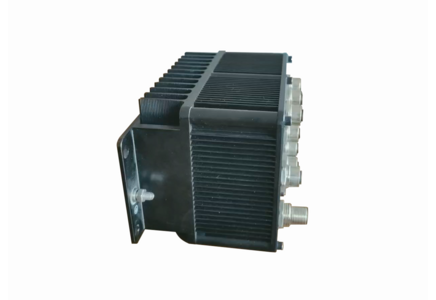

Agate1008H-HC-8P-WV-WV-M23 |
Промышленный защищенный неуправляемый PoE коммутатор, 8 портов: 8 портов Base-T(X) 10/100Мбит/с (М12 D-code), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (5 pin), класс защиты IP65/IP67, корпус в горизонтальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-HC-1T8P-WV-WV-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100M-TX порт (М12 D-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP65/IP67, корпус в горизонтальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-HC-1T8P-WV-WV-M23 |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100M-TX порт (М12 D-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (5 pin), класс защиты IP65/IP67, корпус в горизонтальной ориентации, дополнительный радиатор охлаждения |

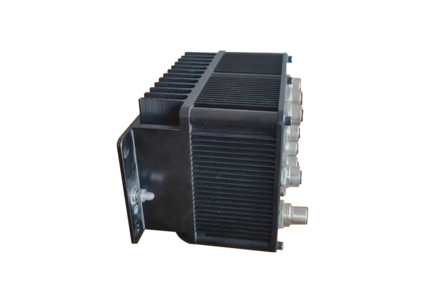

Agate1008H-HC-1GE8P-WV-WV-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100/1000M-TX порт (М12 X-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP65/IP67, корпус в горизонтальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-HC-1GE8P-WV-WV-M23 |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100/1000M-TX порт (М12 X-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (5 pin), класс защиты IP65/IP67, корпус в горизонтальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-VC-8P-WV-WV-M12A |
Промышленный защищенный неуправляемыйкоммутатор, 8 портов: 8 портов Base-T(X) 10/100Мбит/с (М12 D-code), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP65/IP67, корпус в вертикальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-VC-8P-WV-WV-M23 |
Промышленный защищенный неуправляемыйкоммутатор, 8 портов: 8 портов Base-T(X) 10/100Мбит/с (М12 D-code), два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP65/IP67, корпус в вертикальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-VC-1T8P-WV-WV-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100M-TX порт (М12 D-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP65/IP67, корпус в вертикальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-VC-1T8P-WV-WV-M23 |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100M-TX порт (М12 D-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP65/IP67, корпус в вертикальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-VC-1GE8P-WV-WV-M12A |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100/1000M-TX порт (М12 X-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M12 (A-coded, 4 pin), класс защиты IP65/IP67, корпус в вертикальной ориентации, дополнительный радиатор охлаждения |
Agate1008H-VC-1GE8P-WV-WV-M23 |
Промышленный защищенный неуправляемый PoE коммутатор, 9 портов: 1x10/100/1000M-TX порт (М12 X-code) + 8x10/100M-TX портов с PoE (М12 D-code), разъем M12, два входа питания 24-110VDC (16.8-137.5VDC) 1 разъем M23 (P-coded, 5 pin), класс защиты IP65/IP67, корпус в вертикальной ориентации, дополнительный радиатор охлаждения |
