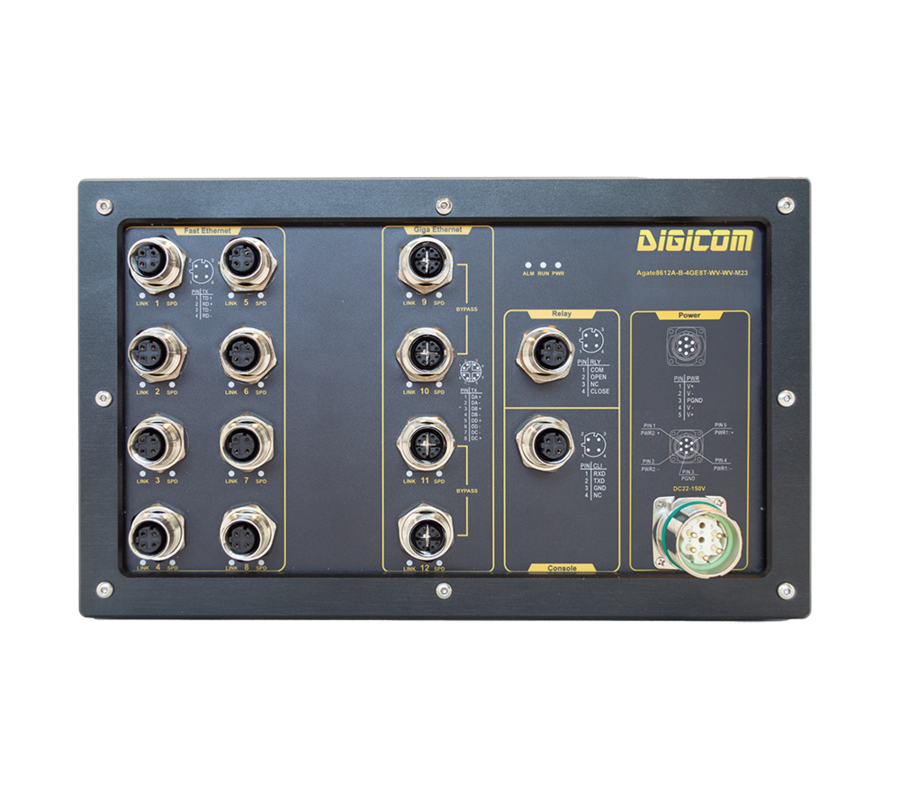

Agate8612A-B-4GE8T-WV-WV-M23

Категория: Коммутаторы с M12 промышленные Agate серии A, от -40 до 75 °С, IP40/65/67
Артикул: Agate8612A-B-4GE8T-WV-WV-M23

Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code), 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code), два входа питания 16.8–150 В постоянного тока (1 х М23 P-code 5 pin папа), поддержка Bypass, класс защиты IP65

Заявка на тестирование

Agate8612A-B-4GE8T-WV-WV-M23 — управляемый промышленный коммутаторов EN50155 L3. Коммутаторы разработаны специально для железнодорожной отрасли. Разъемы M12 обеспечивают жесткие, надежные соединения и гарантируют стабильную работу при условиях с повышенной вибрацией и ударах, 4 uplink порта 10/100/1000M поддерживают функцию байпаса (2 пары), что соответствует высоким требованиям надежности, предъявляемым к подвижному составу. Широкий диапазон входного напряжения (16.8–150 В постоянного тока) обеспечивает универсальность применения для различных типов вагонов и других транспортных средств.

Устройство поддерживает современные протоколы и функции QoS, DHCP-сервер, IGMP Snooping, а также протоколы резервирования STP/RSTP/MSTP/ERPS v2, обеспечивает улучшенное восстановление кольца менее чем за 20 мс в одном кольце. А пассивная функция байпаса гарантирует, что сети остаются работоспособными даже при нескольких точках отказа..

Устройство обладает высокой надежностью, высокой безопасностью и высокой управляемостью, обеспечивает надежную передачу ключевых данных, поддерживает удаленное управление. Коммутатор имеет развитые средства безопасности, обеспечивает контроль и приоритизацию сетевого трафика ACL/QoS и функции VLAN, простые в управлении и обслуживании.

Коммутатор имеет надежный корпус с классом защиты IP65 и диапазоном рабочих температур от -40 до 75 ° С. Соответствует международному стандарту EN50155 для использования на железнодорожном и другом пассажирском и грузовом транспорте. Идеально подходит для работы в составе системы управления поездом (видеонаблюдение, оповещение, пожарная сигнализация и тд.), а также в других решениях со сложными условиями эксплуатации.



Особенности:

Конфигурация

4GE8T — 4x10/100/1000M-TX порта с bypass (2 пары) + 8x10/100M-TX портов, разъемы M12



Интерфейсы

  • 10/100Base-TX, M12 (D-coded)
  • Uplink 10/100/1000Base-TX M12 (X-coded)
  • Консольный порт, M12 (D-coded)
  • Электропитание, изолированный БП: 1xM23 (P-coded, 5 pin папа)



Безопасность

  • Поддержка аутентификации IEEE 802.1x на основе MAC, поддержка протокол аутентификации RADIUS;
  • Поддержка изоляции портов для предотвращения связи между двумя соседними сетевыми устройствами в одном широковещательном домене;
  • Поддерживает функцию защиты от штормов трафика: подавление многоадресных, широковещательных, одноадресных пакетов;
  • Поддерживает механизмы идентификации и фильтрации потоков ACL. Фильтрует пакет данных посредством настройки правил сопоставления, обработки и разрешений, а также обеспечивает гибкий и безопасный контроль доступа.

    •

    Протоколы резервирования

    • Поддерживает протоколы резервирования STP/RSTP/MSTP (<50 мс), ERPS v.2 (<20 мс);



    Аппаратно-программные возможности

    • VLAN IEEE802.1Q, VLAN на основе MAC, VLAN на основе протокола, VLAN на основе IP-подсети. Пользователи могут гибко разделить VLAN в соответствии с их потребностями;
    • Поддержка QoS, режим приоритета на основе 802.1P, алгоритмы управления очередями;
    • Управление многоадресными рассылками, поддержка MVR, GMRP, функций IGMP snooping, что в частности соответствует требованиям многотерминального видеонаблюдения высокой четкости и доступа к видеоконференциям;
    • Статическая агрегация портов, поддержка протокола LACP;
    • Поддержка зеркалирования портов;
    • Ограничение скорости порта.



    Стабильная работа

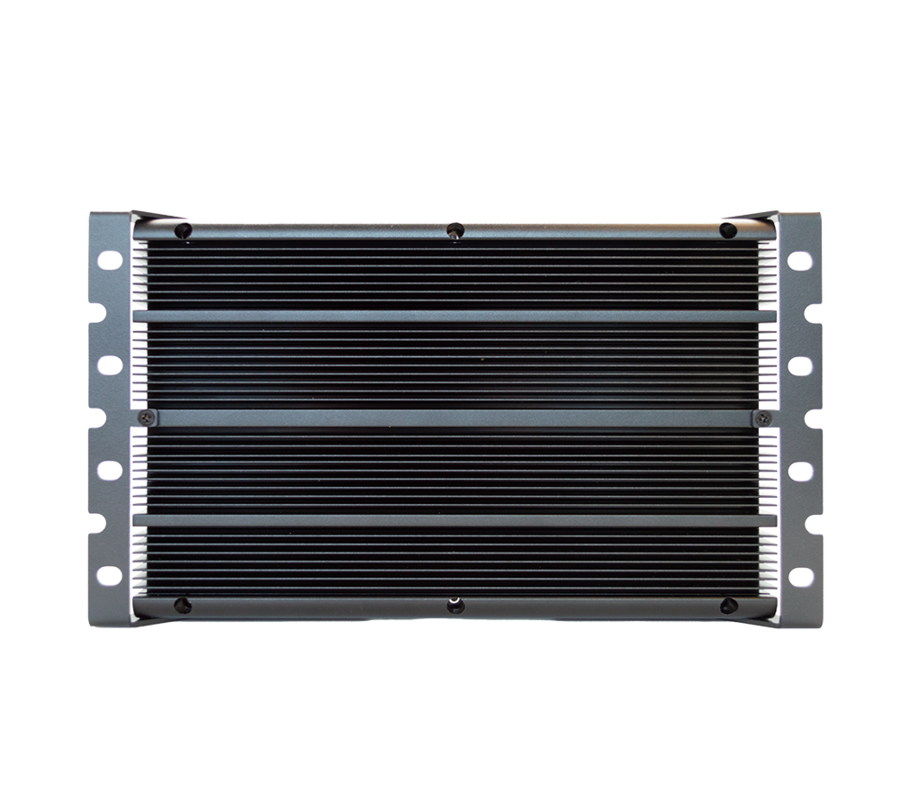

    • Пассивное охлаждение без вентилятора, металлический корпус, класс защиты IP65;
    • Питание с возможностью резервирования, несколько вариантов входного напряжения питания;
    • Индикация состояния устройства с помощью LED индикаторов (PWR, Alm, Link/Act, Speed).



    Управление и обслуживание

    • Веб-управление, командная строка CLI (консоль, Telnet), SNMP;
    • Web-интерфейс;
    • Системный журнал Syslog.



    Применение на железнодорожном и другом пассажирском/грузовом транспорте

    • Соответствие международному стандарту EN50155.

    Характеристики и функции

    Значение/Описание

    Характеристики интерфейсов и разъемов

    Порты

    Общее кол-во портов

    12

    Порты 10/100M разъем M12, D-code

    8

    Порты 10/100M с PoE, разъем M12, D-code

    —

    Порты 10/100/1000M разъем M12, X-code

    —

    Порты 10/100/1000M с PoE, разъем M12, X-code

    —

    Порты 10/100/1000M с поддержкой Bypass (2 пары), разъем M12, X-code

    4

    Консольный порт, разъем M12 D-code

    1

    Порт питания (два входа)
    Изолированный БП: М23 P-code 5 pin папа

    1

    Выход аварийной сигнализации, М12 4 pin

    1

    Светодиодная индикация

    Питание

    PWR

    Индикатор порта

    Link/Act

    Аварийный индикатор

    ALM

    Параметры чипсета

    Тип управления сетью

    L3

    Пропускная способность

    9.8 Гбит/с

    Скорость пересылки пакетов

    7.14 млн.пакетов/сек.

    Метод передачи

    Store and Forward

    Буфер пакетов

    12 Mbit

    RAM для CPU

    2 Gbit

    Flash память

    512 Mbit

    Таблица MAC-адресов

    16K

    Maкс. размер Jumbo-фрейма

    16K

    ACL Таблицы

    512

    Количество VLAN

    4K

    VLAN Interface

    512

    Multicast группы (многоадресных рассылок)

    1K

    Маршрутизация хоста (Routing Host)

    512 IPv4 или 256 IPv6

    Записей маршрутизации

    64

    Очереди портов

    8

    Физические характеристики

    Габариты

    265x151x68.5 мм

    Вес

    3.5 кг (для моделей с изолированным БП)

    Рабочая температура:

    -40 to 75℃

    Температура для хранения:

    -45 to 85℃

    Относительная влажность:

    5 to 95% (без конденсации)

    Класс защиты

    IP65

    Питание

    Напряжение питания

    24-110VDC (16.8–150VDC) для моделей без PoE

    Потребляемая мощность

    20 Вт

    EMC Safety

    FCC, CE, RoHS

    Надежность

    Резервирование питания

    Резервирование входов питания

    Bypass

    Функция Bypass для гигабитных uplink портов

    Управление интерфейсами

    Включение и отключение

    Поддержка управления включением и отключением

    Автоматическое согласование

    Поддержка форсированного режима и скорости порта

    Управление потоком (Flow Control)

    Поддержка IEEE802.3x полный дуплекс

    Поддержка полудуплекса, обратное давление (Back Pressure)

    Защита от штормов трафика

    Поддержка ограничения скорости широковещательной, многоадресной и DLF-передачи пакетов

    Зеркалирование портов

    Поддержка зеркалирования «многие к одному»

    Ограничение скорости

    Поддержка ограничения скорости ввода и вывода порта

    Агрегация портов

    Поддержка ручной агрегации каналов

    Поддержка LACP

    До 8 групп агрегации, каждая из которых содержит до 8 портов

    Стратегия агрегирования

    MAC-адрес источника / MAC-адрес назначения / MAC-адрес источника назначения

    IP-адрес источника / IP-адрес назначения / IP-адрес источника назначения

    Защита порта

    Каждый порт может быть настроен как изолированный защищенный порт от других портов.

    Конфигурация MAC

    Управление таблицей MAC-адресов

    Поддерживается

    Режим передачи

    Поддержка режима передачи IVL

    Статический MAC-адрес

    Поддерживается

    MAC-связывание (MAC Binding)

    Поддерживается

    Фильтр MAC-адресов

    Поддерживается

    Ограничение количества MAC

    Поддержка ограничения количества MAC-адресов. Обучение по порту

    Конфигурация VLAN

    VLAN на основе 802.1Q

    Поддерживается

    VLAN на основе MAC

    Поддерживается

    VLAN на основе IP

    Поддерживается

    VLAN на основе протокола

    Поддерживается

    Гостевая VLAN

    Поддерживается

    Частная VLAN

    Поддерживается

    Протоколы сетевого резервирования

    Spanning Tree

    Поддерживается STP/RSTP/MSTP

    BPDU защита

    Поддерживается

    BPDU фильтр

    Поддерживается

    Обнаружение петли порта

    Поддерживается

    EAPS протокол

    Поддерживается RFC3619

    ERPS протокол

    Поддерживается V2

    LLDP протокол

    Поддерживается LLDP и LLDP-MED

    UDLD протокол

    Полная совместимость с протоколом UDLD компании CISCO

    Функции 3 уровня

    Статический ARP и динамический ARP

    Поддерживается

    Статическая маршрутизация

    Поддерживается

    Маршрутизация по правилам

    Поддерживается

    RIP

    Поддерживается RIP v1/v2

    OSPF

    Поддерживается OSPF v2

    VRRP

    Поддерживается

    Многоадресные рассылки

    Статический MAC-адрес многоадресной рассылки

    Поддерживается

    IGMP SNOOPING

    Поддерживается

    IGMP Querier

    Поддерживается

    IGMP Filter

    Поддерживается

    MVR

    Поддерживается

    GMRP

    Поддерживается

    Список контроля доступа (ACL)

    На основе стандартного IP

    Поддерживается

    На основе Extend IP

    Поддерживается

    На основе MAC IP

    Поддерживается

    На основе MAC ARP

    Поддерживается

    На основе времени

    Поддерживается

    Фильтрация портов

    Поддерживается

    Приоритизация (QOS)

    Режим планирования

    Поддерживается WRR, SP, WFQ

    Сортировка по порту

    Поддерживается

    Сортировка на основе 802.1p

    Поддерживается

    Сортировка на основе DSCP (DiffServ)

    Поддерживается

    DHCP

    DHCP Client

    Поддерживается

    DHCP Relay

    Поддерживается

    DHCP Server

    Поддерживается

    DHCP option 82

    Поддерживается

    DHCP Snooping

    Поддерживается

    Безопасность

    Безопасность администрирования

    Поддерживается запуск и остановка служб TELNET, WEB и SNMP

    Поддержка TELNET, WEB и SNMP сервера с привязкой к стандартному IP ACL

    Поддержка контроля количества пользователей для TELNET

    Защита процессора

    Поддержка самозащиты, запрет потоковой атаки

    Привязка IP-адреса к MAC-адресу

    Поддержка привязки между статической конфигурацией IP, MAC и портом

    AAA

    Поддерживается 802.1x протокол

    Поддерживается RADIUS протокол

    Поддержка аутентификации, авторизации и выставления счетов сервером RADIUS

    Поддержка аутентификации 802.1X на базе MAC.

    Поддержка 802.1x гостевой VLAN

    DHCP SNOOPING

    Поддержка динамической привязки ARP для предотвращения подделки ARP

    Поддержка динамического IP, привязка MAC-порта

    Поддержка стационарного порта для подключения к DHCP-серверу, чтобы предотвратить частное подключение к DHCP-серверу.

    Предотвращение ARP-спуфинга

    Поддержка ручной настройки правила ACL на основе MAC ARP для предотвращения ARP-спуфинга

    Поддержка функции DHCP SNOOPING, динамическая привязка ARP и порта коммутатора, когда DHCP получает IP-адрес, для предотвращения ARP-спуфинга.

    Администрирование

    Управление CLI

    Поддержка управления последовательным портом

    Поддержка управления TELNET

    Поддержка управления SSH

    Управление через WEB интерфейс

    Поддерживается

    Управление SNMP

    Поддержка протокола SNMP

    Поддержка SNMP TRAP

    Поддержка стандартных и частных MIB

    Управление пользователями

    Поддержка управления несколькими пользователями

    Мониторинг загрузки процессора

    Поддерживается

    Мониторинг загрузки RAM

    Поддерживается

    Ведение журнала

    Поддерживается

    Загрузка/выгрузка конфигурации

    Поддерживается

    Обновление прошивки

    Поддерживается

    Управление таймером

    Поддержка управления локальным таймером

    Поддержка протокола SNTP для синхронизации времени

    Инструменты отладки

    PING

    Поддерживается

    TRACEROUTE

    Поддерживается

    TELNET Client

    Поддерживается

    Комплект поставки

    Коммутатор

    1 шт.

    Руководство по эксплуатации

    1 шт.

    Кабель DB9 – M12

    1 шт.

    Модели с изолированным БП, разъемом питания М12 или M23, IP65/67 (265x151x68.5mm)

    Артикул

    Agate8612A-B-Ports-PS1-PS2-PC

    Кодификатор

    Обозначение

    Описание

    Электрический байпас

    B

    В коммутатор интегрирован обходной коммутационный модуль (байпас), для этого используются 4 гигабитных TX uplink порта (две пары). Когда питание коммутатора пропадает, гигабитные порты коммутатора автоматически переключаются в состояние обхода, чтобы избежать прерывания связи из-за отказа коммутатора и обеспечить надежность сетевой передачи.

    Ports: Порты

    4GE8T

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100M-TX портов (М12 D-code)

    4GE8P

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100M-TX портов с PoE (М12 D-code)

    4GE8GE

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100/1000M-TX портов (М12 X-code)

    4GE8GEP

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100/1000M-TX портов с PoE (М12 X-code)

    PS1, PS2: Вход питания

    WV

    24-110VDC (16.8–150VDC) для моделей без PoE

    L2

    24-48VDC (16.8–72VDC) для моделей с PoE

    H5

    110VDC (50–150VDC) для моделей с PoE

    PC: Тип разъема питания

    M12A

    Один разъем M12, A-coded, 4 pin папа

    M23

    Один разъем M23, P-coded, 5 pin папа



    Модели с неизолированным БП, разъемом питания М12, IP65/67 (205x151x68.5mm)

    Артикул

    Agate8612A-B-Ports-PS1-PS2-PC

    Кодификатор

    Обозначение

    Описание

    Электрический байпас

    B

    В коммутатор интегрирован обходной коммутационный модуль (байпас), для этого используются 4 гигабитных TX uplink порта (две пары). Когда питание коммутатора пропадает, гигабитные порты коммутатора автоматически переключаются в состояние обхода, чтобы избежать прерывания связи из-за отказа коммутатора и обеспечить надежность сетевой передачи.

    Ports: Порты

    4GE8T

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100M-TX портов (М12 D-code)

    4GE8P

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100M-TX портов с PoE (М12 D-code)

    4GE8GE

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100/1000M-TX портов (М12 X-code)

    4GE8GEP

    4x10/100/1000M-TX порта (М12 X-code) с Bypass + 8x10/100/1000M-TX портов с PoE (М12 X-code)

    PS1, PS2: Вход питания

    L2

    24-48VDC (16.8–72VDC) для моделей без PoE

    L10

    48VDC (44–57VDC) для моделей с PoE

    PC: Тип разъема питания

    M12A

    Один разъем M12, A-coded, 5 pin папа

    Артикул Описание
    Agate8612A-B-4GE8T-WV-WV-M23

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code), 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code), два входа питания 16.8–150 В постоянного тока (1 х М23 P-code 5 pin папа), поддержка Bypass, класс защиты IP65
    Другие модели серии
    Артикул Описание
    Agate8612A-B-4GE8T-WV-WV-M12A

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code), 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code), два входа питания 16.8–150 В постоянного тока (1 х М12 A-code 4 pin папа), поддержка Bypass, класс защиты IP65
    Agate8612A-B-4GE8GE-WV-WV-M12A

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code), 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code), два входа питания 16.8–150 В постоянного тока (1 х М12 A-code 4 pin папа), поддержка Bypass, класс защиты IP65
    Agate8612A-B-4GE8GE-WV-WV-M23

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code), 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code), два входа питания 16.8–150 В постоянного тока (1 х М23 P-code 5 pin папа), поддержка Bypass, класс защиты IP65
    Agate8612A-B-4GE8P-H5-H5-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code), 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code) с PoE, два входа питания 110VDC (диапазон 50–150VDC) постоянного тока (1 х М12 A-code 4 pin папа), поддержка Bypass, класс защиты IP65
    Agate8612A-B-4GE8P-L10-L10-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 Xcode), 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code) с PoE, два входа питания 48VDC (диапазон 44–57VDC) постоянного тока (1 х М12 A-code 5 pin папа), поддержка Bypass, класс защиты IP65

    Модели серии, доступные для заказа

    Модели с изолированным БП, разъемом питания М12

    Модель

    Описание

    Agate8612A-B-4GE8T-WV-WV-M12A

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code), два входа питания 24-110VDC (диапазон 16.8–150VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65

    Agate8612A-B-4GE8P-L2-L2-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code) с PoE, два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65

    Agate8612A-B-4GE8P-H5-H5-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code) с PoE, два входа питания 110VDC (диапазон 50–150VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GE-WV-WV-M12A

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code), два входа питания 24-110VDC (диапазон 16.8–150VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GEP-L2-L2-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code) с PoE, два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GEP-H5-H5-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code) с PoE, два входа питания 110VDC (диапазон 50–150VDC) постоянного тока (1 х М12 A-code 4 pin папа), класс защиты IP65



    Модели с изолированным БП, разъемом питания М23

    Модель

    Описание

    Agate8612A-B-4GE8T-WV-WV-M23

    Промышленный защищенный коммутатор L3, 12портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code), два входа питания 24-110VDC (диапазон 16.8–150VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8P-L2-L2-M23

    Промышленный защищенный PoEкоммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code) с PoE, два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8P-H5-H5-M23

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code) с PoE, два входа питания 110VDC (диапазон 50–150VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GE-WV-WV-M23

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code), два входа питания 24-110VDC (диапазон 16.8–150VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GEP-L2-L2-M23

    Промышленный защищенный PoEкоммутатор L3, 12портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code) с PoE, два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GEP-H5-H5-M23

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code) с PoE, два входа питания 110VDC (диапазон 50–150VDC) постоянного тока (1 х М23 A-code 5 pin папа), класс защиты IP65



    Модели с неизолированным БП, разъемом питания М12

    Модель

    Описание

    Agate8612A-B-4GE8T-L2-L2-M12A

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code), два входа питания 24-48VDC (диапазон 16,8–72VDC) постоянного тока (1 х М12 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8P-L10-L10-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100 Мбит/с (M12 D-code) с PoE, два входа питания 48VDC (диапазон 44–57VDC) постоянного тока (1 х М12 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GE-L2-L2-M12A

    Промышленный защищенный коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code), два входа питания 24-48VDC (диапазон 16,8–72VDC) (1 х М12 A-code 5 pin папа), класс защиты IP65

    Agate8612A-B-4GE8GEP-L10-L10-M12A

    Промышленный защищенный PoE коммутатор L3, 12 портов: 4 порта Base-T(X) 10/100/1000 Мбит/с (М12 X-code) с Bypass, 8 портов Base-T(X) 10/100/1000 Мбит/с (M12 X-code) с PoE, два входа питания 48VDC (диапазон 44–57VDC) постоянного тока (1 х М12 A-code 5 pin папа), класс защиты IP65



    Комплект поставки

    Коммутатор

    1 шт.

    Руководство по эксплуатации

    1 шт.

    Кабель DB9 – M12

    1 шт.



    Габаритные размеры



    Разъем питания

    № контакта

    Назначение

    1

    PWR2 +

    2

    PWR2 -

    3

    PGND

    4

    PWR1 -

    5

    PWR1 +
