DGSB35013IDL40 - Трансивер SFP предназначен для передачи данных по оптическим линиям связи в телекоммуникационных сетях на скоростях до 155 Mбит/c. Соответствует стандарту Multi-Sourcing Agreement (MSA), поддерживает SONET OC-3/SDH STM-1 и Fast Ethernet. Конструкция не содержит свинца. Максимальное расстояние передачи до 40 км по SMF (одномодовому волокну).
Особенности
- Скорость передачи данных до 155 Мбит/с
- Разъём LC Single
- Поддержка горячей замены
- Длина волны передатчика FP 1310 нм
- Длина волны приёмника InGaAs PIN 1550 нм
- Соответствует требованиям RoHS и не содержит свинца
- Дальность передачи до 40 км по одномодовому волокну 9/125 мкм
- Металлический корпус с защитой от ЭМИ
- Напряжение питания +3,3 В
- Низкая рассеиваемая мощность <800 мВт
- Диапазон рабочей температуры:
- Стандартный: 0 ~ 70 °C
- Расширенный: -40~+85 °C
- Совместим с MSA SFF-8074i
Область применения
- SONET OC-3 LR-1/SDH STM L-1
- Fast Ethernet
Соответствие нормативным требованиям
- Электростатический разряд на электрических контактах: совместим с MIL-STD-883, метод 3015.
- Электростатические разряды (ESD) в разъеме LC: Совместимость с IEC 61000-4-2.
- Виброустойчивоcть IEC 61000-4-3.
- Электромагнитные помехи, в соответствии с FCC часть 15, класс B EN55022, класс B (CISPR 22B), VCCI, класс B
- Безопасность излучения лазера FDA 21CFR 1040.10 и 1040.11 EN60950, EN (IEC) 60825-1,2.
- Соответствует RoHS 2002/95/EC 4.1 и 4.2 2005/747/EC
Рекомендуемые условия эксплуатации
Параметр |
Обозначение |
Мин |
Тип. |
Макс |
Ед. Изм. |
Прим. |
Напряжение источника питания |
Vcc |
3.13 |
3.30 |
3,47 |
В |
|
Ток источника питания |
ICC |
- |
- |
250 |
мА |
|
Рабочая температура |
Тс |
0 |
- |
+70 |
°С |
1 |
ТI |
-40 |
- |
+85 |
2 |
||
Скорость передачи данных (SONET/SDH) |
- |
- |
155 |
- |
Мбит/с |
|
9/125 мкм G.652 SMF |
Lmax |
- |
- |
40 |
км |
|
Максимальное напряжение питания |
Vcc |
-0,5 |
- |
+4,0 |
В |
|
Температура хранения |
TS |
-40 |
- |
+85 |
°С |
|
Допустимая влажность |
RH |
5 |
- |
95 |
% |
Примечания:
- Для трансивера коммерческого исполнения.
- Для трансивера промышленного исполнения.
Оптические характеристики (TOP=25°C, Vcc=3,3 В)
Параметр |
Обозначение |
Мин |
Тип. |
Макс |
Ед. изм. |
Прим. |
Трансмиттер |
||||||
Выходная оптическая мощность |
PO |
-5 |
- |
0 |
дБм |
1 |
Длина волны |
λ |
1275 |
1310 |
1350 |
нм |
|
Ширина спектра (RMS) |
σ |
- |
- |
3 |
нм |
|
Время нарастания/спада оптического сигнала (20%~80%) |
tr/tf |
- |
- |
1500 |
ps |
2 |
Общий генерируемый джиттер передатчика (от пика к пику) |
JTXp-p |
- |
- |
0.07 |
UI |
3 |
Общий генерируемый джиттер передатчика (среднеквадратичное значение) |
JTXrms |
- |
- |
0.007 |
UI |
|
Коэффициент ослабления сигнала |
ER |
10 |
- |
- |
дБ |
|
Ресивер |
||||||
Чувствительность приёмника при 155 Мбит/с |
RSENS |
- |
- |
-34,5 |
дБм |
4 |
Максимальная излучаемая мощность |
RXmax |
0 |
- |
- |
дБм |
|
Длина волны |
λC |
1530 |
1550 |
1570 |
нм |
|
LOS De-Assert |
LOSD |
- |
- |
-35 |
дБм |
|
LOS Assert |
LOSA |
-45 |
- |
- |
дБм |
|
LOS Hysteresis (Потери на гистерезис) |
- |
0,5 |
- |
5 |
дБ |
|
Примечания:
- 1-й класс безопасности
- Выходная диаграмма соответствует OC-3.
- Измерено с входным сигналом данных без DJ. В реальном применении выходной DJ будет суммой входного DJ и ΔDJ.
- Измерено с помощью PRBS 223 -1 при 10–10 BER.
Цифровая диагностика DDMI
Согласно стандарту SFP MSA (DDM), SFP трансиверы оснащены функцией цифровой диагностики посредством 2х-проводного последовательного интерфейса, который позволяет в режиме реального времени получать доступ к следующим рабочим параметрам:
Параметр |
Диапазон |
Точность |
Калибровка |
Температура |
от 0 до +70 °С (С) |
±3 °С |
Внутренняя |
от -40 до +85 °C (P) |
|||
Напряжение |
2,97–3,63 В |
±3 % |
Внутренняя |
Ток потребления лазерного излучателя |
от 0 до 100 мА |
±10 % |
Внутренняя |
Выходная оптическая мощность |
от -5 до 0 дБм |
±3 дБ |
Внутренняя |
Входная оптическая мощность |
от -34,5 до 0 дБм |
±3 дБ |
Внутренняя |
Артикул |
DDMI |
Скорость передачи |
Рабочая длина волны, нм |
Дистанция передачи |
Тип разъема |
Тип кабеля |
Диапазон температур, °C |
DGSB35013CXL40 |
Нет |
155M |
1310/1550 нм |
40 Км |
LC |
9/125um SMF |
от -0 до +70 °C |
DGSB35013CDL40 |
Да |
||||||
DGSB35013IXL40 |
Нет |
от -45 до +85 °C |
|||||
DGSB35013IDL40 |
Да |
| Артикул | Описание |
| DGSB35013IDL40 | Трансивер SFP - BIDI 155Mбит/с, одномод (симплекс), дистанция до 40 км, с DDMI, горячая замена,1310 нм TX/ 1550 нм RX, LC разъем, рабочая температура от-40 до 85°C |
| Артикул | Описание |
| DGSB53013IDL40 | Трансивер SFP - BIDI 155Mбит/с, одномод (симплекс), дистанция до 40 км, с DDMI, горячая замена, 1550 нм TX/1310 нм RX, LC разъем, рабочая температура от-40 до 85°C |
Габаритные размеры

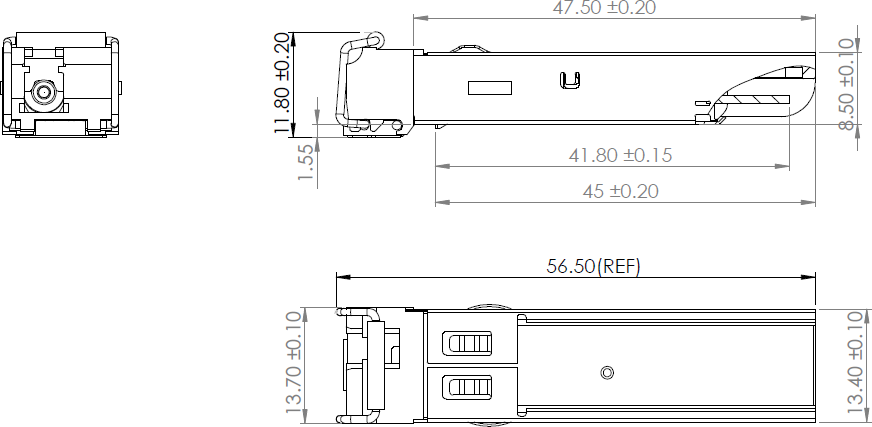

Размеры корпуса трансиверов DGSB35013xxL40 форм-фактора SFP соответствуют стандарту MSA.
| Техническая спецификация DGSB35013IDL40 |
