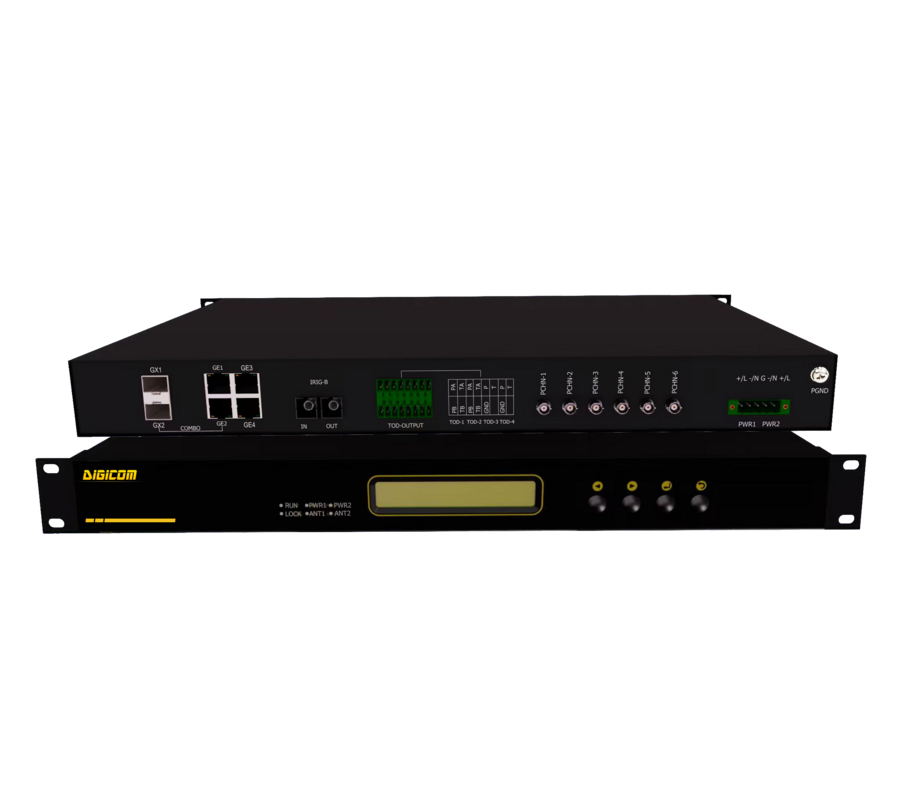

СЕРИЯ QUARZ6218T

QUARZ6218T-TKOCXO-HV-HV

Категория:
Промышленные NTP/PTP серверы и преобразователи точного времени
Артикул:
QUARZ6218T-TKOCXO-HV-HV

Сервер точного времени:



  • Источник сигнала точного времени GPS/GLONASS,
  • Внутренний осциллятор TKOCXO — термостатированный кварцевый генератор (<4 мкс/день, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты);
  • 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45),
  • Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 выход сигнала NTP, PTP,
  • Поддержка PTPv2,
  • Два блока питания 110/220В пост./перем.

Сервер точного времени QUARZ6218T-TKTCXO-HV-HV — Промышленный сервер точного времени операторского класса, специально разработанный для высокоточной синхронизации времени в сфере связи. Он поддерживает высокоточный протокол синхронизации времени IEEE-1588v2 и имеет интерфейсы для получения сигнала точного времени от разных источников: cо спутников GPS/GLONASS (2 SMA) и наземных IRIG-B/PTP (2х1G SFP/RJ45 combo + 2×1G RJ45). Сервер предоставляет услуги синхронизации времени другим устройствам, а также поддерживает функцию основного источника синхронизации по NTP. Благодаря нескольким интерфейсам вывода сигнала точного времени он реализует синхронизацию сети через последовательные/Ethernet-порты. Кроме того, он поддерживает различные пользовательские интерфейсы, такие как CLI, SSH, WEB и SNMP-v2, что делает его подходящим для различных сетевых приложений, требующих высокоточной синхронизации времени. QUARZ6218 может применяться в горнодобывающей промышленности, системах связи 3G/4G, электроэнергетике, цифровых подстанциях, аэрокосмических системах и других объектах, где требуется высокоточная синхронизация.

Внутренний осциллятор TKOCXO (Time Keeping Oven Controlled Crystal Oscillator) — термостатированный кварцевый генератор (<4 мкс/день, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты), который обеспечивает исключительно высокую стабильность частоты за счёт поддержания постоянной температуры кварцевого резонатора. Система может удерживать синхронизацию даже при потере спутникового сигнала

Основные особенности

  • источник сигнала точного времени GPS/GLONASS/BeiDou
  • внутренний осциллятор TKOCXO (Time Keeping Oven Controlled Crystal Oscillator) — термостатированный кварцевый генератор (<4 мкс/день, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты), который обеспечивает исключительно высокую стабильность частоты за счёт поддержания постоянной температуры кварцевого резонатора. Система может удерживать синхронизацию даже при потере спутникового сигнала
  • интерфейсы Ethernet: 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45)
  • входные интерфейсы сигнала точного времени:
    • интерфейс спутникового сигнала: 2 интерфейса BNC,
    • интерфейс наземного сигнала IRIG-B: 1 оптоволоконный интерфейс FI
    • интерфейс наземного сигнала PTP: 2 Combo порта / 2 порта RJ45
  • выходные интерфейсы синхронизации:
    • 4 интерфейса BNC: IRIG-B, выход сигнала PPS/PPM/PPH,
    • 2 последовательных интерфейса RS-485: выход сигнала TOD, IRIG-B, выход сигнала PPS/PPM/PPH,
    • 2 последовательных интерфейса RS-232: выход сигнала TOD, IRIG-B, выход сигнала PPS/PPM/PPH,
    • 2 Combo порта / 2 порта RJ45: выход сигнала NTP, PTP
  • поддержка PTPv2 IEEE-1588v2 с точностью синхронизации до 50 нс. Поддерживает профиль питания и профиль 802.1as.
  • два блока питания 220VAC (85-264VAC/77-300VDC) перем./пост.
  • Металлический корпус, IP40
  • Рабочая температура от -40 до 70℃
  • Надежная конструкция в промышленном исполнении
  • Раздача времени по одноадресной и многоадресной рассылке‌.
  • Масштабируемость‌: поддерживает до 2000 подчиненных устройств синхронизации и может одновременно отправлять запросы со скоростью 64 пакета в секунду.
  • Высокая надежность‌: производительность устройства не снижается с увеличением количества клиентов.
  • Высокоскоростной механизм пересылки данных на базе ASIC‌
  • Поддержка протокола SSM‌
  • Поддержка синхронного Ethernet‌
  • Поддержка функции сброса (reset)

Спутниковые параметры

BDS B1: 1561.098 МГц

GPS L1: 1575.42 МГц

GLONASS L1OF: 1602 МГц

Galileo E1-B/C: 1575.42 МГц

Холодный старт: 300 сек (синхронизация со спутником)

Горячий старт: 60 сек (синхронизация со спутником)

Повторный захват спутникового сигнала после его временной потери: 1 сек

Внутренний кварцевый генератор

Термокомпенсированный кварцевый генератор TKTCXO (сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты)

PTP

Независимый IP

Поддержка Grandmaster/slave End-To-End/Peer-To-Peer

Двухшаговый режим

Поддержка синхронного Ethernet (SyncE)

Поддержка профиля питания

Поддержка профиля 802.1AS

Поддержка режима главного тактового генератора

Поддержка SyncE

Поддержка NMEA

NTP

Поддержка NTP V4 (совместим с версиями V2 и V3).

Интерфейсы ввода источника времени

Интерфейс спутникового сигнала типа 1: 2 антенных интерфейса BNC

Интерфейс 1 наземного сигнала типа 2: 1 интерфейс оптоволоконного кабеля FI: интерфейс входа IRIG-B

Интерфейс 2 наземного сигнала типа 3: 2 Combo порта / 2 порта RJ45, интерфейс входа сигнала PTP

Хронометрические характеристики

Кварцевый генератор с широким диапазоном рабочих температур (TCXO) 20 мкс/ч. Точность времени TCXO: 4 мкс/сутки

Сетевые интерфейсы

2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45)

Поддерживает функции NTP и PTP

Интерфейсы вывода

4 интерфейса BNC: выход сигнала IRIG-B, PPS/PPM/PPH

Два последовательных интерфейса RS-485: выход сигнала TOD, IRIG-B, PPS/PPM/PPH

Два последовательных интерфейса RS-232: выход сигнала TOD, IRIG-B, PPS/PPM/PPH

2 Combo порта / 2 порта RJ45: выход сигнала NTP, PTP

Производительность

NTP (RJ45/SFP): < 50 мкс

PTP (RJ45/SFP): < 20 нс

IRIG-B (уровень TTL/последовательный): < 100 нс

Импульсный сигнал (уровень TTL): < 120 нс

TOD (последовательный): < 150 нс

Частота запросов NTP: > 5000 раз в секунду

Индикаторы интерфейсов

Link/ACT，Speed

Индикаторы
на панели

Индикатор антенны: ANT

Индикатор питания: PWR

Индикатор захвата спутника: LOCK

Индикатор работы: RUN

Питание
и сигнализация

Входное напряжение 220 В переменного тока (85–264 В переменного тока / 77–300 В постоянного тока);

Количество источников питания: два источника питания

Потребляемая мощность: 16 Вт

Подключение питания: 5-контактная клеммная колодка с шагом 5,08 мм

Сигнализация о сбое питания

Сигнализация сторожевого таймера

Кнопки на панели

UP: перемещает курсор влево или на следующую страницу.

DOWN: курсор перемещается вправо / на предыдущую страницу.

ENTER: для входа в нижнее меню / подтверждения операции.

ESC: возвращает в родительское меню / отменяет операцию.

Физические характеристики

Размеры Ш×В×Г: 482.6×44×180 мм.

Способ установки: установка в стойку 1U.

Металлический корпус.

Вес нетто 2,6 кг.

Степень защиты IP40.

Конструкция без вентилятора, отвод тепла с поверхности корпуса

Параметры окружающей среды

Рабочая температура от -40 до 70℃

Температура для хранения от -40 до 85℃

Относительная влажность 5~95%, без конденсации

Гарантия‌

5 лет

Соответствие стандартам

Электромагнитные помехи (EMI)：

FCC CFR47 Part 15

EN55022/CISPR22,ClassA

Электромагнитная восприимчивость (EMS)：

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz～2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV

IEC61000-4-6(CS) 10V(150kHz～80MHz)

Требования к надежности:

EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A

EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A

IEC60068-2-1: Холод；

IEC60068-2-2: Сухое тепло, IEC60068-2-30: Влажное тепло

Механические воздействия:

IEC 60068-2-6

IEC 60068-2-27

Модели серии

Модель

Описание

QUARZ6218T-TCXO-HV

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TCXO (<20 мкс/1час, автоматическая компенсация температурных изменений), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), один вход питания 220VAC (85-264VAC/77-300VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2

QUARZ6218T-TCXO-HV-HV

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TCXO (<20 мкс/1час, автоматическая компенсация температурных изменений), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), два входа питания 220VAC (85-264VAC/77-300VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2

QUARZ6218T-TCXO-L2

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TCXO (<20 мкс/1час, автоматическая компенсация температурных изменений), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), один вход питания 24-48VDC (18-72VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2

QUARZ6218T-TCXO-L2-L2

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TCXO (<20 мкс/1час, автоматическая компенсация температурных изменений), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), два входа питания 24-48VDC (18-72VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2

QUARZ6218T-TKTCXO-HV

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TKTCXO (<20 мкс/1час, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), один вход питания 220VAC (85-264VAC/77-300VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2

QUARZ6218T-TKTCXO-HV-HV

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TKTCXO (<20 мкс/1час, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), два входа питания 220VAC (85-264VAC/77-300VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2

QUARZ6218T-TKTCXO-L2

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TKTCXO (<20 мкс/1час, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), один вход питания 24-48VDC (18-72VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2

QUARZ6218T-TKTCXO-L2-L2

Сервер точного времени. Источник сигнала точного времени GPS/GLONASS, внутренний осциллятор TKTCXO (<20 мкс/1час, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты), 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45), два входа питания 24-48VDC (18-72VDC). Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 – выход сигнала NTP, PTP, поддержка PTPv2
Артикул Описание
QUARZ6218T-TKOCXO-HV-HV

Сервер точного времени:



  • Источник сигнала точного времени GPS/GLONASS,
  • Внутренний осциллятор TKOCXO — термостатированный кварцевый генератор (<4 мкс/день, сочетает автоматическую температурную компенсацию с возможностью дополнительной подстройки частоты);
  • 2 Combo порта 1000BaseX, 10/100/1000BaseTX (SFP/RJ45) + 2 порта 10/100/1000BaseTX (разъем RJ45),
  • Выходные интерфейсы синхронизации: 4 порта IRIG-B с разъемом BNC, 2 порта RS232 TOD/IRIG-B, 2 порта RS485 TOD/IRIG-B, 2 Combo порта / 2 порта RJ45 выход сигнала NTP, PTP,
  • Поддержка PTPv2,
  • Два блока питания 110/220В пост./перем.
