MORION2208TP-SPE-A-2GX2GE-8T1L-L2-L2-PoDL.L3

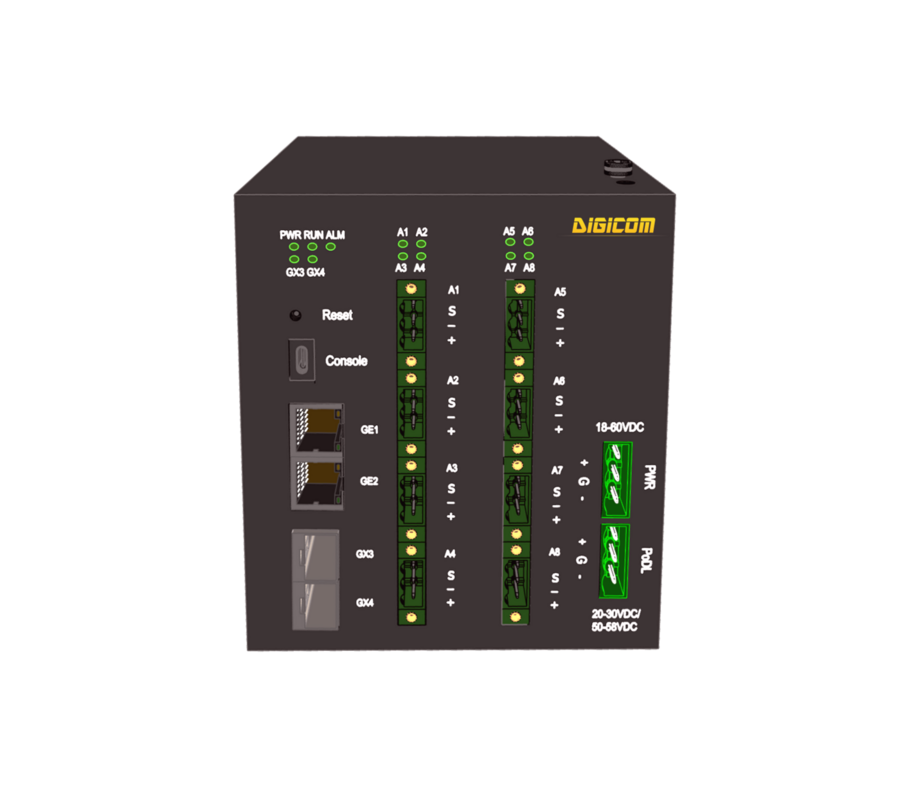

Управляемый SPE PoDL коммутатор, 8 портов T1L:
- 2x100/1000Base-X SFP слота, 2x10/100/1000Base-T порта RJ45,
- 8x10Base-T1L SPE портов (IEEE 802.3cg) 10/11/12 классы мощности PoDL,
- поддержка PTP IEEE1588v2, TSN, PRP/HSR,
- два входа питания 18-60VDC, вход питания PoDL 20-30VDC
Информация носит предварительный характер и может быть изменена.
Управляемый SPE PoDL коммутатор MORION2208TP-SPE-A-2GX2GE-8T1L-L2-L2-PoDL.L3 — это специализированное устройство связи, предназначенное для использования в различных отраслях промышленности, соответствующий стандартам передачи данных по одной витой паре (SPE) промышленного Ethernet нового поколения и выступающее в качестве основного решения для доступа при модернизации традиционных систем полевых шин до уровня промышленного Ethernet.
Управляемый SPE PoDL коммутатор MORION2208TP-SPE-A-2GX2GE-8T1L-L2-L2-PoDL.L3 оснащён двумя гигабитными слотами SFP, двумя гигабитными портами RJ45 и восемью интерфейсами SPE10BASE-T1L.
Данный коммутатор соответствует стандарту IEEE 802.3c/g и, благодаря использованию технологии 10BASE-T1L, поддерживает передачу питания PoDL по кабелям передачи данных с уровнями напряжения классов 10/11/12 или 13/14/15, что позволяет расширить возможности Ethernet-связи для полевых устройств. Он передаёт как данные, так и питание на полевые устройства по одной витой паре, достигая скорости до 10 Мбит/с и дальности передачи до 1000 м, что упрощает процедуры монтажа, снижает затраты на прокладку кабельной сети и обеспечивает большую гибкость при развёртывании на объекте.
Данное устройство обеспечивает полную совместимость с основными промышленными Ethernet-протоколами, такими как PROFINET, что обеспечивает беспроблемную интеграцию с существующими системами и одновременно предлагает отличную масштабируемость для удовлетворения будущих потребностей в цифровизации и применения промышленного Интернета вещей.
Ключевые особенности:
- Использование всего одной витой пары кабеля снижает затраты на материалы и упрощает установку, экономя драгоценное время и ресурсы;
- Передача данных и доставка электропитания полевым устройствам по одному кабелю, устраняет необходимость в выделенных линиях электропередачи;
- Поддерживает полнодуплексный режим со скоростью передачи данных до 10 Мбит/с, что более чем в 300 раз быстрее других протоколов полевой коммуникации
- Поддерживает связь по одной витой паре на расстояние до 1000 метров;
- Поддержка протокола SCCP для передачи данных по одной витой паре и питания полевых приборов;
- Высокоскоростной аппаратный механизм пересылки данных на базе ASIC.
Основные характеристики коммутатора
- 2 слота 100/1000Base-XSFP, 2 порта 10/100/1000Base-TRJ45, 8x10Base-T1LSPEпортов IEEE 802.3cg(дальность до 1000 метров);
- Поддержка питания PoD-L для полевых приборов с классами 10/11/12;
- Поддержка статического агрегирования для резервирования каналов связи;
- Поддержка обнаружения потери пакетов и обрыва линии для портов Ethernet 10BASE-T1L;
- Поддержка функции тестирования качества канала/потери пакетов;
- Приоритезация пакетов в соответствии со стандартом IEEE 802.1Q-2018;
- Соответствие стандартам IEEE 802.1AS и IEEE 1588-2019 для синхронизации времени;
- Поддержка технологии TSN (820.1Qbv, 1Qci, 1Qbu, 1Qch, 1Qav, 1Qcc);
- Протоколы резервирования HSR/PRP; Рабочая температура от-40℃ до +75℃.
Классы PoDL
Класс |
Напряжение PSE, диапазон |
Мин. напряжение у PD |
Максимальная мощность у PD |
Типовой смысл |
10 |
20–30 В пост. |
14 В |
1,23 Вт |
Небольшая мощность, более протяжённые линии |
11 |
20–30 В пост. |
14 В |
3,2 Вт |
Средняя мощность |
12 |
20–30 В пост. |
14 В |
8,4 Вт |
Более мощный прибор, обычно более короткая линия |
13 |
50–58 В пост. |
35 В |
7,7 Вт |
Повышенное напряжение для длинных линий/меньших потерь |
14 |
50–58 В пост. |
35 В |
20 Вт |
Повышенная мощность |
15 |
50–58 В пост. |
35 В |
52 Вт |
Наиболее мощные полевые устройства |
PSE (Power Sourcing Equipment) — источник питания: SPE-коммутатор.
PD (Powered Device) — питаемое устройство: датчик, исполнительный механизм, измерительный преобразователь, полевой модуль.
Классы питания задают согласованные уровни напряжения, мощности, тока и допустимого сопротивления/длины линии. Это не означает одновременную подачу всех этих мощностей: порт PSE конфигурируется под нужный класс, а подключённый прибор (PD) должен быть совместим с ним.
Ethernet порты |
2×100/1000M SFP 2×10/100/1000M RJ45 8x10Base-T1L SPE портов (IEEE 802.3cg), поддерживающих питание PoDL для полевых приборов APL с классами 10/11/12 |
Дальность передачи |
10BASE-T1L: SPE порты — до 1000 метров |
Классы питания PoDL |
10/11/12 |
Аппаратные характеристики |
Таблица MAC-адресов: 2K Буфер пакетов: 2М Скорость пересылки пакетов: 9,5 млн. пакетов/сек. Задержка: <5 мкс Максимальное количество VLAN: 16 Диапазон VLANID: 1-4094 Очереди с приоритетом: 4 Группы многоадресной рассылки: 256 |
Функции |
Поддержка VLAN (IEEE 802.1Q) для логического сегментирования и изоляции Ethernet‑трафика Поддержка портовых VLAN (Port‑based VLAN) для назначения VLAN по физическим портам коммутатора и изоляции трафика между группами портов Поддержка LLDP (IEEE 802.1AB) для обнаружения соседних устройств и определения топологии сети Поддержка управления потоком на портах (Port Flow Control, IEEE 802.3x) Поддержка агрегации каналов Link Aggregation (LAG/LACP, IEEE 802.1AX) для повышения пропускной способности и резервирования соединений Поддержка подавления широковещательной штормовой нагрузки (Broadcast Storm Suppression) Поддержка протокола конфигурирования NETCONF (RFC 6241) для централизованного удалённого управления конфигурацией сетевого устройства |
Функции безопасности |
Поддержка SSH (SecureShell) для защищённого удалённого доступа, управления и конфигурирования коммутатора |
Протоколы резервирования |
MSTP (IEEE 802.1s) для предотвращения сетевых петель, резервирования каналов и балансировки трафика VLAN MRP (IEC 62439‑2) для построения резервируемых Ethernet‑колец и быстрого восстановления связи при отказе канала или коммутатора PRP (Parallel Redundancy Protocol) и HSR (High‑availability Seamless Redundancy) по IEC 62439‑3 для бесшовного резервирования Ethernet‑соединений с нулевым временем восстановления FRER — Поддержка IEEE 802.1CB (Frame Replication and Elimination for Reliability) для дублирования критически важных кадров по резервным путям и устранения дубликатов на приёмной стороне Протоколы TSN: IEEE 802.1Qbv — усовершенствования для планируемого трафика (ScheduledTraffic); управление передачей по расписанию. IEEE 802.1Qci — фильтрация и контроль отдельных потоков (Per-StreamFilteringandPolicing). IEEE 802.1Qbu — прерывание передачи кадров (FramePreemption). IEEE 802.1Qch — циклическая постановка в очередь и пересылка кадров (CyclicQueuingandForwarding). IEEE 802.1Qav — усовершенствования пересылки и постановки в очередь для потокового трафика (ForwardingandQueuingEnhancements). IEEE 802.1Qcc — расширения протокола резервирования потоков (StreamReservationProtocolEnhancements). Производительность TSN: До 16 000 потоков TSN уровня L2. До 256 потоков с расширенным поиском/классификацией по IPv4, IPv6, приоритету PCP и другим параметрам. |
Управление синхронизацией |
Поддержка протокола точной синхронизации времени PTP (IEEE 1588‑2019), включая: IEEE 802.1AS‑2020 — профиль PTP для синхронизации времени в сетях TSN IEEE 1588‑2019 Default Profile — базовый профиль PTP для общесетевых применений IEEE C37.238‑2017 — расширенный PTP‑профиль для защиты, управления, автоматизации и передачи данных в электроэнергетических системах |
QoS |
Поддержка механизмов QoS Поддержка строгих очередей приоритетов (StrictPriorityQueues) и взвешенных очередей приоритетов (WeightedPriorityQueues, WRR) Встроенная функция подавления штормового траффика (stormsuppression) |
Управление и обслуживание |
Веб-интерфейс, CLI-консоль Поддержка SSH для защищённого удалённого управления и конфигурирования устройства Поддержка SNMPv1/v2c для удалённого мониторинга и управления устройством Обновление прошивки по протоколам:TFTP/FTP Поддерживает запись и загрузку логов |
Электропитание |
Вход PWR, питание системы коммутатора. Входное напряжение: 18–60VDC. Вход PoDL, питание PoDL для полевых приборов APL. Входное напряжение: 20–30VDC. Мощность: <18 Вт Защита от перегрузки Резервирование питания |
Физические характеристики |
Корпус: металлический корпус Класс защиты: IP40 Способ установки: DIN-рейка Размер, мм (Ш*В*Г): 116x136x132 Масса: 1,4 кг Наработка на отказ: >175200 ч. Гарантия: 5 лет |
Условия эксплуатации |
Рабочая температура: от -40℃ до75℃ Температура хранения: от -40℃ до85℃ Относительная влажность окружающей среды: от 5 до 95%, без конденсации Режим отвода тепла: естественное охлаждение |
Соответствие стандартам |
|
Электромагнитные помехи (EMI) |
FCC CFR47 Part 15, EN55022/CISPR22, Класс A |
Электромагнитная восприимчивость (EMS) |
IEC 61000-4-2 (ЭСР): ±8 кВ (контакт), ±15 кВ (воздух) IEC 61000-4-3 (устойчивость к радиопомехам): 10 В/м (80 МГц – 2 ГГц) IEC 61000-4-4 (быстрые переходные процессы): питание ±4 кВ, данные ±2 кВ IEC 61000-4-5 (ударные перенапряжения): питание ±2 кВ/DM, ±4 кВ/CM; данные ±2 кВ IEC 61000-4-6 (устойчивость к наведённым помехам): 3 В (10–150 кГц), 10 В (150 кГц – 80 МГц) IEC 61000-4-8 (магнитное поле промышленной частоты): 100 А/м (постоянно), 1000 А/м (1–3 с) IEC 61000-4-9 (импульсное магнитное поле): 1000 А/м IEC 61000-4-10 (затухающие колебания): 100 А/м IEC 61000-4-12 (колебательные волны): 2,5 кВ/CM, 1 кВ/DM IEC 61000-4-16 (наводки в цепях питания): 30 В (постоянно), 300 В (1 с) |
Механическая устойчивость |
IEC 60068-2-6 (вибрация) IEC 60068-2-27 (удар) IEC 60068-2-32 (свободное падение) |
Промышленные стандарты |
IEC61000-6-2 (помехоустойчивость для промышленной среды) IEC 61850-3, IEEE 1613 (для энергетики) EN 50155, EN 50121-4 (железнодорожные применения) NEMA TS-2 (управление дорожным движением) |
Стандарты IEEE |
IEEE 802.3cg (10BASE-T1L) IEEE 802.3i (10BASE-T) IEEE 802.3u (100BASE-T) IEEE 802.3ad (агрегация портов) IEEE 802.3x (управление потоком) IEEE 802.1ax (агрегация Ethernet‑каналов LAG/LACP) IEEE 802.1ab (LLDP) IEEE 802.1p (приоритеты сетевого трафика, QoS) IEEE 802.1Q-2018 (VLAN) |
Сертификация ТС |
ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств» ТР ТС 037/2011 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники» |
Артикул |
MORION22xxTP-SPE-Class-Ports-PortsT1L-PS1-PS2-PSP1 |
|
Кодификатор |
Обозначение |
Описание |
xx |
08 |
Общее количество spur портов 10BASE-T1L |
Class: классы мощности PoDL |
A |
10/11/12 |
B |
13/14/15 |
|
Ports: Порты |
2GX2GE |
2x100/1000Base-X SFP слота, 2x10/100/1000Base-T порта RJ45 |
PortsT1L: Порты10BASE-T1L |
8T1L* |
8x10Base-T1L SPE портов (IEEE 802.3cg) |
PS1, PS2: Источник питания |
L2 |
18-60VDC (питание самого устройства) |
PSP1: |
PoDL.L3 |
20-30VDC (питание PoDL для полевых приборов APL) |
PoDL.L18 |
50-58VDC (питание PoDL для полевых приборов APL) |
|
* Примечание: Возможна разработка под заказ модификаций с 4/12/16 spur портами 10Base-T1L (IEEE 802.3cg)
